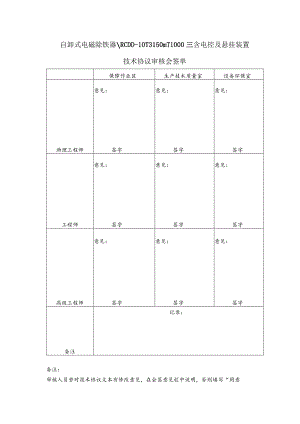

自卸式电磁除铁器RCDD-10T3150mT1000mm含电控及悬挂装置技术协议审核会签单.docx

自卸式电磁除铁器RCDD-10T3150mT1000三含电控及悬挂装置技术协议审核会签单保障作业区生产技术质量室设备环保室意见：意见：意见：助理工程师签字签字签字意见：意见：意见：工程师签字签字签字意见：意见：意见：高级工程师签字签字签字记录：备注备注：审核人员若对技术协议文本有修改意见，在会签意见栏中说明，否则填写“同意甘肃酒钢集团宏兴钢铁股份有限公司选矿厂自卸式电磁除铁器RCDD-10T3150mT1000三含电控及悬挂装置技术协议甲方：甘肃酒钢集团宏兴钢铁股份有限公司选矿厂乙方：2023年月日附件一总则附件二制造要求附件三系统设施供货范围附件四提供资料附件五售后服务附件六交货时间及地点附件七其它甘肃酒钢集团宏兴钢铁股份有限公司选矿厂（以下称甲方）与（以下称乙方）就甲方自卸式电磁除铁器RCDDToT315OmT100Omm含电控及悬挂装置供货事宜经双方协商，达成如下技术协议：附件一总则本技术协议作为甲方设备订货合同的附件，与订货合同同时生效，具有同等法律效力。合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。1.1 本技术协议所提出的是最低标准的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合有关标准和技术文件的优质产品。1.2 乙方提供的设备必须具有国内同行业近几年内的先进制造水平，采用先进工艺，合格材料，成熟的技术或专利技术。1.3 乙方提供的设备必须是全新、规范、先进的高质量可靠产品，能够确保连续稳定的工作。1.4 乙方提供的制造，材料的选择，都应按照国内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布发问的标准和技术规范。1.5 乙方须对货物的完整性、合理性和设计质量承担全部责任。保证其达到正常使用要求、工艺要求。乙方在合同货物制造中，发生侵犯专利的行为时其侵权责任与甲方无关。1.7乙方需对甲方所采购设备的使用环境、工况条件、安装尺寸进行现场确认，保障供货设备完全满足现场使用要求。附件二制造要求1、使用环境：电磁除铁器使用于选矿厂二选工序皮带输送机，输送介质为铁矿石。矿石粒度为12-30Ommo2、制造标准：乙方电磁除铁器要根据甲方生产工艺条件，满足甲方的生产技术标准，安装尺寸和备件应与现场情况符合。3、相关技术要求：3.1相关参数：1、环境温度：-20+402、相对湿度：85%RH3、适用带宽：100Omm（配套RCDD-10）4磁场强度：15OmT5、额定吊高：300un（配套RCDDTo）6、平均励磁功率：7kw（配套RCDD-10）7、适用上料皮带带速：05.8ms8、冷却方式：自然冷却9、卸铁方式：自动卸铁3. 2技术要求：3.1.1 电机内部采用电工专用树脂浇注，自冷式全密封结构，防尘.防雨、防盐雾、耐腐蚀；3.1.2 自动卸铁、滚筒腰鼓形结构，具备皮带自动纠偏功能，特制全密封轴承座,可实现长期无故障运行。同时滚筒包胶处理，胶层厚度20mm；轴承座安装加油咀；卸铁皮带上粘接类似楞型胶棒，便于带走铁件。3.2.3可有效吸除混杂在非磁性物料中0.550公斤的铁磁性物质。3.2.4除铁器采用悬挂或支架支撑形式安装。卸铁皮带具有自动纠偏功能，卸铁皮带输送速度可调节。卸铁方式为自动卸铁模式。3.2.5除铁器各磁区场强可调节，具备分区场强各自调整能力。3.2.6除铁器减速机与头轮传动方式为链轮+链条连接方式，链轮材质性能为45D+淬火。3.2.7除铁器运输带外侧设置保护带。3.2.8物料层厚度300un以下的所有磁性金属构件均可吸出。3. 2.9设备出厂前各润滑部位必须安装标准加入润滑油脂。3.1 2.11单台设备清单:SSTQ-D2系列整流控制柜2台（柜体1.5mm冷轧板制作）、RCDDTO除铁器各2台、可调吊具2套、TGW系列1米无磁托短20件、使用说明书1本、合格证1张及其他附属实施、设备所安装电压电流表需供货单位付费用到酒钢检验检测中心校检。3.3 质量保证期限：质量保质期为12个月，正常使用寿命不得低于5年。3.4 包装符合开/11993-2008的规定。附件三系统设施供货范围序号代号名称数量材料总质量（kg）单重总重自卸式电磁除铁器依据1RCDD-10T3150mT100Omm商务组合含电控及悬挂装置合同总质量kg附件四提供资料乙方供货随机资料：1、产品质量合格证明文件。2、产品使用说明书。3、产品总装配图、安装图及易损件明细表。4、检测报告附件五售后服务若出现质量问题，乙方在接到甲方通知后2个工作日内给予答复（明确解决方案）。附件六交货时间及地点6.1交货时间：以商务合同为准6.2交货地点：以商务合同为准附件七其它7.1本协议一式四份，甲方三份，乙方一份。甲方：（行政公章）乙方：（合同专用章）甲方代表：乙方代表：年月曰
