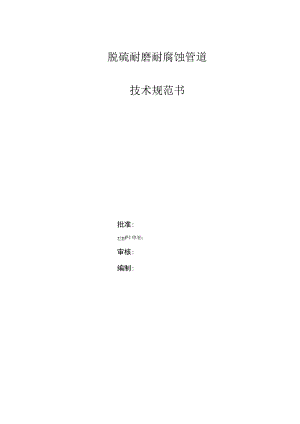

脱硫耐磨耐腐蚀管道技术规范书批准:r÷nfjLl申/E：审核:编制:2021年8月1总则1.1本技术规范书适用于华能济南黄台发电有限公司脱硫系统用耐磨耐腐蚀管道订货工作。1.2本技术规范书所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合技术规范书和现行工业标准的优质产品。1.3如果供方没有以书面方式对本技术规范书的条文提出异议，那么需方将认为供方提出的产品完全符合本技术规范书的要求。1.4供方所采用的零部件等，必须是技术和工艺先进，并经过实践已证明是成熟可靠的产品。1.5签订合同之后，到供方开始制造之日的这段时间内，需方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，供方应遵守这个要求，具体款项内容由供、需双方共同商定。1.6本技术规范书所使用的标准，如遇到与供方所执行的标准不一致时，按较高的标准执行。如果本技术规范书与现行使用的有关国家标准以及部颁标准有明显抵触的条文，供方应及时书面通知需方进行解决。1.7在今后合同谈判及合同执行过程中的一切图纸、技术文件和商务信函等必须使用中文，如果提供的文件中使用另一种文字，则需有中文译本，在这种情况下，解释以中文为主。2、供货范围因现场泄漏港头、三通较多，管道带法兰，以实际测量到货公斤数为准。3、技术要求3.1浆液特性基瓷胶体管道应用于石灰石、石膏浆液，以下为浆液特性。名称运行浆液废水C浓度（PPnI）6000060000PH值4-104-6.5颗粒直径(Um)04000400介质密度(kg>3)12501050固体含量(%)Wt123035介质温度()35653565介质流速(ms)223.2工艺要求3.2.1基瓷胶体管道的设计、制造、检验和试验符合国内的最新标准规范。加工前按照规范书的要求，编制质量控制计划和质量检查计划报招标方认可。3.2.2石膏浆液和废水最大氯离子含量按60000ppm设计。3.2.3管道及管件材质和规格符合现场使用要求，钢管使用20号钢无缝钢管，弯头为热压弯头，三通为焊接三通。3.2.5投标方所制作的每段内衬基瓷胶体管口、直管、变径管、三通、弯头、短节和招标方指定部件等均适合相关工艺指标和耐磨防腐要求。3.2.6管道转向，分支，管道与设备，阀门，仪表等接口法兰应采用单侧活套法兰，多分支管件，应单侧采用固定法兰，其余接口采用活套法兰。其他管线也应当在适当位置增设活套法兰，但应当控制活套法兰的数量，不宜过多，如果现场安装时遇到法兰无法对口的情况，投标方应负责更换相应管件。327管道上的支撑、补强圈、垫板等焊接件由投标方负责，在衬里前焊接。3.2.6管道及管件在工厂内进行内衬，长管道分段时，每根规格相同的直管加工成单一长度。3.2.7管道直径和各段长度由供货方现场测量确定。管道内衬在所列运行条件下(见技术条件及性能要求)能正常工作不发生脱落、鼓泡、开裂、过度磨损等不正常现象,保护碳钢管道不受腐蚀和磨蚀。并能使管道沿程阻力最小。3.2.8法兰与管道之间的连接垂直度必须保证，严格避免长距离管道安装后出现扭曲现象。3.2.9管道配管设计时应当在适当的位置考虑调整段，以补偿现场安装的误差.管件制作完毕后核对实物与图纸，无误后在管件相应部位打上与图纸零件编号相同的钢EPo钢印清楚，在油漆后易分辨。3.2.10管道的布置能承受各种荷载和应力。3.2.11水压试验：按设计压力1.25倍对管道进行水压试验。3.3技术要求3.3.1基瓷胶体内衬管件规格应符合表1的规定。表1基瓷胶体管道的尺寸规格外壁408989159159245245377壁厚61071210-1612-18注：表中壁厚是指内衬基瓷胶体和管件的总厚度3.3.2基瓷胶体管件的长度公差应符合表2的规定。表2管件的长度公差长度50-2002005005001000100020002000-30003000-6000公差+1±2.5+3.0±5±6±103.3.3基瓷胶体钢管的力学及物理性能应符合表3的规定表3基瓷胶体钢管的力学及物理性能硬度，HV压溃强度，Mpa基瓷胶体层密度，(gcm3)加热淬水三次基瓷胶体层出现崩裂温度C内壁瓷胶体孔隙率21000228022.9.28000.0013. 3.4基瓷胶体管件的耐磨、强度性能应符合表4的规定表4基瓷胶体钢管的力学及物理性能指标名称磨耗值克/分钟抗拉强度KgZcm2抗剪强度KgZcm2抗压强度KgZcm2SLAL基瓷胶体0.2-1.0300-41015031090011003.3.5基瓷胶体管件和部件耐蚀性能应符合表5规定表五基瓷胶体管件和部件耐蚀性能1O%HC110%H2SO430%CH3COOHCI-(氯离子)浓度0.10.150.0360000PPm3.6.6 供方根据管道介质和管径确定基瓷胶体耐磨层厚度，厚度不小于3mm。3.6.7 瓷胶体产品的瓷胶体层厚度应符合原工艺相关要求厚度,整体外观连贯、平整、颜色一致，不能有缩孔、针孔，法兰过渡瓷胶体翻边要完整，厚度均匀。4、验收：到货后需方与供方一同参与验收。4.1 外观检查基瓷胶体衬里连贯、平整、颜色一致，无缩孔、针孔，法兰过渡瓷胶体翻边完整，厚度均匀。4.2 瓷胶体产品的部件，厚度误差小于0.5mm。4.3 使用电火花检测仪对产品位置的瓷胶体表面进行地毯式检测，无检测漏点和缺陷。5、质保期：质保期自管件投入使用时12个月，如质保期内出现质量问题，供方在得到需方信息后24小时给予答复，48小时内到现场查看管道状况，并提出甲方满意的补偿措施。
