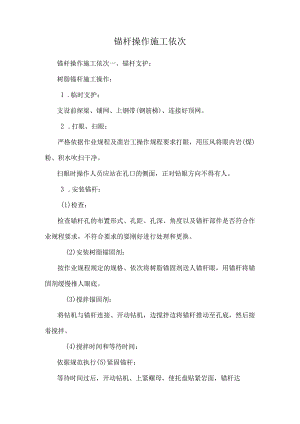

锚杆操作施工依次锚杆操作施工依次一、锚杆支护：树脂锚杆施工操作：1 .临时支护：支设前探梁、铺网、上钢带(钢筋梯)、连接好顶网。2 .打眼、扫眼：严格依据作业规程及凿岩工操作规程要求打眼，用压风将眼内岩(煤)粉、积水吹扫干净。扫眼时操作人员应站在孔口的侧面，正对钻眼方向不得有人。3 .安装锚杆：(1)检查：检查锚杆孔的布置形式、孔距、孔深、角度以及锚杆部件是否符合作业规程要求，不符合要求的要刚好进行处理和更换。(2)安装树脂锚固剂：按作业规程规定的规格、依次将树脂锚固剂送人锚杆眼，用锚杆将锚固剂缓慢推人眼底。(3)搅拌锚固剂：将钻机与锚杆连接、开动钻机，边搅拌边将锚杆推动至孔底，然后接着搅拌。(4)搅拌时间和等待时间：依据规范执行(5)紧固锚杆：等待时间过后，开动钻机、上紧螺母，使托盘贴紧岩面，锚杆达到规定预紧力。(6)锚杆安装过程中，操作人员必需扶牢钻机，且钻机的左侧严禁有人，防止钻机摇摆伤人。4 .紧固锚杆：等待超过规定的时间后，安装锚杆托盘、上紧螺帽，使其达到设计预紧力。二、锚索安装操作：1 .检查：锚索眼的布置等是否符合要求；所需机具材料是否合格。2 .安装树脂锚固剂：按作业规程规定的规格、数量、依次将锚固剂轻轻送人锚索孔中。3 .推动、搅拌锚固剂：用锚索缓慢地将锚固剂推人孔底，连接锚索与钻机，开动钻机，边搅拌边将锚索推至孔底，当锚索达到孔底时，快速搅拌至规定时间后停止。4 .树脂锚固剂的搅拌时间和等待时间：依据规范执行5.安装托盘、紧固锚索：等待超过规定时间后，撤掉钻具、安装托盘及锁具，用胀拉机具紧固锚索至设计的预紧力。三、其他工作：1 .锚杆支护工作结束后，应刚好清理施工现场，出净浮煤(肝)，巷道净断面尺寸必需符合作业规程规定。2 .未用完的支护材料等应堆放到指定地点，并码放整齐。3 .电缆、风管、水管及风筒应按作业规程规定的位置吊挂和敷设整齐。4 .施工设备应常常进行清理和修理、保养，确保正常运用。5 .检查支护质量是否符合作业规程规定。四、平安留意事项1、对于断层破裂带、煤层松软区、地质构造改变带、地应力异样区、动压影响区等围岩支护条件困难区域及其他特别地点，必需实行加密锚杆、全长锚固、锚索加固、点柱及架棚等强化支护措施，其支护范围府延长至巷道正常段起点以外510M°2、锚杆支护作业时，如遇顶板出现淋水或淋水加大、围岩层（节）理发育、突发性片帮掉渣、巷道不易成型、钻眼速度异样、放煤炮、顶底板及两帮移进量显著增加等状况，应马上停止作业，向有关部门汇报并实行加强支护措施，必要时应马上撤出人员。3、任何作业地点，不得运用作为永久支护的锚杆、锚索、钢带、金属网起吊设备或其他重物。4、对锚杆支护巷道应进行定期检查。对顶、帮失效的锚杆应刚好补打，对松动的螺母应刚好紧固。5、锚杆支护巷道应按规定进行综合监测和日常监测。施工人员应了解观测内容，驾驭观测方法，发觉异样刚好汇报，并实行相应措施。6、施工过程中，要随时进行敲帮问顶工作，用长柄工具刚好处理活砰、危岩。7、质量验收必需坚持班检和抽检相结合，隐藏工程要填写隐藏工程记录单。8、大断面巷道施工，或在倾角大于30的上山进行锚杆支护施工，必要时应搭设坚固的脚手架或工作平台。锚杆机司机操作规程一、一般规定第1条上岗前必需经过特地培训并考试合格，取得本工种岗位操作资格证书。第2条仔细学习作业规程的有关内容，娴熟驾驭锚杆支护施工工艺，具有肯定的现场施工阅历和自保、互保的意识和实力。第3条驾驭设备性能、结构原理、操作与维护方法及有关平安规定。第4条锚杆机操作设4名司机，2名负责操作锚杆机钻机，另2名负责锚杆机的移动和传递物料，司机之间要统一口令、相互协作、协调一样。二、打算工作第5条作业环境平安检查：由外向里、先顶后帮，仔细检查工作范围的顶帮、支护状况、有害气体及其他平安状况，找净活砰、危岩。操作人员应穿戴整齐，扎紧袖口，其他施工人员处于平安位置。第6条工具材料检查1.钎子、钻头完好，连接牢靠。2 .锚杆、锚固剂的质量、规格符合作业规程规定。3 .其他工具材料满意施工要求。4 7条设备检查：1 .机械连接要坚固、牢靠，液压管路应无漏损，盘绕整齐,油位指示正常。2 .拖拽电缆摆放整齐、收放装置牢靠。3 .液压操纵阀手把处于中位，紧停按钮敏捷牢靠。4 .检查、清理集尘箱，集尘过滤器出现堵塞或损坏时刚好进行清理或更换。5 .启动试运转，确认锚杆机完好牢靠。三、设备操作第8条行走：1 .合上锚杆机断路器。2 .司机由中间通道进入操作台，闭合先导回路开关。3 .操纵稳定靴手把将稳定靴缩回。操纵两钻机操作台摇摆阀手把使其摆向机身内侧。4 .操纵临时前探支护阀手把将其缩回；操纵钻架阀杆将其缩回。5 .将司机操作台上的选择限制杆打到行走位置。6 .发出行车警报，确认运行范围内无人、无障碍。7 .双手渐渐前推行走阀杆，使锚杆机慢速前进。8 ,渐渐前推运行阀杆至全速状态。9 .锚杆机前进过程中，在平安位置应设专人进行监护。避开损坏风筒、管线，司机要随时留意视察顶板状况，发觉问题刚好停机处理。10 .转弯前要先减速并发出警告，确认平安后再慢速通过。11 .距工作位置IOm左右时，应减速慢行。到达工作位置后，将行走阀杆扳回中位、停车，严禁反向制动。12 .运用行走阀杆点动锚杆机行走装置，使其精确到达工作位置。13 .将选择限制杆打到正常工作位置。14 .操纵稳定靴手把，将稳定靴伸出，将机身支撑坚固。第9条钻进：1 .操纵临时前探梁支护阀杆，将其底座降至底板；操纵伸缩阀杆及前后倾斜阀杆，将前探梁升出，铺设顶网及钢带，升紧前探梁限制好工作区域的顶板。2 .将操作台防护棚升至司机上方合理位置（距司机头部100-200mm左右）。3 .操纵两钻臂伸缩阀杆及摇摆阀杆，使两钻架精确到达钻眼位置4.将钻机操纵台升至装钻杆及安装锚杆的位置。5 .依据巷高及眼深选择和安装相宜长度的钻杆。6 .操纵钻机给进阀杆，使钻头慢速点眼、钻进，当钻进顶板或巷帮约100mm后再以正常速度钻进。7 .钻眼过程中，应依据顶板岩性改变，限制好钻眼速度。8 .待钻进至规定深度时，反向操纵给进阀杆，同时保持回转阀杆的位置使钻杆回退。在钻杆即将退出钻孔时，操纵回转阀杆停止钻杆旋转，退出并取下钻杆。9 .若因增加眼深需加长钻杆时，应依据设计钻孔深度，选用合适的加长钻杆。10 .依据钻眼产尘量刚好清理集尘箱。第10条锚杆安装：1 .卸下钻杆、安装带托盘及快速预紧力螺母的锚杆，操纵钻机给进阀杆，将锚杆升起使锚杆端头距钻孔口约一卷树脂锚固剂的长度。2 .按作业规程规定的规格、数量、依次将锚固剂首尾相接装入钻孔。3 .操纵钻机给进阀杆推动锚杆，使锚杆端头顶住最终一卷锚固剂尾部，将锚固剂缓慢送人孔底。4 .旋转锚杆将其推到眼底位置，达到规定的搅拌时间后停止转动。5 .达到规定的等待时间后，操纵给进阀杆，上紧锚杆螺母达到规定的预紧力，缩回钻臂。第11条停机：1.操纵钻臂伸缩及摇摆阀杆，将两个钻臂合拢于中部。2 .操纵临时前探支护限制阀手把，将其缩回。3 .操纵稳定靴阀杆将其缩回。4 .操纵行走阀杆，将锚杆机驶至平安的停车地点。5 .将全部液压手把打至中位。6 .断开先导开关。7 .断开断路器，切断电源。8 .清理集尘箱中的粉尘，清理集尘过滤器。9 .清扫机身落尘。四、平安留意事项第12条检修锚杆机时，必需退至平安的地点。第13条按规定数量、型号、周期注油换油；按规定进行油脂过滤，定期清洗液压系统过滤器，严禁用一般棉纱擦拭液压元件。第14条打注锚杆时，严禁将手放在钻臂防护板与顶板之间,严禁用钻杆或其他东西顶锚杆。第15条液压泵工作期间，两钻臂及工作范围内严禁有人。严禁在钻箱和钻臂上站、爬。第16条两钻摇摆时既不能碰撞两帮，也不能靠的太近，以免钻架相互碰撞。第17条锚杆机工作过程中遇到紧急状况时，应马上按下驾驶台和机身四周的急停按钮停机。第18条施工中如遇顶板出现淋水或淋水加大、围岩层（节）理发育、突发性片帮掉渣、巷道不易成型、钻眼速度异样、放煤炮、顶底板及两帮移进量显著增加等状况，应马上停止作业，向有关部门汇报并实行加强支护措施，必要时应马上撤出人员。
