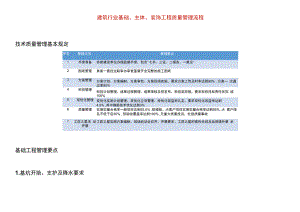

建筑行业基础、主体、装饰工程质量管理流程.docx

建筑行业基础、主体、装饰工程质量管理流程技术质量管理基本规定序号管理分项管理要点1手续准备协助建设单位办理监督手续，包含"七书、三证、二报告、一意见"2图纸管理具备一套经过联审办审查盖章齐全完整的施工图纸3方案管理方案计划、方案编制、方案审批、方案现场实施，要求方案上传及时率达到90% ,方案一 次通过率80%4科技管理科技计划管理、成果过程管理、成果审核及预发布、科技奖申报，要求科技目标责任状完 成 100%5双优化管理双优化实施计划管理、双优化立项管理、栓优化效益率认定，要求双优化效益率达到4.5% ,其中钢筋技术优化达到3%6质量管理实测实量合格率一般项目达到92.5% ,铝模板、大客户项目实测实量合格率达到95% ,大 客户排名不低于后30% ,预验收覆盖率达到100% ,无重大质量投诉，杜绝质量事故7工匠之星活 动开展工匠之星实施方案编制、现场启动会召开、开展要求、工匠之星的宣传兑现及品质提升要 求基础工程管理要点1.基坑开拾、支护及降水要求L对于开挖深度超过5m或深度虽未超过5m ,但地质条件和周围环境较复杂的基坑，其支护、降水的设计、 施工方案必须经专家论证通过后方可实施。2、支护结构形式，边坡放坡系数，坡顶、坡脚排水措施，坡面泄水措施，钢筋网直径、间距，面层混凝土强 度、厚度等必须严格按照专家论证方案施行。3、凡需进行降水开挖的基坑工程，必须采用基坑周边设置截水帷幕、坑内降水并结合坑外回灌的方案。4、基坑降水、开挖及暴露期间，建设单位应委托有资质的第三方检测机构(应同时具备岩土及测绘资质)对 地下水位变化、基坑边坡位移、周围建(构)筑物及重要设施等进行监测，遇有异常情况应当及时报告并采 取有效措施及时消除事故隐患。5.基坑开搀、支护经常遇到的问题统计：(1)基坑方案未按专家论证意见施工，分层开挖高度，边坡坡度是否符合方案。(2)锚索及土钉设置数量少，超挖后腰梁设置不及时。(3)喷浆厚度达不到设计要求，太薄。(4)现场施工未未按方案要求分层开挖分层支护，现场一次开挖到底、超挖情况较普遍。(5)基坑沉降变形监测数据不及时，缺失，观测频率与方案不一致，变形数据提供不及时。(6 ) 土钉、锚杆未做拉拔实验.支护桩未做桩身完整性检测。(7)基坑监测点埋设未采取保护措施，基坑周边大量堆载情况。2桩基要求桩基的评价性检测与处理1、单桩竖向抗压承载力检测：a进行单桩承载力静载验收检测,如其检测结果的极差不超过其平均值的30% ,可取其平均值为单桩承载力， 如其极差超过其平均值的30% ,宜增加一倍的静载试验数量进行检测；对桩数为三根及以下的柱下承台，取 最小值为其单桩承载力。其扩大检测方案应经设计单位认可。b.对桩身完整性检测中发现的田、IV类桩，由设计单位确定承载力检测数量，但不应低于20%的承载力检测, 必要时可对其全部进行承载力检测。2、当采用低应变法、高应变法和声波透射法抽检桩身完整性所发现的印、IV类桩之和大于抽检桩数的20% 时，宜采用原位检测方法（声波透射法改用钻芯法），在未检桩中继续加倍抽测。桩身浅部缺陷应开挖验证。 其检测方案应经设计单位认可。3、承载力达不到设计要求及桩身质量检测发现的印、IV类桩，应由设计单位出具处理意见（方案）。4,混凝土灌注桩试块留置：根据建筑地基基础工程施工质量验收标准（GB50202-2018 ）强条要求:来自同一搅拌站的混凝土，每浇注50m3必须至少留置1组试件；当混凝土浇筑量不足50m3时,每连 续浇筑12小时必须至少留置1组试件。对单柱单桩，每根桩应至少留置1组试件。5、桩位偏差：结合图纸尺量，掌握图纸设计要求及规范要求，超过要求的需要出具设计意见。3、地基处理要求地基承载力检验：1、素土和灰土地基、强夯地基等检验数量：承载力检测每单位工程不应少于3点。每300 Itf不应少于1点超过3000 Itf部分每500 rtf不应少于1点。2 . CFG桩、砂石桩、水泥土搅拌桩等复合地基检验数量: 承载力检测数量不应少于总桩数的0.5% ,且不应少于3点。有单桩承载力或桩身强度检验要求时，检验数量 不应少于总桩数的0.5% ,且不应少于3根。3 .地基处理重点注意事项：(1)涉及地基持力层、承载力、基础形式等重大设计变更是否有经图审的设计文件(2)天然地基未进行轻型动力触探检验；(3 )强夯地基的试夯记录、承载力报告地基承载力静载试验4、基坑回填要求1、基坑应及时进行回填，严禁长时间暴露。在基坑围护结构有效时限内和满足设计抗浮要求的前提下，原则 上对多层建筑，主体结构施工至1/3之前必须回填完成；对小高层建筑，主体结构施工至四层时必须回填完 成；对高层建筑，主体结构施工至六层时必须回填完成。2、确因客观原因不能回填的，因有（施工前的）技术保障措施，相关方案应由设计单位审核确认；必要时可 组织专家论证。3、现场分层压实，并按规定取样检验做含水率和压实系数试验。肥槽回填分层压实5、地下防水要求防水检查要点：1、资料抽查要点：防水材料质量证明文件及检测报告，及时取样送检。2、基层检查要求：基层处理平整、干净、干燥，阴阳角做成直径5cm圆弧角。3、实体抽查要点：，阴阳角加强层、防水材料厚度及铺贴质量，对于目前广泛应用的聚酯胎体（PY ） SBS 卷材，必须采用II型，耐低温度数、厚度应符合设计要求，重点检查螺栓孔、施工缝、后浇带、穿墙管道、 桩头卷材收口等细部防水构造。4、地下室外墙检查要点：外墙使用止水螺杆，模板拆除后及时割除螺杆，涂刷防锈漆，采用聚合物砂浆找平， 面层涂刷聚氨酯防水涂料。主体结构管理要点外墙防水施工样板1.钢筋工程L抗震钢筋使用：对有抗震设防要求的结构，其纵向受力钢筋的性能应满足设计要求；当设计无具体要求时对按一、二、三级 抗震等级设计的框架和斜撑构件（含梯段）中的纵向受力普通钢筋应采用HRB335E、HRB400E. HRB500E. HRBF335E. HRBF400E或HRBF500E钢筋（带E钢筋），其强度和最大力下总伸长率的实测值应符合下 列规定：抗技强质文测值>屈服强度实测值八，在最大拉力下的总伸长率实测值9%1一< I <屈眼强度实测值一.屈服强度标准值'2 .加强钢筋进场检验，是否存在瘦身钢筋，钢筋场外加工情况；进场后及时进行复检。钢筋进场检查盘螺调直前检查盘螺调直后检查“-3 .直螺纹加工：直螺纹加工按要求切头、打磨、配带保护帽，套丝采用通规和止规检测，直螺纹加工具体要求： (1)牙型完整，牙顶宽度大于0.3P的不完整丝扣，累计长度不得超过两个螺纹周长。(2 )通端螺纹环规能顺利旋入螺纹。(3 )止端螺纹环规允许环规与端部螺纹部分旋合，旋入量不应超过3P(P为螺距)。(4 )直螺纹加工长度及丝数符合要求。捌t!*HgH 目然w4、直螺纹安装安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互顶紧。标准型接头安装后的外露螺纹不宜 超过2p0安装后应用扣力扳手校核拧紧扭矩，拧紧扭矩值应符合规程相应规定，具体的细部要求如下： Q）钢筋接头位置不宜设置在梁端、柱端箍筋加密区范围内，悬臂梁的悬臂部分不允许有搭接接头；（2）通长楼板及楼板梁上筋在跨中L/3范围内搭接，楼板下筋在支坐L/3范围内搭接（L为板、墙跨度）。同一施工条件下，采用同一批材料的同等级、同形式、同规格接头，以500个为一个验收批，不足500 个也作为一个验收批套筒质量检查直螺纹连接检查直隔f连接标识-5 .电渣压力焊连接电渣压力焊接头外观质量，应符合下列规定: 四周焊包凸出钢筋表面的高度，当钢筋直径为25mm及以下时，不得小于4mm ;当钢筋直径为28mm 及以上时，不得小于6mm ;钢筋与电极接触处，应无烧伤缺陷；接头处的弯折角度不得大于2° ;接头处的轴线偏移不得大于1mm。6 .钢筋保护层控制1.对现浇板的上部扣筋及悬挑板上部受力筋，应在其下加设通长马凳（在距梁边45Omm和800mm位置上 各设置一道通常马镜）,钢筋马凳宜采用直径不小于12mm的钢筋制作或采用成品马凳。并在现浇板的上部 负弯矩筋及悬挑板上部受力筋上面绑扎镀锌管（在距离梁边450mm和800mm各设置一道），其直径相当 于保护层厚度，混凝土浇筑完二次找平后立即才各镀锌管拆除。2、认真搞好专业班组之间的交接检验，钢筋绑扎成型后，应采取架空通道通行的办法，严禁踩踏变形；碎浇注过程中钢筋的调整，要安排专人维护。1）钢筋位移不大于20mm :如果钢筋位移在20mm范围内，可剔凿钢筋根部的混凝土，深度约6 8厘米，按照L6比例调整，然后用 扳手将钢筋调整到位，保证模板支设即可。禁止采用热处理的方式，将钢筋煨弯。2 ）钢筋位移 > 20mm40mm :如果钢筋位移在20mm到40mm之间，同样将钢筋根部的混凝土剔凿约8厘米深度，然后用扳手将钢筋调 整到位，保证模板支设，同时采取钢筋根部绑扎钢筋的方法进行加固，加筋的直径同原结构钢筋，加筋需要 与打弯的钢筋绑扎搭接在一起。3 ）钢筋位移N40mm :如果钢筋位移大于40mm以上，将钢筋根部的混凝土清理干净，然后用扳手将钢筋调整到位，同时采取根部 结构植筋的方法加固，规定植筋深度h12d ,规格同原钢筋。钢筋位移处理措施8.钢筋定位筋使用1、剪力墙竖向、横向钢筋必须采用"梯子筋”定位；框架柱采用“定位箍”进行定位，具体加工要求如下： a、竖向梯子筋由纵向筋与横向筋焊接而成。纵向筋直径应比墙体竖向钢筋的增加一个规格，应替代安装位置 的墙体竖向钢筋。横担筋宜采用l 12螺纹钢筋，采用切断机断料，竖向梯子筋在距墙两端（或暗柱） 300mm及中间每隔3m的位置设置。b、水平梯子筋加工制作要求与竖向梯子筋的基本相同，但不需要设置顶模棍，横向筋的间距应与墙体竖向钢 筋的一致，设置在浇筑面以上300mm位置。c、定位框宜采用直径l6钢筋或钢管制作成封闭框，定位框设置在柱子纵向钢筋的内侧，设置在楼板上表 面以上500mm位置/一下各反友一迪.4部刷防依序, /硬力娴能M喘保麟 月度,问但冏增体水平缸，/z%体模板J峭体水平的J立森千设格，氏 fT又代?塔"献9、梁柱节点高低标号拦截控制梁柱节点钢丝网拦截控制要点：高强度的混凝土一般延伸到框架梁板内距柱边 500 mm处，且12梁高，在 施工中梁底设置混凝土撑棍，中部设置2层细钢丝网+一层钢板网，背面焊接l2钢筋做加强处理，两侧绑 扎钢丝网拦截，支模后插模板条待混凝土初凝后拔出。模板底口设置撑棍模板两侧插模板条梁柱打点高标号浇筑混凝土成型效果2.模板工程墙柱模板底口加设角钢 支模时在模板根部设置 404(4mm角钢一道，加固木 方全部伸入到角钢内固定，防 止混凝土漏浆造成烂根。2 在无楼板墙柱及楼梯
