    地上墙体大模板安装与拆除技术交底.docx

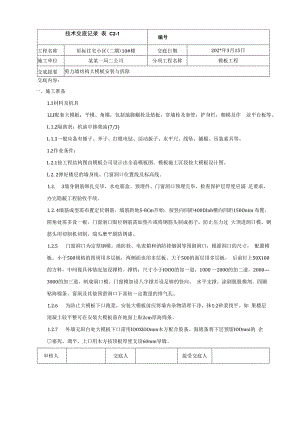

    技术交底记录 表 C2-1编号工程名称星标住宅小区(二期)10#楼交底日期202*年3月15日施工单位某某一局二公司分项工程名称模板工程交底提要剪力墙结构大模板安装与拆除交底内容:一、施工准备1.1材料及机具LLI配套大模板:平模、角模,包括地脚螺栓及垫板,穿墙栓及套管,护身栏,爬梯及作 业平台板等。L 1.2隔离剂:机油中掺柴油(7/3)L 1.3一般应备有锤子、斧子、打眼电钻、活动扳子、水平尺、线坠、撬棍、吊装索具等。1.2作业条件:L 2.1按工程结构图由模板公司设计出全套模板图。模板施工区段按大模板设计图。L 2. 2弹好楼层的墙身线、门窗洞口位置线及标高线。1.2. 3墙身钢筋绑扎完毕,水电箱盒、预埋件、门窗洞口预埋完毕,检查保护层厚度应满 足要求,办完隐蔽工程验收手续。L 2. 4墙筋成型需布置定位钢筋,墙筋距地5-8Cm开始,按竖向间距400DInb横向间距150Onim 布置。阴角处需多设一根,门窗洞口限位钢筋需加垫片或将钢筋头制成拐子,防止压力过 大顶进洞口模。钢筋头用切割机切割,端头磨平刷防锈漆。1.2.5 门窗洞口为定型钢模。消防栓、电表箱和消防排烟洞等预留洞口,根据洞口的尺寸, 配置模板。小于500规格的四周用多层板,两侧面也用多层板。大于500的面层用多层板, 后前钉上50X100的方料,中间视具体情况加设撑档。撑档:尺寸小于IOOO的加一道,1000 一2000的加二道,20003000的加三道,制成洞口模。门窗模加设八字撑并设足够的竖向、 水平支撑。涂刷脱脱模剂。四圈粘海棉条。窗洞及其他预留洞口下需钻一定数量的排气孔。1.2.6 为防止大模板下口跑浆,安装大模板前应将墙内杂物清理干净,抹1:2砂浆找平。如 果楼层混凝土较平整可在安装大模板前在地面上贴2cm厚海绵条。1.2.7 外墙无阳台处大模板下口需用IOOXlOOmm木方配合胶条、海绵条将下层预留IOOmni的 企塞死、调平,上口用木方按顶板厚度支设60mm导墙。审核人交底人接受交底人L本表由施工单位填写,交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。技术交底记录 表 C2-1编号工程名称星标住宅小区(二期)10#楼交底日期202*年3月15日施工单位某某一局二公司分项工程名称模板工程交底提要剪力墙结构大模板安装与拆除交底内容:1. 2. 8钢筋成型后按照梁的截面尺寸及标高预留梁高可用聚苯板或预制木盒。要求尺寸正确、 位置方正、美观。L 2. 9剪力墙部位碎软弱层已凿除并清理吹扫干净。L 2. 10安装大模板前应把大模板板面清理干净,刷好隔离剂(不允许在模板就位后刷隔离剂, 防止污梁钢筋及混凝土接触面,涂刷均匀,不得漏刷)。1.3劳动力安排:每段投入木工为28人二、操作工艺2. 1剪力墙结构安装大模板:2.1.1 工艺流程:检查模板线、模板控制线一安装门窗洞口,预留洞口模板一绑焊定位筋门框、预留洞口模上 贴海棉条f地面粘贴海棉条f安内横墙模板一安内纵墙模板f安堵头模板一安外墙内侧模板一 安外墙外侧模板预检一报验一混凝土浇筑养护f拆模2. 1.2检查模板线、模板控制线:全面复核碎上所弹出的模线、模板控制线,允许偏差小于2m° 2.1.3安装门窗洞口、预留洞口模板(注意窗洞下端要设2个20的排气孔):将洞口模板根 据平面位置、标高就位安装,安装时先用木楔与柱子箍筋塞牢,后用中14顶撑钢筋与暗柱附加 筋筋焊牢。14顶撑钢筋在端部刷上防锈漆。顶撑钢筋布置间距为:门框每侧3档,窗框 每侧2档,预留洞口每侧2档。2.1.4绑焊定位筋:用14的定位短钢筋棍(长度为墙的厚度一2un,两端涂刷防锈漆)与 预埋碎中的短钢筋焊接,定位短钢筋棍与地面上的模板线对齐且保持水平状态,间距为1m。2.1.5门窗框、预留洞口模板上贴海棉条:在门窗框洞口模板两侧、预留洞口模板两侧面 用401胶贴某某棉条。粘贴海棉条要平直,不漏贴。2. 1.6地面粘贴海棉条:在离墙板线K)Inm处用401胶粘贴海棉条,粘贴要顺直,不漏 贴。2. 1. 7在下层外墙混凝土强度不低于7.5lpa时,利用下层的螺栓支设IOOXlOO的方木并粘贴审核人交底人接受交底人1.本表由施工单位填写,交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。技术交底记录 表 C2-1编号工程名称星标住宅小区(二期)10#楼交底日期202*年3月15日施工单位某某一局二公司分项工程名称模板工程交底提要剪力墙结构大模板安装与拆除交底内容:海绵条作外模等架。2.1.8按照先横墙后纵墙的施工顺序,十字墙、丁字墙处先就位阴角模,临时固定后再就位墙 模。用撬棍按照墙身控制线校正模板位置。使边角钢搭接在阴角模上,调整支腿丝杆,初 步校正模板垂直度。安装穿墙杆并销紧,再用角模压槽固定阴角模。2. L 9阴角模支完后,用勾头螺栓固定,每角必须用2档,并与大模用螺栓连接牢固,螺栓不 少于4个,不使碎振捣时有丝亳松动。2. 1. 10大模与大模拼缝处的连接螺栓至少4个,且背上大模背楞。2.1.11阴角与大模连接每条缝必须用4个拼接螺栓,防止错台加直角背楞。窗墙螺栓必须收 紧,不得松动,销片必须用铁丝绑牢。2. 1.12安装外墙外侧模板,将模板就位,穿螺栓紧固校正,注意施工缝模板的连接处必须严 密、牢固可靠,防止出现错台和漏浆现象。2. L 13门、窗洞模板施工:门、窗洞模板为木门框外包12mm厚竹夹板,角部采用IOOXlOO 角钢抱角。角钢与木门框用螺栓收紧(仅用于一、二层)。其余各门、窗洞模板均采用定型 钢模制作。2. L 14门、窗框在场外根据设计窗框尺寸进行拼装,并保证阴角方正,对角线相符。2. 1. 15墙体预留洞模板:采用竹夹板模板,中间支撑50X50木龙骨,自行加工的预留洞盒直 接摆放在墙体钢筋上,用钢筋点焊,加固稳定(注不允许点焊在墙体主筋上),洞口四周用海绵 条贴平。2. 2拆除大模板2. 2.1在常温条件下,墙体混凝土强度必须达到L2Mpa (碎强度达到IMpa时先松动穿墙螺 栓),能保证其表面及棱角不因拆除模板而受损坏后,方可拆除。2. 2. 2拆除模板顺序与安装模板顺序相反,先拆纵墙模板后拆横墙模板,首先拆下穿墙螺,再松开地脚螺栓,使 模板向后倾斜与墙体脱开。如果模板与混凝土砸模板。附或粘结不能 离开时,审核人交底人接受交底人1.本表由施工单位填写,交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。技术交底记录 表 C2-1编号工程名称星标住宅小区(二期)10#楼交底日期202*年3月15日施工单位某某一局二公司分项工程名称模板工程交底提要剪力墙结构大模板安装与拆除交底内容:应保护撬动模板下口,不得在墙上口撬模板,或用大锤砸模板。应保证拆模时不晃动混凝土 墙体,尤其拆门窗洞口模板不能用大锤砸模板。2. 2. 3拆除全现浇结构模板时,应先拆墙外侧模板,再拆除内侧模板。2. 2. 4清除模板平台上的杂物,检查模板是否有钩挂兜绊的地方,调整塔臂至拆除的模上方, 将模板吊出。2. 2. 5大模板吊至存放地点,必须一次放稳,保护自稳角为75° -80° ,及时进行板面清理, 涂刷隔离剂,防止粘连灰浆。2. 2. 6大模板应定期进行检查与维修,保证使用质量。三、质量要求3.1模板及其支架必须具有足够的强度、刚度稳定性。其支架的支承部分应有足够支承面积。3. 2大模板的下口及大模板与角模接缝处在严实,不得漏浆。模板接缝处,接缝的最大宽度不 应超过规定,模板与混凝土的接触面应清理干净。隔离剂涂均匀。3. 3模板施工质量偏差控制标准:项目允许偏差 (mm)检验方法墙、轴线位移3尺量检查标高+ 5用水准仪或拉线和尺量检查墙、柱截面尺寸+4» -5尺量检查每层垂直度6用2m托线板检查相邻两板板面高低差2用直尺和尺量检查表面平整度2用2m靠尺和楔形塞尺检查预埋钢板中心线位移3拉线和尺量检查预埋管、预留孔中心线位移3预埋螺栓中心线位移2外露长度+10、0预留洞中心线位移10截面内部尺寸+10、0审核人交底人接受交底人1 .本表由施工单位填写,交底单位与接受交底单位各保存一份。2 .当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。技术交底记录 表 C2-1编号工程名称星标住宅小区(二期)10#楼交底日期202*年3月15日施工单位某某一局二公司分项工程名称模板工程交底提要I剪力墙结构大模板安装与拆除交底内容:四、模板施工质量通病与防治为防止质量通病,模板设计中特制定如下措施:序号项目防治措施1墙体烂根模板下口用海绵条、木条塞平,切忌将其伸入墙体位置2墙体不平、粘 连墙体混凝土强度达到设计要求方可拆模;清理模板表面及涂刷 隔离剂必须认真,由专人验收3垂直度偏差模板支撑时必须用线坠吊靠,支模完毕校正后如遇到较大冲击, 应重新用线坠复核校正4墙体凸凹不 平加强模板的维修、校正,并随时检修5墙体钢筋位移大模板上口设置卡子并采取措施控制保护层厚度,加强成品保 护6门、窗洞倾斜门窗洞口模板角部要方正,支撑牢固;安放门窗洞口模板时 注意保证其垂直度7墙体阴角不方 正、不垂直应及时修理好模板、阴角处的钢板角模,支撑时控制其垂直度偏 差,并固定牢固,阴角模与大模板之间接缝要用海绵条封堵8墙体大角不垂 直、不方正在两块大模之间放入一角钢,此角钢可使两大模间方正呈 90° ,加设海绵条,亦可防止混凝土漏浆9外墙上下层接 槎不平整确保模板支撑的牢固,下口用海绵条封堵,大模板上口应统线, 墙体碎浇筑应控制好标高,外保温板设置准确。五、成品保护5.1保护大模板本身的整洁及配套设备零件的齐全,吊运应防止碰撞墙体,堆放合理,保持板面不变形。5. 2大模板吊运子;们理要平稳、”确,不得碰翠楼板及其他已施于完的部位,不产兜挂钢筋。用审核人交底人接受交底人L本表由施工单位填写,交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。技术交底记录编号表 C2-1工程名称星标住宅小区(二期)10#楼交底日期202*年3月15日施工单位某某一局二公司分项工程名称模板工程交底提要剪力墙结构大模板安装与拆除交底内容:撬棍调整大模板时,要注意保护模板下面的砂浆找平层。5. 3拆 除模板时按程序进行,禁止用大锤敲击,防止混凝土墙面及门窗洞口等外出现裂纹。6. 4模板与墙面粘结时,禁止塔吊吊拉模板,防止将墙面拉裂。六、应注意的质量问题6.1 墙身超厚:墙身放线时误差过大,模板就位调整不认真,穿墙螺栓没有全部穿齐、拧 紧。7. 2混凝土墙体表面粘连:由于模板清理不好,涂刷隔离剂不匀,拆模过程过早所造成。6. 3角模与
