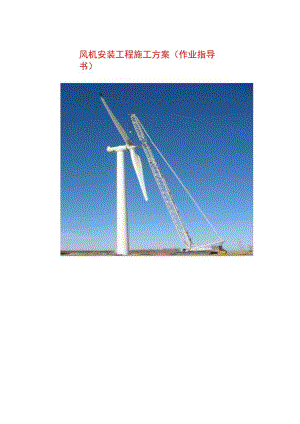

风机安装工程施工方案（作业指导书）.docx

风机安装工程施工方案（作业指导书）施工组织专业设计、施工方案（作业指导书）报审表致项目管理公司风电场项目监理部：现报上风电场二期标段风力发电工程风机安装工程施工方案,详细说明和图表见附件，请予审定。附件：风电场标段风力发电工程风机安装作业指导书承包商：（技术主管部门盖章）项目/技术负责人：年月日专业监理工程师审查意见：（内容较多时可列附表）专业监理工程师：年月日总监理工程师审定意见：项目监理部（章）：总监理工程师：.年月日工程名称：风电场二期工程编号:本表一式2份（承包商、监理工程师各1份），附送审稿1份，经审查修改后出版,正式方案交监理工程师2份（存档1份、专业监理工程师1份），送建设单位1份。目录1.工程概述及工作范围2 .编制依据53 .施工单位组织机构64 .吊装机械选用65 .人员资质、配备及分工66 .安全措施及危险点分析77 .质量控制108 .作业交底卡119 .施工作业程序1110 .成品保护18IL施工进度计划19风机安装工程施工作业指导书1工程概述及工作范围1.1 工程简况风电场位于境内。本工程由中国电力投资有限公司投资，中国电力建设工程咨询公司设计，电力工程监理有限公司进行监督管理，电建公司承建，风机生产厂家。1.2 建设规模本期工程安装33台150OkW的风力发电机组，装机容量为49.5MW。风机叶轮直径为77m,轮毂高度为70m,机舱重量约581。1.3 气象、水文属中温带亚干旱季风气候，年降水量400毫米左右，年平均气温3.7。年平均7级以上大风日数30天左右。全年无霜期90T10天，光照充足，昼夜温差大，干旱、多风、少雨、无霜期短是主要的气候特征。1.4 交通情况风电场变电站位于河北省张家口市张北县大Ia冏镇境内，距离万宝庄村约2km,距张北县城约75km,距张家口市约120km,交通较为便利。1.5 工程特点单件吊装重（机舱重58t）,吊装高度高达70m,组合体吊装受风的影响很大。本工程施工环境地处山区比较偏僻，道路崎岖弯多坡陡，地势高差较大，材料、设备运输困难，施工用电、水比较困难，气候比较寒冷。1.6 工程范围10台1500KW风机吊装：风力发电机的吊装、以及配合系统调试、风机的清理等。包括但不限于塔筒、机舱、发电机、叶轮以及配套的设备部件的到货卸车、保管；吊装设备运输、进出场、机械设备站位、场内拆卸及转移；叶轮的现场组装；塔筒、机舱、发电机、叶轮等的吊装、风机内部电气线缆及设备安装等。1.7 主要设备参数主要部件参数一览表序号部件名称规格(mm)重量(T)吊车选用1下段塔筒3630X18860XHOOO49.230Ot履带吊及50吨履带吊2中段塔简3150×24210×¢363040.3300t履带吊及50吨履带吊3匕段塔筒2696X24330×f315026.730Ot履带吊及50吨履带吊4机舱7900X4600X400057.830Ot履带吊及50吨履带吊5轮毂3700X4500X450018.9使用80吨汽车吊及25吨汽车吊组装完好后使用30Ot履带吊及50t履带吊吊装6叶片40300×2360X26205.82编制依据2.1国家及电力部颁发的相关现行有效版本的技术规范、规程2.2中电投张北大IaiS风电场二期49.5MW风力发电工程风机安装招标文件2. 3中电投张北大囱囹风电场二期49.5MW风力发电工程风机安装工程施工组织总设计2.4华锐公司提供的现场安装规范文件2. 5电气装置安装工程施工及验收规范(合编)2.6 国家电网公司电力安全工作规程(变电站和发电厂)2.7 国家电网公司安全生产规程规定2.8 DL796-2001风力发电场安全规程2. 9设计安装手册及设计提供的技术文件2.10总公司编制的质量手册和有关的程序文件2.113001履带吊、801汽车吊、50T履带吊、25T汽车吊主要性能手册2.12以往风电厂的安装经验2.13现场调查资料3施工单位组织机构由风机安装项目指挥组负责整个工程的技术、质量、安全等管理工作，质量、安全等部门负责本工程施工过程中的安全文明施工、质量控制等各项辅助职能管理。施工组织机构。4吊装机械选用选择1台三一重工SCC3000WE(300T)履带吊作为主吊机械，同时配备1台中联重科50吨履带吊为副吊，1台257中联重科80吨汽车吊和一台25吨汽车吊作为叶片轮毂组装吊，吊装机械可从附近施工现场调配。三台汽车吊吊装工况见下表:起重机名称主臂副臂幅度最大起重量配重最大起升高度备注300T履带吊83m7m16m651104t86m用作主吊50T履带吊22m45m20t16t20m用作副吊80T汽车吊28mIOm30t50m叶片轮毂组装25T汽车吊17m7mIOt12m叶片轮毂组装5人员资质、配备及分工5.1 施工力量的配置计划a.由风机安装项目部负责整个工程的技术管理工作，电气安装班负责整个工程电气的安装工作，质量、安全等部门负责本工程施工过程中的安全文明施工管理、质量控制等各项辅助职能管理。b.所有参加工作人员必须经项目部三级安全培训教育并考核合格后，领取上岗证方可作业。特种作业人员需持有国家质监部门核发的资格证。c.施工力量的配置计划见下表:工程阶段人员分配管理人员电工吊车司机起重工力矩组合计风机安装468104325.2 项目管理人员分工：a.项目经理：负责整个项目的计划、组织、施工管理；b.质量、技术主管：负责项目的质量管理工作和对本项目的技术负责，对风机安装的技术问题给以指导；c.安全主管：负责施工现场的安全管理工作；d.起重指挥：负责现场设备的吊装工作，是施工现场的直接负责人；e.副起重指挥：塔筒、机舱、叶轮安装时，当设备在高空起重指挥无法清晰看到，此时起重指挥权交给副起重指挥，由其负责在上部平台指挥吊车动作。6安全措施及危险点分析6.1危险点：a.施工人员对施工要求、职责不明确，造成事故隐患。b.吊车有多人指挥，信号不明确，造成事故隐患。c.高处作业人员未系好安全带，容易导致高处坠落。d.施工时未设立安全警戒区，无关人员随意进入施工现场以及有人在吊车下逗留或通行，造成事故隐患。e.吊装大件时未系好溜绳，空中打转造成碰撞。f.电动工具使用前未检查漏电开关是否正常，并在雨天使用，存在触电安全隐患。g.在风速超过12ms或其它恶劣天气情况下继续作业，造成事故隐患。h.使用液压扳手时将手放入扳手手柄与液压杆之间，容易夹伤。I.塔筒内电缆着火。j.施工过程中因漏电、汽油发电机漏油、废弃棉纱等造成环境污染。6.2控制措施：a.施工前施工负责人和技术负责人必须做好安全、技术、环保交底，做到人人心中有数，各司其责。b.吊车应由专人负责指挥，指挥信号清晰明确后方能作业。c.高处作业必须系好安全带，挂在上方牢靠处。d.施工时设立安全警戒区，用安全色带围住，禁止非施工人员进入施工现场，任何时候，任何人不得在吊车下逗留或通行，非工作人员不得进入吊装范围。e.吊装大件时必须系好溜绳，防止构件空中打转。f.使用电动工具时要检查防止漏电，雨天禁用。g.风速超过12ms或其它恶劣天气，停止吊装作业；风速超过IOm/s时，停止机舱吊装作业；风速超过8ms时，停止叶轮吊装作业。h.在风速212ms时，停止在风轮上工作；风速218ms（8级及其以上）时，停止在机舱内工作；i.雨、雪天气做好防滑措施，大雨、大雪天气停止吊装作业。j.使用液压扳手时不得将手放入扳手手柄与液压杆之间，防止夹伤。k.在塔筒内严禁抽烟，并放置一定数量的灭火器。1.施工过程中做好可靠的预防措施，出现漏油情况应及时用容器接好，关闭相关阀门，同时清除油污。11.吊装人员要注意力集中，塔架及机舱对接时，严禁将头、手伸出塔架。在塔架及机舱内不能单独一人作业。n.施工作业人员上下攀登时必须使用安全保护器，在悬空作业时必须使用速差自锁器或缓冲绳。o.若需要在地面与轮毂内同时作业时，作业人员应通过对讲机相互联系，为提高安装工作效率和安装工作质量，在安装之前必须合理安排工作人员。p.离开塔架前，请关掉照明灯，锁上门锁。q.要求文明施工，将施工中产生的垃圾分类回收，节约能源，保护环境。6.3环境因素识别评价与控制表6.3.1 风机吊装作业序号生产过程位置环境因素环境因素评价控制方式责任班组abCdef得分重要1风机吊装作业施工现场使用角磨机、大锤、电动扳手等发出的噪声1111116般靠近人员居住区，注意作业时间，在午休时间夜间10：00以后停止作业安装班垫木、铁丝头、报废配件1111116般1、不可回收物品，倒入项目部指定的垃圾点。2、可回收物品集中到项目部指定回收点。3机械设备检修施工现场电动工器具产生的噪声污染2111117般注意对电动工器具的维修、保养。必要时戴耳塞。司机班电工班液压油、机油造成的污染2111117般1、油桶放在专门接油台上。2、在检修时铺塑料布或接油盘。报废配件2111117般可回收物品集中到项目部指定回收点。5机械设备、风机运行施工现场机械噪声污染2111117般注意定期对机械检查、维修和保养，并配置盛油桶。润滑油渗漏2111117般6机械、风机调试施工现场试运时产生的噪声2111117般提高设备安装调试水平，减少设备震动。6.3.2办公活动序号生产过程位置环境因素环境因素评价控制方式责任班组abCdef得分重要1办公活动公办室人员、电话、空调、复印机产生的噪声污染3111118般1、人员聚集的地方禁止大声喧哗。2、手机、电话音量放到较小位置。3、空调、电脑选用合格产品，并注意保养、维修。管理组人员、空调产生的空气污染3111118般1、人员聚集的地方注意保持通风良好。2、空调选用合格产品，并注意保养和维修。电脑、复印机产生的辐射污染3111118般1、选用合格的电脑显示器。2、人员每在电脑前工作2小时，休息10分钟。2办公活动公办室办公用品产生的废弃物，如：纸张、打印墨盒、复写纸、荧光灯、色带等31221110般1、废打印色带、日光灯、电池、复写纸等化学物品存入有毒有害垃圾箱集中进行处置。2、废办公用纸收入可回收垃圾箱，然后统一交废品收购站。
