顶管计算书.docx

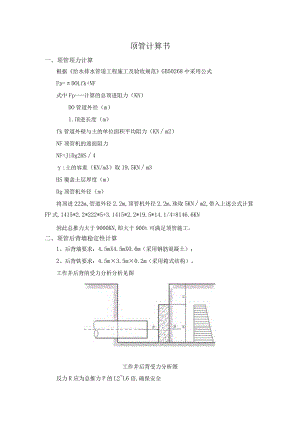

顶管计算书一、顶管顶力计算根据给水排水管道工程施工及验收规范GB50268中采用公式Fp=DOLfk+NF式中Fp-计算的总顶进阻力（KN）DO管道外径（m）1.顶进长度（m）fk管道外壁与土的单位面积平均阻力（KNm2）NF顶管机的迎面阻力NF=JiDg2HS4:土的容重（KN/m3）取19.5KNm3HS覆盖土层厚度（m）Dg顶管机外径（m）将顶进222m,管道外径2.2m,顶管机外径2.2m,珠取5KNm2,带入上述公式计算FP式.1415*2.2*222*5+3.1415*2.2*19.5*14.1/4=8146.6KN因此总推力大于9000KN,即大于900t可满足顶管施工。二、顶管后背墙稳定性计算1、后背墙要求：4.5mX4.5mX0.6m（采用钢筋混凝土）；2、后背铁要求：4.5m×3.5m×0.2m（采用箱式结构）。工作井后背的受力分析分析见图工作井后背受力分析图反力R应为总推力P的L2L6倍,确保安全R=B(YH2KP2+2cHKPl2+hHKP)式中：R：总推力之反力(KN)a：系数(取1.52.5之间)取1.5B：后座墙的宽度取4.5米:土的容重(KN/m3)取20.5KNm3H：后座墙的高度(米)取5米KP：被动土压系数为tg2(45c5+(>2)(|)取26。c：土的内聚力(KPa)取24KPah：地面到后座墙顶部土体的高度(m)取4.5米代入得：R=B(H2KP2+2cHKPl2+hHKP)=L5×5×20.5×4.52tg2(45o+26o2)2+2×24×4.5×tg(45o+26o2)+20.5×4.5×5×tg2(45o+26o2)=7.5x(532+345+1063)=14550KN4口250T油缸总顶力10000KNRP=1455010000=l.455可确保安全工作井后背以钢筋混凝土浇筑墙体为后背墙，底板施工中应预留钢筋，后背墙钢筋与预留钢筋连接，与底板形成整体。后背墙体具体做法如下：O O LnP"帆板枇气焊切割>拉荏钢板机50呻厚做板LO植筋褂固后背蝌筋均采用 继汉钢MGl(X)设宛污水管C30混凝上浇筑8000顶进后背墙做法本工程中，顶管工作井分两种类型，一种只提供单向顶进型，另一种提供双向顶进型，所谓双向顶进，即为顶管机从顶管工作井下井后，向一侧顶进至接收井后，将顶管机从接收井吊出，再从工作井下井，向反方向继续顶进。双向顶进时，由于顶管机头调整了顶进方向，所以在顶管机调头下井前需将之前的后备墙凿除，并且重新在顶进方向的后方施做后备墙，鉴于已完成顶进段完全可以提供反向顶进的后背力，所以新浇筑的后背墙采用C30素混凝土即可，微型顶管做法相同。管接口承载能力主顶系统最高顶力设置，受制于每个管节的最大允许顶力，混凝土管规格DN2000,外径2.4m,材料C50,一般抗压强度。s=23.IMPa,DN2200外径2.64m材料C50,一般抗压强度。s=23.IMPa。混凝土管能承受的最大顶力F=。*S,。许用应力，S-混凝土管界面面积，其中o=o*Sn,n为安全系数1.33。S二/4*(D2-d2),所以DN2000顶管承受最大推力F=23.1/1.33*3.14/4*42-22)=23966KN,所以DN2200顶管承受最大推力F=23.1/1.33*3.14/4*642-2.22)=29027KN
