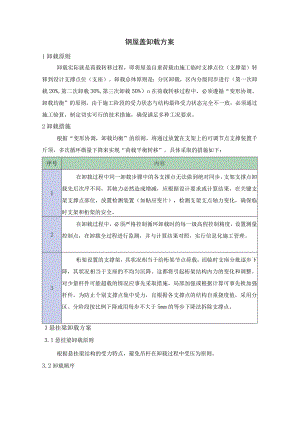

钢屋盖卸载方案.docx

钢屋盖卸载方案1卸载原则卸载实际就是荷载转移过程，即将屋盖自重荷载由施工临时支撑点位（支撑架）转移到设计支撑点位（支座）。卸载总体原则是：分区卸载，区内分级同步进行（第一次卸载20%,第二次卸载30%,第三次卸载50%）o在荷载转移过程中，必须遵循“变形协调、卸载均衡”的原则。由于施工阶段的受力状态与结构最终受力状态完全不一致，必须通过施工验算，制定切实可行的技术措施，确保满足多种工况要求。2卸载措施根据“变形协调，卸载均衡”的原则，将通过放置在支架上的可调节点支撑装置千斤顶，多次循环微量下降来实现“荷载平衡转移”，具体采取的措施如下：序号内容1在卸载过程中同一卸载步骤中的各支撑点无法做到绝对同步，支架支撑点卸载先后次序不同，其轴力必然造成增减，应根据设计要求或计算结果，在关键支架支撑点部位，放置检测装置（如贴应变片），检测支架支点轴力变化，确保临时支架和桁架的安全。2在卸载过程中，必须严格控制循环卸载时的每一级高程控制精度，设置测量控制点，在卸载全过程进行监测，并与计算结果对照，实行信息化施工管理。3桁架设置的支撑架，其状况相当于给桁架节点荷载，而临时支座分批逐步下降，其状况相当于支座的不均匀沉降。这都将引起桁架结构内力的变化和调整。对少量杆件可能超载的情况应事先采取措施，局部加强或根据计算可事先换加强杆件。为防止个别支撑点集中受力，宜根据各支撑点的结构自重挠度值，采用分区、分阶段按比例下降或用每步不大于5mm的等步下降法拆除支撑点。3悬挂梁卸载方案3.1悬挂梁卸载原则根据悬挂梁结构的受力特点，避免吊杆在卸载过程中受压为原则。3.2卸载顺序悬挂梁卸载顺序依次为先安装吊杆一再卸载悬挂梁下部支撑架一最后卸载屋盖桁架下部支撑架。图：悬挂梁支撑示意4钢屋盖卸载方案4.1卸载前的准备工作在进行屋盖卸载前，应完成以下准备工作：1、全部钢结构安装完成，高强螺栓、焊缝质量经检测符合要求。2、夹层悬吊钢结构已卸载。3、滑动支座全部安装就位。4、核心墙的养护达到设计要求。5、卸载前，确认卸载区域已经形成稳定的受力体系，并且能够承载自身重量及相应施工荷载。4.2卸载顺序钢屋盖是双向正交桁架，四周都有悬挑桁架。屋盖钢结构最终由分布在19个核心筒上的支座承受，根据桁架结构形式及支座分布特点，卸载将采取以下分区及顺序：图：钢屋盖卸载顺序图4.3卸载组织1、组建卸载管理机构，由项目经理任组长，负责卸载的人员安排及机具准备。2、编制卸载专项方案，报总包单位审批。3、对参与卸载的人员进行详细技术交底。4、每个支撑点位设两个螺旋千斤顶，采用“交替下降法”卸载。5、每个卸载点（支撑架）设两人小组，任命小组组长。6、为保证卸载的同步性，每个小组配置一部对讲机，对讲机频道相同。根据卸载指挥员的指令，同时卸载。4. 4单元卸载流程1、千斤顶1支承桁架，调节千斤顶2的间隙，使间隙等于卸载行程1。2、松开千斤顶1,直至千斤顶2支承桁架。调节千斤顶1的间隙，使间隙等于卸载行程2。3、松开千斤顶2,直至千斤顶1支承桁架。调节千斤顶2的间隙，使间隙等于卸载行程3。4、松开千斤顶L桁架卸载就位。5. 5卸载注意事宜1）完成准备卸载轴线的桁架焊接。2）关键支撑点要增设备用千斤顶，以防应急使用。3）落位过程中要“精心组织、精心施工”，整个卸载落位过程在总指挥统一指挥下进行工作。操作人员要明确岗位职责，上岗后按指定位置“对号入座”。发现问题向指挥报告，由总指挥统一处理问题。4）施工人员高空操作应杜绝高空坠物。同时施工人员挂设好安全绳及其他安全措施。
