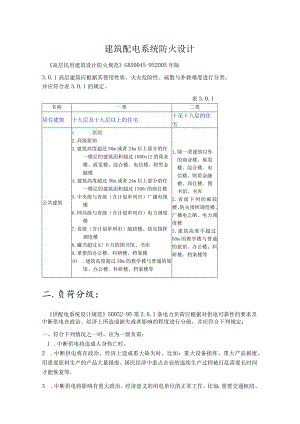

建筑配电系统防火设计.docx

建筑配电系统防火设计高层民用建筑设计防火规范GB50045-952005年版3.0.1高层建筑应根据其使用性质、火灾危险性、疏散与扑救难度进行分类。并应符合表3.0.1的规定。表3.0.1名称一类二类居住建筑十九层及十九层以上的住宅十至十八层的住宅公共建筑1 .医院2 .高级旅馆3 .建筑高度超过50m或者24m以上部分的任一楼层的建筑面积超过100Onl2的商业楼、展览楼、综合楼、电信楼、财贸金融楼4 .建筑高度超过50m或者24m以上部分的任一楼层的建筑面积超过1500/的商住楼5 .中央级与省级（含计划单列市）广播电视楼6 .网局级与省级（含计划单列市）电力调度楼7 .省级（含计划单列市）邮政楼、防灾指挥调度楼8 .藏书超过K）O万的图书馆、书库9 .重要的办公楼、科研楼、档案楼10 .建筑高度超过50m的教学楼与普通的旅馆、办公楼、科研楼、档案楼等1 .除一类建筑以外的商业楼、展览楼、综合楼、电信楼、财贸金融楼、商住楼、图书馆、书库2 .省级下列的邮政楼、防灾指挥调度楼、广播电之陋、电力调度楼3 .建筑高度不超过50m的教学楼与普通的旅馆、办公楼、科研楼、档案楼等二.负荷分级：供配电系统设计规范50052-95第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成缺失或者影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：1 .中断供电将造成人身伤亡时。2 .中断供电将在政治、经济上造成重大缺失时。比如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。3 .中断供电将影响有重大政治、经济意义的用电单位的正常工作。比如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。在一级负荷中，当中断供电将发生中毒、爆炸与火灾等情况的负荷，与特别重要场所的不同意中断供电的负荷，应视为特别重要的负荷。二、符合下列情况之一时，应为二级负荷：1 .中断供电将在政治、经济上造成较大缺失时。比如：要紧设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。2 .中断供电将影响重要用电单位的正常工作。比如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，与中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。三、不属于一级与二级负荷者应为三级负荷。民用建筑电气设计规范（修订稿）JGJ/T16-1992民用建筑负荷分级:序号建筑物名称用电负荷名称负荷级别26一类建筑消防操纵室、消防水泵、消防电梯及排水泵、防排烟设施、火灾自动报警及联动操纵装置、自动灭火系统、火灾应急照明及疏散指示标志、电动防火卷帘、门窗及阀门等消防用电，走道照明、值班照明、警卫照明、障碍照明，要紧业务与计算机系统电源，安防系统电源，电子信息设备机房电源，客梯电力，排污泵，变频调速（恒压供水）生活水泵电力一级27二类建筑消防操纵室、消防水泵、消防电梯及排水泵、防排烟设施、火灾自动报警及联动操纵装置、自动灭火系统、火灾应急照明及疏散指示标志、电动防火卷帘、门窗及阀门等消防用电，要紧通道及楼梯间照明，客梯电力，排污泵，变频调速（恒压供水）生活水泵电力二级三.低压系统的接地型式：民用建筑电气设计规范（修订稿）JGJ/T16-199214.2.1低压配电系统接地型式可有下列三种：14. 2.1.1TN系统电力系统有一点直接接地，受电设备的外露可导电部分通过保护线与接地点连接。按照中性线与保护线组合情况，又可分为三种型式：TNS系统：整个系统的中性线(N)与保护线(PE)是分开的；1.loL2OL3。NFPEd-低压系统电源接地点外露导电部分图12-2-1TNS系统，整个系统的中性线与保护线是分开的适用范围：TN-S系统：适用于设有变电所的公共建筑、医院、有爆炸与火灾危险的厂房与场所、单相负荷比较集中的场所，数据处理设备、半导体整流设备与晶闸管设备比较集中的场所，洁净厂房，办公楼与科研楼，计算站，通信局、站与通常住宅、商店等民用建筑的电气装置。(1) TNC系统：整个系统的中性线(N)与保护线(PE)是合一的;电源接地点外露导电部分图12-2-3TNC系统，整个系统的中性线与保护线是合一的适用范围：TN-C系统：安全水平较低。可用于有专业人员保护管理的通常性工业厂房与场所。(2) TNCS系统：系统中前一部分线路的中性线与保护线是合一的。图12-2-2TNCS系统，系统有一部分中性线与保护线是合一的适用范围：TN-C-S系统：宜用于不附设变电所的TN-S系统适用的建筑及场所的电气装置。电源进线配电盘L2L3NPE连接金属管道（根据可能和需要决定）连接低压避雷器（根据需麻定）图4.5.6-1TN-C-S系统接线示例14.2.1.2TT系统电力系统有一点直接接地，受电设备的外露可导电部分通过保护线接至与电力系统接地点无直接关联的接地极。1.2O1.3<>N?B低压系统电源接地点I6<J>iOTIPEI1外露导电部分=接地装置图12-2-4TT系统适用范围：系统：同tn-c-s系统，特别适用于无等电位联结的户外场所的电气装置。如户外照明、户外演出场地、户外集贸市场等场所的电气装置。14.2.1.3IT系统电力系统的带电部分与大地间无直接连接（或者有一点经足够大的阻抗接地），受电设备的外露可导电部分通过保护线接至接地极。适用范围：IT系统：适用于不间断供电要求高与对接地故障电压有严格限制的场所，如应急电源装置、消防、矿井下电气装置、胸腔手术室、与有防火防爆要求的场所。分别介绍多层住宅，二类高层住宅，一类高层住宅的配电系统。四.住宅供配电系统的通常要求：一.全国民用建筑工程设计技术措施电气，2003o4.1 通常规定：4.1.2低压配电系统的设计原则1 .低压配电系统设计应根据工程性质、规模、负荷容量及业要紧求等综合考虑确定。2 .自变压器二次侧至用电设备之间的低压配电技术通常不宜超过三级。3 .各级低压配电屏或者配电箱，根据进展的可能性宜留有适当数量的备用回路，但在没有预留要求时，备用回路数宜为总回路数的25%.4 .由公用电网引入的低压电源线路，应在电源进线处设置电源隔离开关及保护电器。5 .单相用电设备，宜均匀地分配到三相线路。二.住宅建筑规范GB50386-2005（全部为强制性条文），2006.03.Ol实施6 .5电气8.5.1电气线路的选材、配线应与住宅的用电负荷相习惯，并应符合安全与防火要求。8.5.2住宅供配电应采取措施防止因接地故障等引起的火灾。8.5.4每套住宅应设置电源总断路器，总断路器应使用可同时断开相线与中性线的开关电器。8.5.5住宅套内的电源插座与照明，应分路配电。安装在1.8m及下列高度的插座均应使用安全型插座。8.5.7住宅配电系统的接地方式应可靠，并应进行总等电位联结。三.全国民用建筑工程设计技术措施电气，2003。22住宅电气设计22.2供配电系统22.2.1供配电系统要求安全可靠，负荷容量按适当超前的原则留有富裕量。22.2.2住宅楼的消防电梯、消防水泵、疏散应急照明等消防设备负荷等级应符合消防电源供电要求22.2.3负荷用电指标：基本型（IA）：4kW或5OWr112提高型（2A）：6kW或75Wn先进型（3A）：8kW或100W/a?22.2.4 住宅供配电应考虑三相平衡。每单元（层）应设电源检修断路器（612户）一个。22.2.5 每户住宅应采用单相供电。有三相用电的住户，三相电源只供设备专用。22.2.6计量电能表应按当地供电局有关规二_第L.二.直读黑黄葬表;臂表容量按用电盒需氤器能衣的选型，可采用带有远传通信功能接口的:二二：泣部需W惠上）""二I先进型（3A）：15（60）A窘;自奈黑潟?盘1晨常渭黑蠹蓝霁蠹或盘黑黑然空于高层住宅）。采住宅用电负荷计算，宜采用需饕梵籍N"黑敷篇皆焉鬻普T蠹定。表2228住宅用电负荷需要系数按单相配电计算时所按三相配电计算时所幅用系数连接的基本户数连接的基本户数通用值推荐值39114120.950.956180.750.808240.660.7010300.580.6512360.500.6014420.480.5516480.470.551824S463720.450.430.4i0.500.50J04S1一2510012S-275-300375600一0.400,330.260.35I注：1表中通用值系目前采用的住宅需用系数值，推荐值是为计算方便而提出，仅供参考.2住宅的公用照明及公用电力负荷需要系数，_.般可按0.8选取。3'仅供梦考。22.2.9 每幢住宅的总电源进线断路器，应具有漏电保护功能，可按以下要求进行设计：1当住宅部分建筑面积小于1500m2（单相配电）或4500m2（三相配电）时，漏电断路器的漏电动作电流4为300mA。2当住宅部分建筑面积在15002000m2（单相配电）或45006000«?（三相配电）时漏电断路器的漏电动作电流z为500mA03当住宅部分建筑面积超过6000m2时，应多路配电并分别设置漏电断路器或在总配电柜的出线回路上分别装几组漏电断路器。4凡带消防用电设备的回路不能装设作用于切断电源的漏电保护装置，应设报警式漏电保护装最照明总进线处的漏电断路器的事故报警除在配电柜上有显示外，还应将报警信号送至值班室，在值班室设声光报警。（一）多层住宅供配电系统：负荷等级：三级。无特殊供电要求。负荷分两部分：住户负荷与公共部分负荷。公共部分负荷包含：楼梯间、电梯前室、门厅、走廊等公共部分的照明部分及单元对讲门电源、有线电视电源、宽带电源干线三相配电，各户单相配电。民用建筑电气设计规范JGJ/T16-19928.2.2多层建筑低压配电8.2.2.1多层建筑低压配电设计应满足计量、保护管理、供电安全与可靠性要求,应将照明与电力负荷分成不一致配电系统。8.2.2.2确定多层住宅的低压配电系统及计量方式时，应与当地供电部门协商，可使用下列几种方式：（1）单元总配电箱设于首层，内设总计量表，层配电箱内设分户表，由总配电箱至层配电箱宜使用树干式配电，层配电箱至各户使用放射式配电。（2）单元不设总计量表，只在分层配电箱内设分户表，其配电干线、支线的配电方式同上项。（3）分户计量表全部集中于首层（或者中间某层）电表间内，配电支线以放射式配电至各（层）户。8.2.2.3多层住宅照明计量应一户一表。其公用走道、楼梯间照明计量可采取：当供电部门收费到户时，可设公用电度表；如收费到楼（幢）总表时，通常不另设表。8.2. 2.5多层住宅中的电力计量表应单独装设。其他多层民用建筑的照明与电力
