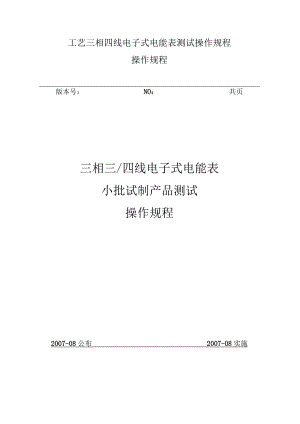

工艺三相四线电子式电能表测试操作规程操作规程版本号：NO：共页三相三/四线电子式电能表小批试制产品测试操作规程2007-08公布2007-08实施前言21测试项目32测试流程43测试方法及要求43.1工艺检查43.2绝缘性能试验53.3准确度要求试验53.4基本功能试验103.5电气性能试验204附页：测试反馈单22本规程要紧用于测试由中试部试制组制作的小批试制三相四线/三线电子式电能表，下列简称“电能表”。本规程测试根据文件为被测试小批表的技术说明书、技术条件、使用说明书。本规程测试目的为模拟生产进行预先生产，并出具相应的测试反馈报告。本规程由湖南威科电力仪表有限公司工艺组提出。本规程要紧起草人：许曼本规程自2008年5月首次公布。1、测试项目序号测试项目1工艺检查1.1外观检查1.2内部工艺检查1.3工艺可操作性检查2绝缘性能测试2.1交流耐压试验3准确度要求试验3.1仪表常数试验3.2基本误差试验3.3断相下对电能表误差的影响3.4确定电能测量标准偏差估计值试验3.5确定电能测量的24h变差试验3.6起动试验3.7潜动试验3.8停电试验3.9常规走字试验3.10剩余电费（电量）递减准确度试验3.11电能示值组合误差试验4基本功能试验4.1显示功能试验4.2电能计量方式试验4.3电流反向计量及指示功能试验4.4数据试验4.5电能表软件核对试验4.6停电显示功能试验4.7时钟功能试验4.8监控功能试验4.9直流备用电池试验4.10循显功能试验4.11通信功能试验4.12IC卡（电钥匙）功能试验4.13辨伪功能试验4.14剩余电费（电量）报警功能试验4.15超功率报警跳闸功能试验4.16超功率跳闸次数自锁功能试验4.17赊欠与叠加功能试验4.18应急赊欠功能试验4.19开端盖报警跳闸功能试验4.20自检功能试验4.21负荷开关（继电器跳合闸）试验4.22电量底度设置功能试验4.23辅助端子功能4.24逆相序指不功能4.25电池欠压指示功能4.26断相指不功能4.27事件记录功能5电气性能试验5.1电压工作范围试验5.2反复升掉电试验2、测试流程:中试部试制组被测电能表一中试部工艺组一外观检查f内部工艺检查f硬件可操作性检查f设置参数f老化12小时一校表一验表一静放12小时f验表（启动、潜动、标准偏差）一走字一功能检验一软件可操作性分析一QAf包装3、测试方法及要求：我公司目前生产的三相表都有连接片，假如测试三相表所用的台体，需要单独用夹子提供电压，则连接片务必断开，且连接片不能与其它端子接触；假如测试三相表所用的台体，电压电流为同一线路，即不需要单独提供电压，则连接片务必连接牢固。令3.1工艺检查3.L1外观检查3.1.1.1电能表铭牌上各项标志正确、完整、清晰；3.L1.2面板、透镜及外壳表面无划痕，且面板透镜窗口应与印制板输出部件对准；3.L1.3外壳表面光滑、平整、无色差、无泛黄印渍、污垢；3.L1.4表壳与底盒封装紧密，密封圈不外露，密封防尘；3.L1.5铅封封装正规、可靠，务必破坏铅封后才能触及表内元器件；3.L1.6外壳材质由能抗变形、抗腐蚀、抗老化的阻燃材料制成；3.LL7接线盒使用绝缘性能优良材料注塑成型，外型光洁、强度高，并有脉冲输出端口；3.L1.8端子排完好，电流接线使用嵌入式双螺钉旋紧，螺钉应进行镀锌、去除毛刺等表面处理，无滑丝或者死扣现象，螺钉表面无损伤；3L1.9摇动电能表，表内应无异物声响。3.1.2内部工艺检查3.1.2.1电能表内部走线严格，符合工艺要求；3.L2.2无明显的搭接器件；3.L2.3没有飞线、割线与损伤痕迹；3.1.2.4印制板表面应清洗干净，无清洗剂、助焊剂残留；3. 1.2.5印制板上器件插装整齐、美观，无倾斜，所有焊点浸润良好，无拉尖与毛刺；3.1. 2.6内部元器件符合技术协议的要求。3.L3工艺可操作性检查3.1.3.1电能表硬件应设计合理，应能良好的习惯公司工艺制程。3.1.3.2电能表软件应设计合理，应能良好的习惯公司生产流程。Q3.2绝缘性能试验3.2.1交流耐压试验3.2.1.1试验方法：幅值：1级绝缘防护为2kV,2级绝缘防护为4KV,短接好三相表的连接片，将所有的电流线路与电压线路连接在一起为一点，然后连接在交流电压的输出端，所有的辅助端子连接在一起为一点，然后再与地相连，试验电压施加于该两点间，施加时间Imino3.2.1.2试验结果推断：试验中不应发生闪络、火花放电、飞弧与击穿现象，试验完毕后电能表能正常工作。Q3.3准确度要求试验3.3.1仪表常数试验电能表在参比电压下，通以最大电流，功率因数为1.0,当计度器改变0.IkWh时，输出脉冲数N应与下式计算值相同（不得超过1个脉冲的误差）。该试验在合相、A相、B相、C相均要进行。N=0.IXC式中：C电能表常数（imp/kWh）3.3.2基本误差试验3.3.2.1试验方法：标准表比对法3.3.2.2基本误差范围：注：基本误差的测试应以表1为基础，严格按照技术协议的要求，增加或者删除相应的测试点。表1：基本误差的测试范围项目测试点误差极限同意值（50%内控指标）电流COS1级2级有功合元及ABC三相分元Imax1.0±0.5±0.50.5L±0.5+0.50.8C±0.5/1.0Tb1.0±0.5±0.50.5L±0.5±0.50.8C±0.5/0.51b1.0±0.5+0.50.5L+0.5+0.50.8C±0.5/0.2Ib1.0±0.5±0.50.5L±0.5±0.50.8C±0.5/0.IIb1.0±0.5±0.50.5L±0.5+0.50.8C±0.5/0.05Ib1.0±0.5±0.50.02Ib1.0±0.5±0.53.3.3断相下对电能表误差的影响在断相或者失压的情况下，电能表应该仍能准确计量，精度不发生明显变化。3.3.3.1断相下精度测试方法测试时，将测试台体一相或者二相电压调为0（断相）或者调为表计最低工作电压时，电流为100%Irb测试电能表的精度，精度应不发生明显变化。3.3.3.2试验注意事项不能随便将台体接入电能表的电压线拨下，由于台体的标准表功率是以台体当时的电压、电流输出值计算的，拨下电能表电压线会造成标准表功率与电能表功率不一致，误差变得很大。3.3.4确定电能测量标准偏差估计值试验计算方法：在参比电压&、参比频率。与Ib电流下，对功率因数为Lo与0.5（L）两个负载点分别做很多于5次的相对误差测量，然后按下式计算标准偏差估计值S毓）应不超过表2的规定。SVEa2式中：n对每个负载点进行重复测量的次数，n5;i第i次测量得出的相对误差(%);y各次测量得出的相对误差平均值(%),即:亍=%+/+十表2：标准偏差的测试范围项目根试点误差极B艮同意值圈数采样次数电流COS1级2级有功合元及ABC三相分元Imax1.00.20.4860.5L0.20.4861.0Tb1.00.20.4320.5L0.20.4320.51b1.00.20.4220.5L0.20.4220.2Ib1.00.20.4110.5L0.20.4110.ITb1.00.20.4110.5L0.20.4110.05Ib1.00.20.4110.02Ib1.00.20.4113.3.5确定电能测量的24h变差试验被检仪表在确定基本误差之后切除电源,在室内放置24h后，再次测量在Unsfn、Ib条件下，COS6=1.O与COS6=0.5(L)两个负载点的基本误差(%)。基本误差改变量的绝对值不得超过该表基本误差限绝对值的1/5。3.3.6起动试验3.3.7.1试验方法：在参比电压、参比频率及功率因数为LO的条件下，在负载电流不超过电能表基本电流4%。时，仪表应起动，有脉冲输出或者代表电能输出的指示灯闪烁，并连续纪录。观察起动试验时间要与下式计算时间基本一致。T1.4×60×1000T=C×P式中：C电能表常数(imp/kWh)P起动功率(W),P=S,X4%oz,XCOS注：不一致的技术协议关于起动电流，所规定的值很可能不一致，因此，在做该试验前，务必先核实技术协议的要求。若无特殊要求，按4%。Ib来执行。3. 3.7潜动试验3. 3.7.1试验方法：电流线路开路，电压线路所加电压为参比电压的115%,在规定的时间内，仪表的测试输出不应产生多于一个的脉冲。最短的测试时间为：1 级仪表：T二600x1。(Inin)2级仪表：T=.480×1000000(Inin)C×in×Un×ImarC×m×Un×Imar式中：C电能表常数(imp/kWh)；m一一被检表测量单元数(三相表为3)；Un参比电压(V)；Imax最大电流（八）注：不一致的技术协议关于潜动试验，所规定参数很可能不一致，比如有的技术协议要求加防潜电流，因此，在做该试验前，务必先核实技术协议的要求，若无特殊要求，按115%Ub执行。3.3.8停电试验目的：模拟电网突然断电的方式，电压、电流线路在正常供电的情况下突然被切断。在此工作模式下核查仪表脉冲常数C与输出脉冲数N是否保持：当前电量改变量二NC的逻辑关系。试验方法：a)给仪表通以参比电压、最大电流，在运行中快速切断供电电源，计度器不应出现继续翻字的特殊情况。再给表计通以参比电压，计度器示值仍应保持为掉电前值。b)在参比条件下，给仪表施加参比电压、参比电流，在仪表的最小计量单位(0.0IkWh或者0.IkWh)未被刷新前，反复切断供电电源23次(同时切断电压电流)，直至电量刚好改变0.OlkWh或者0.IkWho试验推断：考察假如仪表出现突然掉电的情况，是否会造成丢失脉冲数或者仪表不计量的现象；检查仪表的输出脉冲数n应等于：仪表脉冲常数CXO.OlkWh(或者CXO.lkWh)°不符合该逻辑关系则该项不合格。备注：该项试验只适用于具有CPU芯片的表计。3.3.972小时走字试验将被测电能表与已通过测试、量产后规格相同的合格表头挂于同一走字台体，上电后记录电能表的所有参数，将电能表加Ib基本电流，运行24小时，而后将电流调至0.IIb运行40小时，最后将电流调至Imax运行8小时。72小时走字后，被测表功能正常并所有参数与实际相符，被测表所走电量与合格表头所走电量的差值不应大于EoE=
