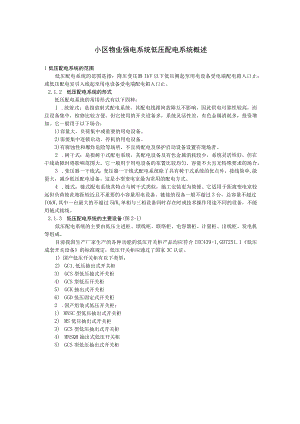

小区物业强电系统低压配电系统概述1低压配电系统的范围低压配电系统的范围是指：降压变压器IkV以下低压侧起至用电设备受电端配电箱入口止；或低压配电室引入线起至用电设备受电端配电箱入口止。2.1.2 低压配电系统的形式低压配电系统的常用形式有以下四种：1 .放射式：是指放射式配电系统，其配电线路间故障互不影响，因此供电可靠性较高，而且设备集中，检修比较方便。但它使用的开关设备多，系统灵活性差，有色金属消耗多，投资增加。它一般用于以下场合：1)容量大，负荷集中或重要的用电设备。2)需要集中连锁启动、停机的用电设备。3)有腐蚀性和爆炸危险等场所，不宜将配电及保护启动设备设置在现场者。2 .树干式：是指树干式配电系统，其配电设备及有色金属消耗较少，系统灵活性好，但在干线故障时将影响范围大。它一般用于用电设备的布置比较均匀、容量不大且无特殊要求的场合。3 .变压器一干线式：变压器一干线式配电系统除了具有树干式系统的优点外，接线简单,能量大，减少低压配电设备。这是小型变电室最为常用的配电方式。4 .链式：链式配电系统其特点与树干式类似，施工安装更为简便。它适用于距离变电室较远但负荷彼此相距较近且不重要的小容量用电设备。链接的设备一般不超过3台，总容量不超过IOkW,其中一台最大的不超过5kWo单相与三相设备同时存在时或技术操作用途不同的设备，不能用链式接线。2.1.3 低压配电系统的主要设备(图2-1)低压配电系统的主要由低压主进柜、馈线柜、联络柜、电容器柜、计量柜、出线柜、发电机等组成。目前我国生产厂家生产的各种功能的低压开关柜产品均应符合IEC439-1,GB7251.1低压成套开关设备的标准规定，低压开关柜应通过了国家3C认证。1) 国产低压开关柜有以下类型：2) GC1.低压抽出式开关柜3) GCS型低压抽式开关柜4) GCS型低压开关柜5) GCK抽出式开关柜6) GGD低压固定式开关柜2 .国产组装式低压开关柜：1) MNSC型低压抽出式开关柜2) MS低压抽出式开关柜3) GCS型低压抽出式开关柜4) MNSQH抽出式低压开关柜5) GCS型低压抽出式开关柜6) GCK（1.）低压开关柜3 .低压开关柜从结构形式上分为（图2-2）：1）固定式：能满足各电气元件可靠地固定于柜体中确定的位置。柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等。这种柜有单列，也有排列。«2-2）抽出式:抽出式是由固定的柜体和装有开关等主要电气元件的可移装置部分组成，可移部分移换时要轻便，移入后定位要可靠，并且相同类型和规格的抽屉能可靠互换，抽出式中的柜体部分加工方法基本和固定式中柜体相似。但由于互换要求，柜体的精度必须提高，结构的相关部分要有足够的调整量，至于可移装置部分，要既能移换，又要可靠地承装主要元件，所以要有较高的机械强度和较高的精度，其相关部分还要有足够的调整量。4 .低压配电箱（图2-3）在低压供电线路的末端通常都设有配电箱，配电箱的主要功能是完成最后一级电能分配。配电箱主要分为照明箱和动力箱两种。其主要构成元件有隔离开关、断路器、熔断器、电涌保护器（一般在楼顶配电箱内装设）、计量表等等。图2-3低压配电箱
