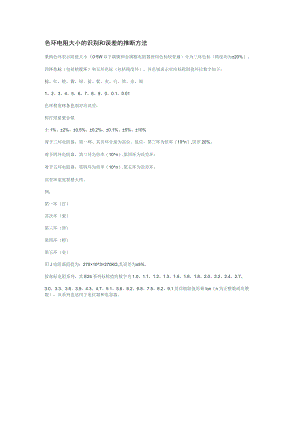

    色环电阻大小的识别和误差的判断方法.docx

    色环电阻大小的识别和误差的推断方法采纳色环表示阻值大小(05W以下碳膜和金属膜电阻器使用色标较普遍)分为三环色标(精度均为±20%)、四环色标(包括精度环)和五环色标(包括精度环)。各色别表示对应标称阻值环位数字如下:棕、红、橙、黄、绿、蓝、紫、灰、白、黑、金、银1、2、3、4、5、6、7、8、9、0、0.1、0.01色环精度环各色别对应误差:棕红绿蓝紫金银士1%、±2%、±0.5%、±0.2%、±0.1%、±5%、±10%对于三环电阻器,第一环、其次环分别为高位、低位,第三环为倍率(10n),误差20%。对于四环电阻器,第三环为倍率(10n).第四环为误差环:对于五环电阻器,第四环为倍率(10n),第五环为误差环。误差环宽度要稍大些。例:第一环(红)其次环(紫)第三环(黑)第四环(橙)第五环(金)用J电阻器阻值为:270×103=270K,其误差为±5%。按部标电阻系列,其E24系列标称值的数字为1.0、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、3.9、4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1其详细取值再乘Ion(n为正整数或负整数),该系列也适用于电位器和电容器。
