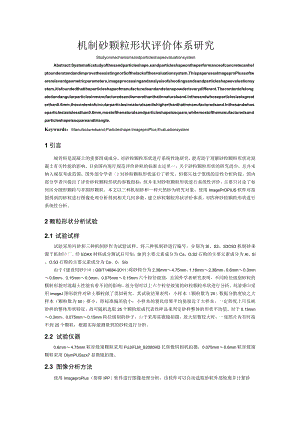

机制砂颗粒形状评价体系研究.docx

机制砂颗粒形状评价体系研究StudyonmechanismsandparticleshapeevaluationsystemAbstract:Systematicstudyofthesandparticleshape,sandparticleshapeontheperformanceofconcretecanhelptounderstandandimprovetheexistingnorSofthelackoftheevaluationsystem.ThispaperusesImageproPlussoftwarerelevantgeometricparameters,imageprocessingandanalysisofshootingsandsandparticleshapeevaluationsystem,itisfoundedthattheparticleshapeofmanufacturedsandandstonepowderisverydifferent.Thecontentofelongatedandangularparticlesinmanufacturedsandismorethanthatinnaturalsand.Inthesandwhoseparticlesizeisgreaterthan0.6mm,thecontentofcircularparticlesinnaturalsandishigherthanthatinmanufacturedsand.Inthesandwhoseparticlesizeislessthan0.6mm,mostofthenaturalsandparticleshapeissquare,whilemostofthemanufacturedsandparticleshapeissquareandtriangle.Keywords：Manufacturedsand;Particleshape:ImageproPlus;Evaluationsystem1引言细骨料是混凝土的重要组成成分，对砂粒颗粒形状进行系统性地研究，能有助于理解砂粒颗粒形状对混凝土有关性能的影响。目前国内现行规范评价砂粒的标准太过单一，关于砂粒颗粒形状的研究尚少，且并未纳入规范考虑范围。国外部分学者2对砂粒颗粒形状进行了研究，但都只处于笼统的定性分析阶段，国内部分学者提出了评价砂粒颗粒形状的参数指标，但并未对眇粒颗粒形状进行系统性评价，主要只讨论了如何区分圆形颗粒与非圆形颗粒。本文以三种机制砂和一种天然砂为研究对象，使用ImagePrOPIUS软件对拍摄得到的砂粒进行图像处理分析得到相关几何参数，建立砂粒颗粒形状评价体系，对四种砂粒颗粒形状进行系统性分析。2颗粒形状分析试验2.1 试验试样试验采用河砂和三种机制砂作为试验试样。将三种机制砂进行编号，分别为Sl、S2、S3OS3机制砂来源于机制砂厂。经EDAX材料成分测试后可知，Sl的主要元素成分为Ca、O,S2石粉的主要元素成分为Al、Si、O,S3石粉的主要元素成分为Ca、0、Sio由于建设用砂（GB/T14684-2011）将砂粒分为2.36mm4.75mm、1.18mm2.36mm、0.6mm0.3mm0.6mm、0.15mm0.3mm、0.075mm0.15mm六个粒径级别，且国外学者研究表明，不同粒径级别砂粒的颗粒形貌对混凝土性能有着不同的影响。故分别对以上六个粒径级别的砂粒颗粒形状进行分析。刘清秉采用imageJ图形软件对砂土颗粒做了类似研究。其试验结果表明：小样本（颗粒数为25）数据分散度较之大样本（颗粒数为50）要小，即标准偏差值小；小样本的量化结果平均值接近于大样本，一定程度上可反映砂样的整体形状特征。故可随机选取25个颗粒组成代表性样品来判定砂样整体的形状平均值。对于0.15mm0.3mm、0.075mm0.15mm粒径级别的砂子，由于采用显微镜拍摄，放大倍数较大时，一张照片内有时拍不到25个颗粒，根据实际能测量到的砂粒进行分析。2.2 试验仪器0.6mm4.75mm粒径级别颗粒采用FUJIFLM_S2000HD长焦数码相机拍摄，0.075mm0.6mm粒径级别颗粒采用OIymPUSszx7显微镜拍摄。2.3 图像分析方法使用ImageproPlus（简称IPP）软件进行图像处理分析，该软件可以自动选取砂粒外部轮廓并计算砂粒的最大费雷特直径、最小费雷特直径、周长、面积等几何参数，IPP测得的几何参数相关描述详见图Io通过其自带的“标尺”功能，可计算所需求得的几何参数各像素所代表的长度值，即可得到各几何参数的真实值。Longest caliper (feret) length.Feret (min)Smallest caliper (feret) length.Perimeter(a)最大费雷特直径(b)最小费雷特直径Length of the object, s outline. More accurate than PreVioUS ver si on. Old version now called Perimeter2.(C)周长AreaArea of object. Does not include holes' area i f <Fill Holes> option is turned off.(d)面积图1相关几何参数相关描述3颗粒形状评价体系首先采用长宽比a来粗略表征颗粒形态,长宽比a定义为最大费雷特直径与最小费雷特直径比。如式(1)所示。a=LB(1)式中：L一一最大费雷特直径(mm),相关描述详见图1(a)；B一最小费雷特直径(mm),相关描述详见图1(b)。(c)不规则 形状随机选取三个具有代表性的颗粒进行分析说明，详见图2。(a)块状(b)长条形图2颗粒形状图2(a)中颗粒，长宽比为1.11；图2(b)中颗粒，长宽比为2.28。由图2可以明显看出，图2(a)颗粒形态为块状，图2(b)颗粒形态为长条形。从三种机制砂和一种天然砂各个粒径级别的测量结果可知，长宽比和颗粒形态有密切关系。一般而言，长宽比在12之间的颗粒，为块状。长宽比大于2的颗粒，为长条形，长宽比越大，颗粒愈发细长。采用长宽比只能粗略表征颗粒形态，对于块状颗粒，其形状是接近于方形，还是接近于圆形，抑或接近三角形。这就需要采用其他指标进行分析评判。以往有许多学者采用圆度这一概念评价颗粒形状。详见式(2):R=P2/4A(2)式中：P一一颗粒周长(mm),相关描述详见图1(c)：A一一颗粒面积(mm),相关描述详见图1(d)。颗粒圆度越接近1,则颗粒形状越接近圆形。采用这一参数来评价颗粒的圆涧程度具有可行性。但是当圆度偏离1时，颗粒形状如何，用圆度无法评价。对于颗粒形状近似于方形或者三角形的砂粒，是否其周长和面积也存在类似圆度的关系，可以评价颗粒形状？对于如图2(c)所示的颗粒形状极不规则的砂粒,如何评价其不规则性？针对以上疑问，本文提出了全新的颗粒形状评价参数:定义圆形轮廓系数名.为：ac=2Re/P（3）式中：Re一一等效半径，定义为和颗粒面积相同的圆的半径（mm）：P颗粒自身周长（mm）。定义方形轮廓系数为：as=4aex/P（4）式中：aes一一方形等效边长，定义为和颗粒面积相同的正方形边长（mm）：P颗粒自身周长（mm）。定义三角形轮廓系数名为：CC1=3ael/P（5）式中：ael一一三角形等效边长，定义为和颗粒面积相同的正三角形边长（mm）：P颗粒自身周长（mm）。以半径为1的圆为例，分别计算其圆形轮廓系数。c、方形轮廓系数和三角形轮廓系数,具体计算过程如下：由=1可得，ccc1,S=r,P=20故aes=s-，as=4aesP=4/2乃=1.12870同理可求得：边长为1的正方形，t.=0.8862,as=,=1.1398：边长为1的正三角形，勺=0.7776,4=0.8774,at=.可采用如下方法判别颗粒形状：对于任意颗粒，倘若同时满足计算得到的风.接近1,接近1.1287,生接近1.2864,则该颗粒形状接近圆形。对于任意颗粒，倘若同时满足计算得到的风.接近0.8862,接近1,%接近1.1398,则该颗粒形状接近方形。时于任意颗粒，倘若同时满足计算得到的接近0.7776,接近0.8774,%接近1,则该颗粒形状接近三角形。任取形状分别近似圆形、方形、三角形的颗粒，如图3所示。图3(a)的颗粒为天然砂2.36mm4.75mm这粒径级别，其区,为0.973,为1.097,%为1.251。依照上文判别颗粒形状的方法，该颗粒形状接近圆形。对照图3(a)发现实际上确实如此。图3(b)的颗粒为SI机制砂1.18mm2.36mm这一-粒径级别，其仁.为。34,4为0.952,%为1.085o依照上文判别颗粒形状的方法，该颗粒形状接近方形。对照图3(b)发现实际上确实如此。图3(c)的颗粒为Sl机制砂0.15mm0.3mm这一粒径级别，其ac为0.727,as为0.821,%为0.935。依照上文判别颗粒形状的方法，该颗粒形状接近三角形。对照图3(C)发现实际上确实如此。经过对四种砂样的六个粒径级别的颗粒进行分析发现：可对上文判别颗粒形状的方法进行简化，只要名.在0.95L05之间，可判定颗粒形状为圆形。同理，在0.951.05之间，可判定颗粒形状为方形：生在0.951.05之间，可判定颗粒形状为三角形。(C)二角形(b)方形图3颗粒三种代表形状至于颗粒的棱角情况，可用分形维数判断，在分析颗粒形状领域，分形几何学已经被证实是一种具有可行性的用来评价不规则颗粒形状的方法。分形维数反映了颗粒边界的曲折程度，颗粒边界越曲折，则棱角越多。采用固定尺码法中的周长-面积法I来测定颗粒形状规则性分形维数Da周长-面积法的推导过程如下:对于形状规则的几何图形(如正方形、圆形、正三角形)，其周长P与面积A"2成正比，即P8Az2;对于形状不规则的几何平面，则有PdA"2,其中DN为颗粒形状规则性分形维数，由上分析即有：(6)PR)=A(yz2作IgP(J)-IgA(J)直线，则DS为该直线的斜率的2倍，即：Ds=IK由于形状规则图形，PXAM2；形状不规则图形，Pl心8A应故D、越趋近于1,颗粒形状越规则，棱角越少；D、偏离1越大，颗粒形状越不规则，棱角越多。综上所述，本文对颗粒形状评价的方法和思路详见图4：图4颗粒形状评价流程图4试验结果与分析4.1 长宽比统计分析Sl各粒径级别颗粒形状评价参数数据详见图5,四种砂样各粒径级别长宽比大于2颗粒占试样百分数详见表Io(a)2.36mm4.75mm(b)L18mm2.36mm颗粒数颗粒数(e) 0. 15mm-0. 3mm(f) 0. 075mm0. 15mm图5Sl各粒径级别各参数表1各参数在某一区间占试样百分数（）颗粒粒径（mm）长宽比大于2颗粒占试样百分数%在0.951.05占试样百分数%在0.951.05占试样百分数生在0.951.05占试样百分数天然砂2.36-4.750.0080.0012.000.00天然砂1.18-2.360.0072.004.000.00天然砂0.6L180.0084.0012.000.00天然砂0.30.6
