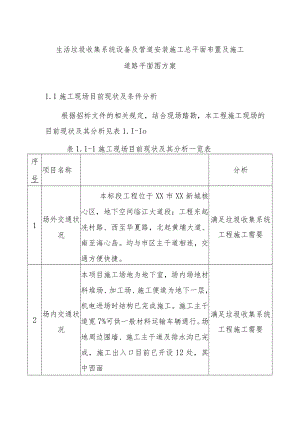

生活垃圾收集系统设备及管道安装施工总平面布置及施工道路平面图方案.docx

生活垃圾收集系统设备及管道安装施工总平面布置及施工道路平面图方案1.1施工现场目前现状及条件分析根据招标文件的相关规定，结合现场踏勘，本工程施工现场的目前现状及其分析见表1.I-Io表1.1-1施工现场目前现状及其分析一览表序号项目名称分析1场外交通状况本标段工程位于XX市XX新城核心区，地下空间临江大道段；工程东起冼村路、西至华夏路，北起黄埔大道、南至海心岛。均与市区主干道相连，交通方便快捷。满足垃圾收集系统工程施工需要2场内交通状况本项目施工场地为地下室，场内场地材料堆场、加工场、施工便道为地下一层，机电进场时结构已完成施工。施工主干道宽7%可供一般材料运输车辆通行。场地周边围墙、施工主干道及排水沟已完成，施工出入口目前已开设12处，其中西面满足垃圾收集系统工程施工需要华就路和花城大道2处，东面兴安路和花城大道2处，南面临江大道2处，金穗路东西两端地下车道2处、花城大道东西两端入口2处、金穗路掉转隧道东西入口2处。3施工临时水电我司前期中标的机电安装总承包已经在总承包提供的临时水电接驳点，设置好本项目的施工现场的临时水电，垃圾收集系统一旦我司中标后，项目将很快进入现场，无需重新设置临时水电。满足垃圾收集系统工程施工需要4现场安装条件本工程主体结构已经封顶，正要进入装修阶段，现场施工条件基本上都已经具备，机电其它专业已经分区分段分层开始进行施工，垃圾管道系统中标后，将立即进入主体安装阶段。满足垃圾收集系统工程施工需要1.2施工平面布置的原则和依据1.2.1施工现场平面布置原则1施工现场临时设施布置按照业主或总包单位要求进行设置。2满足方便生产、有利防护、安全防火、环境保护和劳动保护等要求。3满足生产和生活设施分开布置的原则。4按照经济适用、合理方便的原则。充分利用现场场地，尽可能减少二次运输。5施工现场办公、生活临设区应整洁、美观、卫生、规划合理，并派专人负责。1.2.2布置依据1招标文件有关要求及XX市建设工程文明施工标准；2现场临界线、水源、电源位置，以及现场勘察成果;3土建施工总承包管理办法；4施工总进度计划及资源需用量计划；5施工总体部署和主要施工方案；6安全文明施工及环境保护要求；7总平面图、建筑平面图。1.3生产临时设施布置生产临时设施主要包括材料设备堆场、预制加工场、施工临时水电及施工人员、材料设备运输通道等，主要放在负一层及负二层。1.3.1 施工人员及材料设备的运输通道设置1机电工程材料设备运输（大型设备视安装位置而定）的出入口将主要有:2施工人员主要借助东西面的通道进入施工现场，然后通过永久楼梯到达各个施工区域。1.3.2 现场加工设施布置1由于场内可利用的场地十分有限，同时结合地下室面积大的特点，将主要的材料设备堆场、预制加工场等进行分区、分层设置。2办公区域与材料堆场及加工场距离远，要做好成品保护。1.3.3 现场存储设施布置1材料堆场用型钢和彩钢板进行维护，维护及围蔽结构均应符合招标文件的要求。2在办公楼中抽出一个房间作为材料样品房。3上述堆放场地仅为初步设想，其中可能会与其它专业有冲突，因此本工程具体的管线堆放区、设备卸货区在施工过程中需与总承包协调配合，根据土建、各机电分包等单位的施工情况再进一步进行调整，现场的具体规划在施工过程中根据总承包及业主的各阶段的施工布置进行动态设置和管理。1.3.4 现场供、排水及供电设施布置现场供、排水及供电设施利用我司已经中标的机电总承包已经布置好的供、排水及供电设施，我司如若能够有幸中标垃圾收集系统，在临时供、排水及供电设施我司将不另行考虑，利用现有我司中标的机电总承包已经搭建的临时水电设施。1.1.1 4办公、生活临时设施布置1管理人员的办公生活设施布置于现场指定为位置，利用现场我司已经搭建完好的机电总承包办公、生活临时设施，垃圾收集系统中标后，我司可以利用现有的资源，无需进行这方面的施工准备，减少施工准备时间。1.5安全、防火和环境保护设施布置1.1.2 安全防火设施布置1材料集中堆放区及仓库布置区设置消防点，每点设置5kg干粉灭火器4个、消防桶4个、消防锹4把。焊机处必设。2办公楼及宿舍每层设置2处消防点，该点设置2kg干粉灭火器2个。3施工现场按每层设置两处消防点，每点设置5kg的干粉灭火器6个，消防桶6个，消防锹6个。焊机处及各级配电箱处均设2个2kg的干粉灭火器。4材料的储存应消除安全隐患，层式储存要堆垛、阻挡并限制高度，使其稳定牢固，不滑不塌。危险物品储存严格执行国家规定，对国家明文规定范围内的危险物品，必须严格隔离。5任何危险品设专库存放，库房经特殊设计，达到有关要求，危险物品设明显标识，专人负责，严格落实安全保卫措施。盛装性质相互抵触的气瓶不能混装一库，对氧化剂或具有氧化性的酸，不能与易燃物品同存一库。6危险物品与普通物资同存一库时保持一定的距离。对氧气、乙怏气等液化气体，分别设专库，并保持通风良好,不在高温仓库存放。7根据所保管物资或危险品的性质为仓库保管人员配备必需的防护用品器具。物资仓库内不准住人，每天工作结束后，保管员进行安全检查，然后关闭门窗、切断电源、确认安全后，方可离开。1.1.3 环境保护设施布置1洗车槽及沉淀池：洗车槽设在主出入口内侧，用钢板进行焊制，可以周转使用，同时配备高压冲洗水枪。洗车槽和沉淀池构成循环污水处理系统，冲洗车辆的水收集到池沉淀内沉淀，2垃圾棚：现场采用封闭式垃圾棚，垃圾棚内进行垃圾分类处理。3厕所：现场固定式厕所和绿色环保生态厕所结合的方式。生态厕所系统自动收集尿液，同时自动加进专用药剂,变成无臭无味的蓝色液体，此外系统还能对大小便进行不同液量的冲洗，用少量的冲洗液就可将大便粉碎并冲洗干净，定期采用全封闭式设备抽运，达到环保要求。4吸烟室：在厕所旁设置吸烟室，吸烟室内设置休息长凳、消防设施、消防水桶等设施并派专人进行管理。5现场临建采用可周转的活动板房制做，现场围挡采用彩钢压型板进行围挡，待工程完工后均可回收重复利用。1.6各阶段施工总平面布置图各阶段施工总平面布置图同目前我司已经中标的机电总承包工程各阶段施工总平面布置图。职工生活区平面图及现场办公平面图见下图
