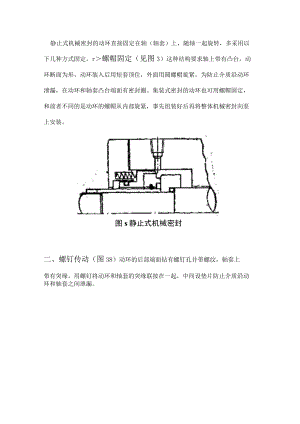

静止式机械密封的动环直接固定在轴（轴套）上，随轴一起旋转，多采用以下几种方式固定。r螺帽固定（见图3）这种结构要求轴上带有凸台，动环断面为形，动环装入后用短套顶住，外面用圆螺帽旋紧。为防止介质沿动环泄漏，在动环和轴套凸台端面有密封圈。集装式密封的动环也可用螺帽固定，和前者不同的是动环的螺帽从内部旋紧，事先组装好后再将整体机械密封向泵上安装。图s静止式机械密封二、螺钉传动（图38）动环的后部端面钻有螺钉孔并带螺纹，轴套上带有突缘，用螺钉将动环和轴套的突缘联按在一起，中间设垫片防止介质沿动环和轴套之间泄漏。图38螺钉传动三、顶丝传动（图39）这种结构实际上增加了一个传动套套，该套用顶丝固定在轴上，动环用销钉与其传动，在传动套和轴以及动环和传动套之间均设有密封圈。这种动环结构较为复杂，但其浮动性得到了改善。图39顶丝传动的动坏四、销钉传动（图40）该种传动省略了图39的传动套，动环和轴用销钉传动，其轴向靠台阶定位，显然这种动环和轴没有刚性联接，'浮动性很好。甥40销钉传动的动环旋转型机械密封的静环安装在压盖中，采用的防转方法有以下几种：一、浮动型静环在静环尾端设一开口，防转销插入此开口，起到静环防转作用。该结构简单，安袋方便，静环的浮动性好，得到广泛的应用。按防转销安装位置可分为径向和轴向两种（图41）,其中轴向防转销用的较多。这种结构有个缺点，当产生抽空（汽蚀）时，静环能离位，从而损坏密*图41静环的防转销封。a一轴向舫恁箱I»一隹向防楮销二、固定型静环图21所示为几种固定型静环，这种静环由于浮动性差，安装时尤其要注意密封端面和轴心线的垂直度。其优点是泵抽空时静环不至于离位，较为可靠。三、粘结型静环上两种静环安装在压盖中时都设有密封圈，而粘结型静环则取消了密封圈,静环与压盖之间的密封和防转，用粘结剂实现。由于采用了粘结剂，使用温度和介质受到了枯结剂性能的限制，尽管如此，仍在很多场合得到应用。
