工程建设工法申报书：桥架装配式施工工法.docx

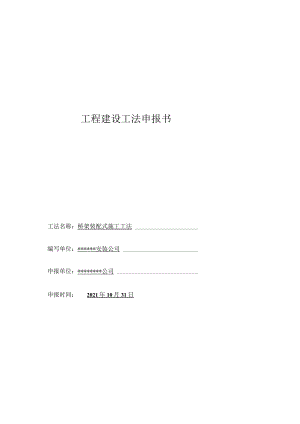

工程建设工法申报书工法名称：桥架装配式施工工法编写单位：*安装公司申报单位：*公司申报时间：2021年10月31日工法名称桥架装配式施工工法主要完成单位*公司通讯地址*地块住宅项目邮编联系人胡小华电话主要TG成人姓名职务职称所在工作单位本工法应用的工程名称及时间*地块住宅项目应用时间：2017年4月-2018年4月*地块住宅项目应用时间：2020年5月12日-2020年7月本工法关键技术名称、鉴定时间及组织单位1、桥架装配式施工技术2、配电箱（柜）与桥架一体化连接3、BlM技术本工法关键技术获得成果奖励的情况专利：配电箱柜注：表中通讯地址及联系人指第完成单位；主要完成人数最多不得超过5人。表中内容填写不下的，可另加附页。工法内容简述：简要阐述了桥架装配式施工工法的技术特点、工艺原理和施工工艺过程。具体介绍了包括BlM建模及综合排布、桥架编号和配电箱与桥架一体化连接等施工流程的具体操作要点，还包括了质量控制、安全措施、环保措施、效益分析等。通过传统桥架施工方法对比，突出了桥架装配式施工的技术优势和经济效益。关键技术及保密点（有专利权的，请注明专利号）：关键技术：（1）运用BlM进行管线综合排布。通过合理化的组合实现桥架的模块化安装。（2）制定统一的桥架及配件编号原则，保证桥架从生产到组合拼装，最后到现场安装，整个过程与模型保持高度统一。（3）运用配电箱与桥架一体化技术，配电箱无需在现场进行二次开孔，消除现场开孔的毛刺对电缆的损失。同时提高配电式安装的整体观感效果。保密点：无技术水平和技术难度（包括国内外同类技术水平比较）：该工法将桥架在车间进行定尺生产，极大的降低了桥架的损耗。同时，桥架到施工现场后不需要进行二次加工。现场不具备桥架安装条件时，可在生产车间进行预制和组合。现场具备条件后，将已组合好的桥架模块运输至现场即可安装。极大节省了桥架安装的施工工期。无论是从技术可行性还是经济效益方面，都具有无可比拟的优势。工程应用情况及推广应用前景：该工法在*地块住宅项目得到了很好的应用，技术安全可靠、材料经济实用，节省工期、降低人工成本，而且防腐效果良好，得到业主单位的一致好评。此工法将会是工程量较大的桥架安装的最佳选择，在住宅、大型商业综合体、厂房类项目将得到广泛应用。经济效益和社会效益：施工简单，工期短，减少桥架施工的损耗。配电室成型外观漂亮，电缆敷设过程中不受损伤，具有推广价值。工法要完成单位意年月日（公章）中建局审定意见年月日（公章）住宅项目桥架及配电箱（柜）装配式施工工法*公司1 .前言随着建筑市场由高速、粗放、低效的发展模式向低速、精细、高效发展模式的转型，市场竞争力越来越激烈，客户的行业知识素养“质”的变化和对产品的质量要求越来越高，建筑施工单位如何在这个转型阶段实现完美转型，提升市场核心竞争力，打造优质品牌是每个单位必须且急需思考和面临的问题。精益建造是综合生产管理理论、建筑管理理论以及建筑生产的特殊性，面向建筑产品的全生命周期，持续地减少和消除浪费，最大限度的满足顾客的要求的系统性的方法。精益建造的核心理念是拒绝浪费、减少没有价值和不能带来增值的活动。其最终的管理目标是减少多余工序、减少工作面闲置、减少资源浪费、提高一次成优率，减少一次性措施投入，追求达到“零浪费”、“零库存”、“零缺陷”、“零事故”、“零返工”、“零窝工”。精益建造理念为建筑施工单位在建筑市场转型期指明了思路和方向，不仅要深入学习，而且要大范围推广，在不同规模、不同类型的项目中开展实践，拓深方法路径，深度融合项目集成管理体系，吸纳更多典型案列做法，引导项目应用精益建造方法提升均质履约水平，减少浪费，降低消耗，实现增值提效。本工法，依托天津中新生态城*地块住宅项目，结合精益建造理念对桥架及配电箱（柜）装配式安装进行分析和总结形成。2 .工法特点（1）通过BIM技术将机电管线进行综合排布，将排布好的桥架及桥架配件进行分段组合。发给厂商进行模块化生产。（2）生产好的桥架模块，按编号发送到项目，在现场再进行组装。（3）配电箱柜提前由厂商加工好孔洞和与桥架连接的配件。配电箱柜和桥架一体化连接。(4)桥架和配电箱柜无需在现场进行二次加工，提升桥架安装的效率，节省工期。3 .适用范围本工法适用于住宅、大型商业综合体和厂房类项目的桥架施工。4 .工艺原理(1)项目电气工程师根据设计院电气设计图纸，充分理解设计意图，在满足施工规范要求的前提下，对电缆桥架进行二次深化。(2)运用BIM技术对项目全专业系统管线进行3D建模，并综合排布，解决各系统间的碰撞问题，并生成可用于指导现场施工的桥架施工图。(3)依据BIM模型图纸，对项目桥架、配件进行分段和编号，并编制桥架及配件拼装组合清单和材料采购计划，发给专业生产厂家进行模块化生产。(4)根据电缆桥架的尺寸和安装时的离墙距离，确定配电箱、柜的开口尺寸的位置，提前在生产车间内将配电箱、柜开口。(5)现场具备施工条件时，模块化生产的桥架和配电箱运输至现场进行拼装。减少现场桥架量尺、下料的工序，节省工期；同时，不需对配电箱、柜进行二次切割，消除毛刺对线缆的破坏，即保证现场桥架、配电箱安装的美观性，同时又提升施工质量。5 .施工工艺流程及操作要点5.1. 施工工艺流程熟悉图纸一BlM建模及综合排布一根据模型图纸对桥架编号一编制桥架需用采购计划一厂家生产及供货一配电箱与桥架一体化安装一现场拼装5.2.1熟悉图纸以下图纸为*项目15号楼建筑图，地上18层，地下两层和屋面设备层。本单体总配电室位于地下二层配电室内，配电方式为树干式供电，总电源引自小区内总变电室，外线电缆进入单体后通过桥架引至地下二层总配电室内的进线开关柜，然后通过四个出线柜引出电缆为本单体地下室及各楼层供电，地下室及竖向干线电缆敷设于桥架内。我司施工范圉为单体总配电室的进线、出线桥架，电缆、配电柜安装，本工法就桥架安装、箱柜体安装、桥架安装进行二次深化设计。图5.2.1-1屋面电气平面图图5.2.1-2建筑里面图图5.2.1-3地下二层电气平面图图S.2.2-3桥架及配电柜模型图522-4地下室机电管线排布碰撞检测图5.2.2-5根据碰撞检测进行模型调整图5.2.2-6调整后模型BIM建模及综合排布注意事项：1、根据图纸要求建模；2、各专业建模满足设计及施工规范要求；3、各专业碰撞交叉区域调整要进行商务对比分析，以最优方案为准。5.2.3 根据模型图纸对桥架编号编号原则：利用BlM软件并通过合理化的组合实现桥架的模块化安装，减少现场桥架拼装、连接的工程量，提高施工效率，减免浪费、降本增效。编号要求：、根据施工图要求利用BlM件优化排布桥架模型图纸；、根据桥架的区域划分制作分区桥架大样图：、对模型图中的每个短节、配件、直线段进行编号，此编号为桥架图纸编号；、非标准件和组合件按照顺序进行编号，以免漏编号及跳号：、根据桥架图纸编号对桥架短节、配件和直线段进行合理化的组合拼装并形成桥架生产及安装编号。短接、配件、非标准件和组合件编号示例：XX项目-XX楼-XX区域T拼装形成的半成品：XX项目-XX楼-XX区域地下室区域内桥架及配件编号如下：(1)桥架及配件编号图5.2.3-1地下室部分桥架图纸编号大样图（2）根据桥架图纸编号对桥架进行合理的组合拼装形成桥架及配件拼装组合清单和桥架生产编号，实现模块化。表5.2. 3轿架及配件拼装组合清单I批注Sl:建议此处考虑一个预留调节段序号桥架图纸编号是否组合桥架生产及安装编号11否22、3是34否4520是521、22是623否724否825-31是932否1033、34是以上清单中桥架生产及安装编号为示意编号，具体编号方式结合项目实际情况编制，建议按照单体、部位制作编号，桥架及配件的规格尺寸详见第四部分物资需用计划清单。（3）根据桥架及配件拼装组合清单建立桥架生产及安装编号大样图图5.2.3-2桥架生产及安装编号大样图5.2.4 编制桥架需用采购计划根据分区桥架生产及安装编号大样图建立相应的分区桥架需用采购计划。如地下室部分:2122A藻M,Lr.RMii鼻谷HIIOOnHi§Mwo?§充O2730018p27|§柒027300,8。,27ixs今400100M0,203400x0040Q100s,wa槽式侨N5'TWl唐式崎犁S-上8A粕式粉X*平传It或赣累4004100400100400ei0040041004004100个IOOtlOO400*100400.1004001000.1533图5.2.4生产及安装编号大样图5.2.5 厂家生产及供货项目通过公开招标选取满足项目要求的桥架及配电箱供应方，将编制好的桥架及配电箱需用计划发于厂家并进行生产方面的技术交底，确保桥架及配电箱按照我司要求进行生产加工。现场制作并张贴好桥架生产及安装编号样板图，用于指导施工作业人员寻找对应编号的构件。桥架安装编号大样图如F：工程名称*魅单体*辕椽成独J理/里井/躺野殿趟号图5.2.5-1桥架生产及安装编号样板图本工法针对住宅工程进行编制，现场桥架生产及安装编号的样板图为示例样板，具体详细的编号方式根据项目情况进行调整，不仅要利于厂家的生产，而且要利于现场桥架的区别及安装。5.2.6 配电箱与桥架一体化连接为了避免配电箱与桥架连接时对箱体的二次切割和消除由于箱体切割的毛刺对线缆保护层的破坏，需对配电箱的生产进行细部深化。首先，做好精准策划，根据配电箱、柜进出线、缆总量先确定桥架的尺寸，然后确定箱、柜体与桥架连接的开口尺寸；其次，提前策划好桥架距墙的距离，以此来确定箱、柜体与桥架连接处开口的具体位置；第三，由配电箱供应商次性将配电箱、柜进出线、缆图5.2. 6 3配电箱与桥架连接图图5.2. 6-4配电箱与桥架接地连接图5.2.7现场拼装根据BlM建模图纸对配电箱、柜和桥架进行精准定位放线，精确安装配电箱、柜支架及基础底座，合理布置桥架支架，确保配电箱、柜和桥架的精准安装。对已到场的桥架进行按照安装区域进行分类存放，并根据桥架生产及安装编号图对已到场的桥架进行核实，确保到场的桥架和需用计划一致、无误。对施工班组进行安装技术交底，施工过程随时复核，确保桥架及配电箱装配式施工顺利实现。6.材料与设备6.L施工机具用量计划以*地块住宅项目桥架施工为例：表6.2主要施工机具及测量仪器用表序号施工机械名称规格、型号单位数量备注1经纬仪
