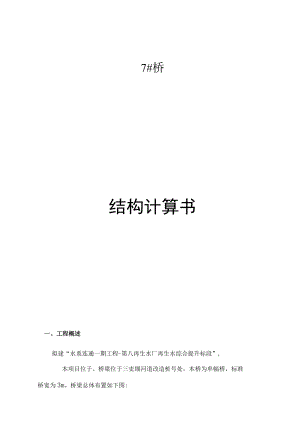

7#桥结构计算书.docx
7#桥结构计算书一、工程概述拟建“水系连通一期工程-第八再生水厂再生水综合提升标段”,本项目位于。桥梁位于三吏堰河道改造桩号处，本桥为单幅桥，标准桥宽为3m。桥梁总体布置如下图:准)r*TOO22000二、主要技术标准(1)设计荷载：人群荷载：5.0kNm2;二期恒载：铺装面层采用810c混凝土调平层+5Cnl面层，容重均按26knm3,栏杆(单侧)按3kn/m；结构整体升降温：±25。(2)抗震设防烈度为7度，设计地震分组为第三组，场地基本地震动峰值加速度值为0IOg,基本地震动加速度反应谱特征周期值为0.45s(3)设计安全等级：二级；(4)环境类别：I类；(5)设计基准期：100年。三、设计规范1、城市桥梁设计规范(CJJ11-2011)(2019年版)2、城市桥梁抗震设计规范(CJJI66-2011)3、城市桥梁工程施工与质量验收规范(CJJ2-2008)4、城镇桥梁钢结构防腐蚀涂装工程技术规程(CJJ/T235-2015)5、公路桥涵设计通用规范(JTGD60-2015)6、公路与工桥涵设计规范(JTGD61-2005)7、公路桥涵地基与基础设计规范(JTG3363-2019)8、建筑与市政地基基础通用规范(GB55003-2021)9、建筑与市政工程无障碍通用规范(GB55019-2021)10、城市道路交通工程项目规范(GB55011-2021)11、城市道路交通设施设计规范(GB50688-2011)四、主要材料及计算参数4.1混凝土人行天桥桥墩采用C35混凝土，基础采用C30混凝土。其轴心抗压设计强度、轴心抗拉设计强度、弹性模量等指标应满足公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018)的材料要求QC30混凝土：轴心抗压强度设计值fcd=13.8Mpa,轴心抗拉强度设计值ftd=l.39Mpa,弹性模量Ec=3.0xl04MpaoC35混凝土：轴心抗压强度设计值fcd=16.IMpa,轴心抗拉强度设计值ftd=l.52Mpa,弹性模量Ec=3.25xl04Mpao4.2普通钢筋一般钢筋直径大于等于12mm者为HRB400钢筋，直径小于等于IOmin者为HPB300钢筋。HPB300.HRB400钢筋标准应分别符合钢筋混凝土用钢第1部分：热轧光圆钢筋(GB1499.1-2008),钢筋混凝土用钢第2部分：热轧带肋钢筋(GB1499.2-2007)标准的规定。HPB300钢筋：抗拉标准强度fsk300Mpa,弹性模量Es=2.1×105MpaoHRB400钢筋：抗拉标准强度fsk400Mpa,弹性模量Es=2.0×105Mpao4.3钢材钢材的弹性模量、设计抗压(拉)强度参数等基本参数均按规范取值。Q355钢材：拉、压设计强度值为305MPa4.4计算荷载取值永久作用一期恒载：按照实际结构尺寸考虑。二期恒载(桥面铺装与栏杆总和)：设计按18kNm取值。可变作用人群荷载整体计算中按照5.0kNm2设计。温度荷载结构整体升温：25结构整体降温：-25；五、人行天桥计算模型桥梁纵向计算按梁单元建模计算，根据实际施工过程及使用过程的最不利状况，进行荷载组合，求得结构最不利状态下的应力和位移,按规范中所规定的各项容许指标，并得出结构自振频率，验算主梁是否满足要求。5.1梁单元计算简图采用桥梁博士4.O软件，建立天桥主桥模型。天桥主桥离散模型图六、人行天桥主桥上部结构分析6.1强度验算弯曲正应力验算根据公路钢结构桥梁设计规范(JTGD64-2015)第5.3.1条第1款的规定，桥梁钢结构构件翼缘板的弯曲正应力应满足下式要求:My,YOq=YO而fdWeff上缘正应力验算TH.DoctorBridge度管矽段】曲面R%及本蛆合铜结构比缕应力包结图上缘弯曲正应力包络图由上缘应力包络图可见箱梁上缘正应力满足规范要求。下缘正应力验算TH.DoctorBr iig潮恸段在做面震面仪取现含铜结怜隙应力笆络明29.2«下缘弯曲正应力包络图由下缘应力包络图可见箱梁上缘正应力满足规范要求。折算应力验算根据公路钢结构桥梁设计规范(JTGD64-2015)第5.3.1条第4款的规定，受弯实腹式构件腹板在正应力。X和剪应力共同作用时，应满足下式要求：Y。悟+(*1TH.DoctorBridge折算应力包络图6.2整体/腹板稳定验算根据公路钢结构桥梁设计规范(JTGD64-2015)第5.3.2条的规定，当不满足5.3.2条第1款时，应按规定进行整体稳定验算。上缘稳定正应力验算上缘稳定正应力验算表单元号节点号上缘容许值。max上缘。max是否通过上缘。min容许值。min上缘。min是否通过(MPa)(Mpa)(Mpa)(Mpa)110285.00是0-285.00是22-0.02285.00是-0.13-285.00是33-0.02285.00是-0.13-285.00是447.53285.00是1.25-285.00是557.53285.00是1.25-285.00是6616.52285.00是2.74-285.00是7716.51285.00是2.74-285.00是8820.16285.00是3.34-285.00是9920.16285.00是3.34-285.00是101018.46285.00是3.05-285.00是111118.45285.00是3.05-285.00是121211.42285.00是1.87-285.00是131311.40285.00是1.86-285.00是1414-0.04285.00是-0.30-285.00是1515-0.04285.00是-0.31-285.00是1616-0.90285.00是-5.50-285.00是1717-0.90285.00是-5.51-285.00是1818-2.02285.00是-12.27-285.00是1919-2.02285.00是-12.27-285.00是2020-1.04285.00是-6.39-285.00是2121-1.04285.00是-6.39-285.00是2222-0.29285.00是-2.10-285.00是2323-0.29285.00是-2.10-285.00是24242.64285.00是0.08-285.00是25252.65285.00是0.08-285.00是下缘稳定正应力验算下缘稳定正应力验算表单元号节点号下缘容许值。max下缘。max是否通过下缘。min容许值。min下缘。min是否通过(Ml,a)(Mpa)(Mpa)(Mpa)100275.00是0-275.00是2-0.070.30275.00是0.05-275.00是326.760.30275.00是0.05-275.00是445.02-0.97275.00是-5.83-275.00是554.02-0.97275.00是-5.83-275.00是653.78-2.12275.00是-12.79-275.00是744.29-2.12275.00是-12.79-275.00是825.56-2.59275.00是-15.62-275.00是9-0.25-2.58275.00是-15.61-275.00是10-4.93-2.36275.00是-14.30-275.00是11-11.33-2.36275.00是-14.29-275.00是12-4.64-1.45275.00是-8.85-275.00是13-0.67-1.44275.00是-8.83-275.00是1416.020.72275.00是0.09-275.00是1528.690.73275.00是0.09-275.00是1631.4913.11275.00是2.14-275.00是1724.4313.12275.00是2.14-275.00是187.4929.23275.00是4.82-275.00是19-2.2429.24275.00是4.82-275.00是20-12.6915.22275.00是2.48-275.00是21-4.5815.22275.00是2.48-275.00是22-0.325.00275.00是0.68-275.00是2324.024.99275.00是0.68-275.00是2441.94-0.06275.00是-2.05-275.00是2550.62-0.06275.00是-2.05-275.00是上/下缘稳定正应力均满足规范要求。腹板稳定系数验算根据公路钢结构桥梁设计规范（JTGD64-2015）第5.3.3条第2款的规定，腹板的稳定应满足规范要求。对应正应力（OIa基本络合丽结构）对应网应力（01aJE本绢合钢结构）腹板稳定验算应力图腹板稳定验算表：单元号节点号是否通过对应正应力对应剪应力(MPa)(MPa)112是0.28-1.2122是0.288.453是7.396.6333是7.396.634是16.213.5944是16.213.595是19.790.5655是19.780.566是18.12-2.
