3#教辅用房、4#食堂、门卫室--室外噪声模拟分析报告.docx

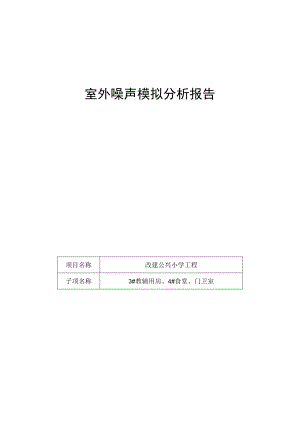

室外噪声模拟分析报告项目名称改建公兴小学工程子项名称3#教辅用房、4#食堂、门卫室1 .工程概况12 .评价标准12.1 评价依据12.2 标准要求13 .模拟方法23.1 模拟软件23.2 分析模型43.3 计算条件53.4 参数设置54 .模拟结果及分析54.1 场地噪声分布64.2 噪声敏感建筑噪声分布（仅参评建筑）95 .结论131 .工程概况本项目位于四川省成都市双流区怡心街道，用地性质为教育科研用地。项目规划建设净用地面积为24369.63规划总建筑面积为8561.95本次报审范围为新建建筑：3#教辅用房、4#食堂和门卫室。项目效果图如下所示：图1项目效果图2 .评价标准2.1 评价依据（1）建筑环境通用规范GB55016-2021；（2）环境影响评价技术导则声环境HJ2.4-2009；（3）声环境功能区划分技术规范GB/T15190-2014（4）四川省民用绿色建筑设计施工图阶段审查技术要点（试行）（2020版）（5）建筑设计图纸相关文件2.2 标准要求1 .建筑环境通用规范GB55016-2021中规定五类声环境功能区的环境噪声限值如下所示：A.O.1声环境功能区分类应符合表A.0.1的规定。表AJLl声环境功能区分类声环境功如区类别区域特征。类指康复疗养区等特别需要安静的区域1类指以居民住宅一医疗£鼠夕化教育、科研设计、行政办公为主要功能.着要保持安静的区域2类指以商业金融、集市.贸易为主要功能,或者居住、商业、工业混杂.需要维护住宅安睁的区域3类<指以工业生产、仓储物流为主要功能，需要防止工业噪声对周懵泉境产生严重影响的区域0指交通干线两定距离之内,需要防止交通噪声对周围环境产生严重影响的区始包.Ia类和Ib类两种类型M类为高速公路、一级公就7二级公路、城市快速路、城市主r路、城市次路、城次轨道交通（JtfetfiiS）,内河航道两侧区域：4b类为铁路F线两恻区域注：1.根据中华人民共和国环境噪声污染防治法，“昼间”是指6:00至22:00之间的时段；“夜间”是指22：00至次日6:00之间的时段。本项目所在区域声环境执行建筑环境通用规范GB55016-2021功能区1类区域标准。表2.2-2声功能区噪声限值单位：dB（A）类别昼间夜间1类55452.成都市绿色建筑施工图设计与审查技术要点（2021版）第3.1.2.27条中规定：场地内的环境噪声优于现行国家标准声环境质量标准GB3096的要求，评价总分值为10分，并按下列规则评分：（1）环境噪声值大于2类声环境功能区标准限值，且小于或等于3类声环境功能区标准限值，得5分。（2）环境噪声值小于或等于2类声环境功能区标准限值，得10分。3 .模拟方法3.1 模拟软件本报告采用噪声软件SlDU进行模拟计算分析。SlDU是一款噪声计算、评估和预测软件，计算原理源于国际标准化组织规定的IS09613-2：1996户外声传播的衰减的计算方法、国内公布的GB/T17247.2T998声学户外声传播的衰减第2部分：一般计算方法和环境影响评价技术导则HJ2.4-2009.公路建设项目环境影响评价规范JTGB03-2006o本报告给出了项目场地的平面噪声分布以及噪声敏感建筑的立面噪声值，并依据声环境功能区划分技术规范GB/T15190-2014,判断场地内环境噪声模拟结果是否满足声环境质量标准(GB3096-2008)的相关规定。图2建设项目室外声环境分析模型平面图3.3 计算条件网格设置平面网格间距：20x20米平面网格离地高度：1.5米立面网格间距：5×5米0地面效应地面高度：0米计算考虑地面效应地面效应计算方法：导则算法0噪声反射障碍物考虑的最大反射次数：10空气吸收气压：101325Pa气温：16团湿度：50%团达标统计建筑物噪声最大值统计方式取距离建筑物底标高1.5米沿线点场地环境噪声达标统计方式场地内命名参评建筑物全部达标3.4 参数设置本项目参与计算的噪声源如下表所示:表3.5-1公路噪声源单位：dB(A)路段名称路面材料时段设计车速km/h小型车中型车大型车车流量Wh7.5m处A声级车流量Wh7.5m处A声级车流量Wh7.5m处A声级公路沥青昼间40200652065572混凝土夜间4060665640724,模拟结果及分析经过软件模拟计算，预测出昼间和夜间两种工况下的场地噪声分布情况，包括场地噪声平面分布彩图、参评建筑沿建筑底轮廓线1.5米高度处噪声分布、参评建筑立面噪声级分布等彩色分析图和数据分析图。4.1场地噪声分布建筑公路轨道绿化带离散点声屏障点声源图4场地L5m高度处声压级分布图（昼间）图5场地L5m高度处声压级分布图（夜间）图6场地噪声分布俯瞰图（昼间）图7场地噪声分布俯瞰图（夜间）4.2噪声敏感建筑噪声分布（仅参评建筑）参评建筑昼间和夜间沿底轮廓线1.5米分析高度处噪声分布情况，每栋参评建筑物俯视图圆圈内上下两个数字分别表示该建筑的昼间和夜间最大噪声值，红色填充代表该建筑昼间或夜间噪声值至少有一项超过三类声功能区限值，绿色填充代表该建筑物昼间或夜间噪声值均小于等于三类声功能区噪声限值，青色填充代表该建筑物昼间或夜间噪声值均小于等于二类声功能区噪声限值。本项目室外昼间和夜间噪声分析及达标情况如下：O。SOoOoOOOoOOo图8参评建筑附近区域L5m高度处声压级平面分布图（昼间）OOOOOc°%OOoOOJ3-7Q43OOO0OOOOo42OOOoO0OoO0464O4图9参评建筑附近区域L5m高度处声压级平面分布图（夜间）参评建筑昼间和夜间沿立面噪声分布情况，在每个计算立面上用圆圈标识出该面噪声最大值，昼间和夜间计算情况分别如下：8075706560555045403530图10参评建筑附近区域声压级鸟瞰分布图（昼间）图11参评建筑附近区域声压级鸟瞰分布图（夜间）表4.2参评建筑达标统计单位：dB（A）建筑名称声环境功能区1.5米高度沿线噪声最大值噪声限值达标情况昼间夜间昼间夜间1类39335545达标1类48435545达标1无43375545达标1类47415545达标1类50445545达标1类47425545达标1类24185545达标1类47415545达标1类47415545达标1类40345545达标1类46405545达标5.结论表5-1声功能区达标统计表单位：dB(A)名称类型包含建筑噪声最大值噪声限值达标情况昼间夜间昼间夜间区域1类50445545达标综上所述，经过软件模拟和结果统计分析，本项目满足成都市绿色建筑施工图设计与审查技术要点(2021版)第3.1.2.27条规定：环境噪声值小于或等于2类声环境功能区标准限值，得10分。
