装配式混凝土结构钻芯法检测、推定系数、阵列超声法、钢筋套筒灌浆连接质量、钻孔内窥法、X射线成像法.docx

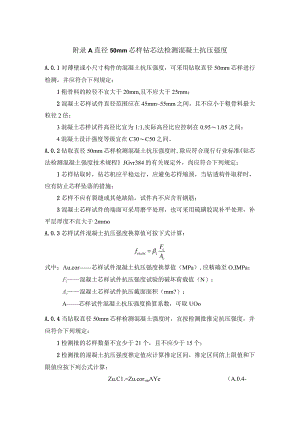

附录A直径50mm芯样钻芯法检测混凝土抗压强度A.0.1对薄壁或小尺寸构件的混凝土抗压强度，可采用钻取直径50mm芯样进行检测，并应符合下列规定：1粗骨料的粒径不宜大于20mm,且不应大于25mm；2混凝土芯样试件直径范围应在45mm55mm之间，且不应小于粗骨料最大粒径2倍；3混凝土芯样试件高径比宜为1:1,实际高径比应控制在0.951.05之间；4混凝土设计强度等级宜在C30C50之间。A.0.2钻取直径50mm芯样检测混凝土抗压强度时,除应符合现行行业标准钻芯法检测混凝土强度技术规程JGvr384的有关规定外，尚应符合下列规定：1芯样钻取时，钻芯机应平稳运行，应避免芯样缩颈，当钻透构件取样时，应有防止芯样坠落的措施；2芯样不应有裂缝或其他缺陷，试件内不应含有钢筋；3混凝土芯样试件的端面可采用磨平处理，也可采用硫磺胶泥补平处理，补平层厚度不宜大于2mmoA.0.3芯样试件混凝土抗压强度换算值可按下式计算：式中：u.cor芯样试件混凝土抗压强度换算值（MPa）,应精确至O.IMPa；Fc混凝土芯样试件抗压强度试验的破坏荷载值（N）；Ac混凝土芯样试件抗压截面面积（mm?）；A芯样试件混凝土抗压强度换算系数，可取UOoA.0.4当钻取直径50mm芯样检测混凝土强度时，宜按检测批推定抗压强度，并应符合下列规定：1检测批的芯样数量不宜少于21个，且不应少于15个；2检测批的混凝土抗压强度推定值应计算推定区间，推定区间的上限值和下限值应按下列公式计算：Zu.C1.=Zu.cor,mYe（A.0.4-1）(A.0.4-2)fcu,cor.mny f .N J J CU,COQ i=1.(A.0.4-3)*ju,c2-ru,cor,m-z*SCUtCOr'cu.cor-（A.0.4-4）式中：u,e混凝土抗压强度推定上限值（MPa）,应精确至O.IMPa；u1e2混凝土抗压强度推定下限值（MPa）,应精确至0.1MPa；1.cor,m芯样试件混凝土抗压强度换算值的平均值（MPa）,应精确至O.IMPa；S芯样试件混凝土抗压强度换算值的标准差（MPa）,应精确至O.OIMPa；u,cow第i个芯样试件混凝土抗压强度换算值（MPa）,应精确至O.IMPa；I、k2推定系数，可按本标准附录BO1.条的规定取值；n芯样数量。3抗压强度推定上限值KU同和抗压强度推定下限值人“2所构成推定区间的置信度宜为0.90,也可为0.85；4.cu,e1.和Au,e2之间的差值不宜大于5.0MPa和0.10几皿m两者的较大值;5,e和,e2之间的差值大于5.0MPa和010几皿m两者的较大值时，可适当增加样本容量或重新划分检测批进行补充检测，直至满足本条第4款要求；6当不具备本条第5款条件时，不宜进行批量推定；7当具备本条第4款条件时，宜以TUe1.作为检测批混凝土强度的推定值;8确定检测批混凝土抗压强度推定值时，可剔除混凝土芯样试件抗压强度样本中的异常值，剔除规则应符合现行国家标准数据的统计处理和解释正态样本离群值的判断和处理GB/T4883的有关规定。A.0.5当按单个构件推定混凝土强度时,混凝土芯样试件的数量不应少于3个，单个构件的混凝土抗压强度推定时不应进行数据的舍弃，且推定值应取芯样试件混凝土抗压强度值中的最小值。附录B推定系数B.0.1对符合正态分布的数据样本，当错判概率和漏判概率为0.05或0.10时,0.05分位值的推定系数可按表B.0.1取值。表B.0.10.05分位值的推定系数样本数量nk,42().050.1()0.05().1()50.8180.9824.2033.40060.8751.0283.7083.09270.9201.0653.3992.89480.9581.0963.1872.75490.9901.1223.0312.650101.0171.1442.9112.568111.0411.1632.8152.503121.0621.18()2.7362.448131.0811.1962.6712.402141.0981.2102.6142.363151.1141.2222.5662.329161.1281.2342.5242.299171.1411.2442.4862.272181.1531.2542.4532.249191.1641.2632.4232.227201.1751.2712.3962.208211.1841.2792.3712.190221.1931.2862.3492.174231.2021.2932.3282.159241.2101.3(X)2.3092.145251.2171.3062.2922.132261.2251.3112.2752.120271.2311.3172.2602.109281.2381.3222.2462.099291.2441.3272.2322.089301.2501.3322.2202.080311.2551.3362.2082.071321.2611.3412.1972.063331.2661.3452.1862.055341.2711.3492.1762.048351.2761.3522.1672.041361.2801.3562.1582.034371.2841.3602.1492.028381.2891.3622.1412.022391.2931.3662.1332.016401.2971.3692.1252.010411.3001.3722.1182.(X)5421.3041.3752.1112.000431.3081.3782.1051.995441.3111.3812.0981.990451.3141.3832.0921.986461.3171.3862.0861.981471.3211.3892.0811.977481.3241.3912.0751.973491.3271.3932.0701.969501.3291.3962.0651.965601.3541.4152.0221.9337()1.3741.4311.9901.9098()1.3901.4441.9641.890901.4031.4541.9441.8741001.4141.4631.9271.8611101.4241.4711.9121.8501201.4331.4781.8991.840B.0.2对符合正态分布的数据样本，当错判概率和漏判概率为0.05或0.10时,0.5分位值的推定系数可按表B.0.2取值。表B.0.20.5分位值的推定系数样本数量nk0.050.1050.9530.68660.8230.60370.7340.54480.6700.50090.6200.466100.5800.437110.5460.414120.5180.394130.4940.376140.4730361150.4550.347160.4380.335170.4230324180.4100314190.398030520().3870.297210.3760.289220.3670.282230.3580.27624().3500.269250.3420.26426().3350.258270.3280.253280.3220.248290.3160.2443()0.3100.2393103050.235320.3000.231330.2950.228340.2900.224350.2860.221360.2820.218370.2780.215380.2740.212390.2700.209400.2660.206410.2630.204420.2600.201430.2570.199440.2530.196450.2500.194460.2480.192470.2450.190480.242().18849().2400.186500.2370.184600.2160.167700.1990.155800.1860.14490().1750.136IOO0.1660.1291100.1580.123120().151().118附录C阵列超声法检测混凝土内部缺陷C.0.1阵列超声法检测的缺陷可包括下列类型：1现浇混凝土内部的孔洞、空洞、不密实、夹渣、裂缝等缺陷；2混凝土内部结合面的剥离、脱粘、缝隙；3采用超声单面平测法可以发现的其他内部缺陷。C.0.2阵列式多探头超声设备应符合下列规定：1设备可由主机、阵列式排布的超声探头和分析软件等组成；2仪器应具备扫描成像、波形及图像实时查看、原始数据保存和导出等功能；3探头宜采用干耦合式换能器，探头数量不宜少于24个；4探头主频范围宜在IOkHZIOokHZ之间，且换能器的实测主频与标称频率之差不应大于10%；5接收放大器频率响应范围应在IOkHZ50OkHZ之间，增益不宜小于40dB；C.0.3测区、测线及测点布置应符合下列规定：1待测混凝土表面不应有抹灰、饰面等装饰层，并应避开存在蜂窝、麻面、裂缝等外观缺陷的区域，当表面不平整时可进行磨平处理；2测区的布置和大小应覆盖怀疑存在缺陷的全部范围，测区与被测构件边缘的距离、测试深度应满足仪器设备的使用要求；3测线宜沿测区的长度方向布置，测点宜在测线上均匀连续布置，测线间距不宜大于探头区宽度与探头行距之差，测点间距不宜大于探头区长度与探头列距之差（图C.0.3）；4应对测区、测线和测点进行编号，并应记录所在位置。
