酒店室外工程施工组织设计工程文档范本.docx

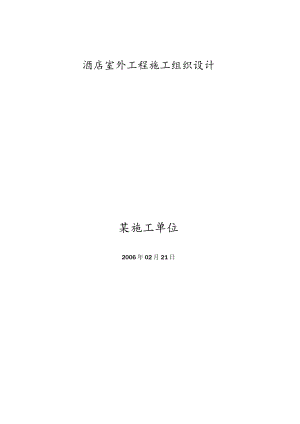

酒店室外工程施工组织设计某施工单位2006年02月21日目录第一章编制依据错误!未定义书签。第二章工程概况错误!未定义书签。第三章施工部署错误!未定义书签。第四章主要分部分项工程施工方案错误!未定义书签。第五章季节施工措施错误!未定义书签。第六章施工管理措施错误!未定义书签。第七章施工平面布置错误!未定义书签。第一章编制依据(一)施工图建筑设计研究所设计的施工图纸.(二)主要图集、标准、规程、规范：1、图集：华北地区标准图88J9(外工程)2、标准、规程、规范：(1)采暖与卫生工程施工及验收规范(2)土方与爆破工程施工及验收规范(3)地基与基础工程施工及验收规范(4)电气装置安装工程施工及验收规范(5)砌体工程施工及验收规范(6)建筑工程施工测量规程(7)建筑工程冬期施工规程(8)建筑安装工程资料管理规程()招标文件及对现场的踏勘.(四)工程建设地点的现场条件：场地地形平坦、宽阔,施工用水、用电可以满足施工需要,场外至场内交通条件较好.第二章工程概况本工程为某酒店室外工程,主要内容为室外管沟及水暖、电气管线敷设,室外道路及围墙、花坛.土建内容包括：管沟土方开挖及回填、电缆井、花岗岩地面铺设、花坛及围墙砌筑、铁艺安装等.水暖内容包括：水管、生活热水管、消防水管、空调水管、喷淋水管、采暖水管的敷设以及各类管道的打压、冲洗、试水;设计要求的保温、防腐、保护等.强电施工内容包括：电缆敷设.第三章施工部署(一)工程目标1、质量目标：实现对业主的质量承诺，以领先行业水平为目标,严格按照合同条款要求及现行规范标准组织施工,工程质量优良.2、安全目标：按*市文明安全工地标准施工.并充分利用我单位优势，在现场设立公安派出所,派2名公安干警和数名保安负责现场安全保卫工作,保证酒店安全营业.3、工期目标：科学组织施工,合理安排工序穿插.我方工期安排如下：1、水电管线敷：2、室外地面、围墙等工程：4、主要施工技术工人配备：木工：5人钢筋工：5人瓦工：15人电工：10人水暖工：10人壮工30人电焊工5人.总计：80人.(二)施工部署1现场作业队及分工：(1)瓦工作业队：负责花坛、围墙砌筑工程;地面块材铺设、围墙石材的施工.(2)电气工程作业队：负责管线敷设工作.(3)水、暖工程作业队：负责水暖安装、管线敷设、水暖设备的安装调试工作.2、施工顺序：围墙砌筑时,将现有围挡拆一段砌筑一段并安装好栏杆,保持围挡始终封闭.3、现场设两台砂浆机,负责砌筑及地面砖铺设砂浆的搅拌.(三)施工准备工作1、技术准备工作：入场后组织各专业技术人员认真学习设计图纸,领会设计意图,做好图纸会审.编制施工组织设计,编制分部、分项工程施工技术措施,做好技术交底,指导工程施工.(3)认真做好工程测量方案的编制，做好测量仪器的校验工作，认真做好原有控制桩的交接核验工作.(4)编制施工预算,提出主要材料用量计划.2、劳动力及物质、设备准备工作：(1)组织施工力量,做好施工队伍的编制及其分工,做好进场三级教育和操作培训.(2)落实人员，制定相应的管理制度.(3)根据预算提出材料供应计划，编制施工使用计戈J,落实主要材料,并根据施工进度控制计划安排,制定主要材料、半成品进场时间计划.(4)组织施工机械进场、安装、调试,做好开工前准备工作.第四章主要分部分项工程施工方案(一)测量方案1施工测量的准备工作：(1)了解工程的总体布局、定位及标高情况.(2)对图纸进行校核.(3)确定放线精度.(4)测量设备、仪器确保在有效期内.2、场区平面控制网：(1)平面控制网的测设：按图纸给定的桩位点A、B、C三点建立平面控制网.1)平面控制网的精度要求：根据使用特点,布网精度为二级,测角中误差为±12,边长相对误差为1/15000.2)距离丈量方法：距离丈量采用I级钢尺,丈量时必须使用弹簧秤,并进行往返测量.并考虑尺长、温度、倾斜、拉力等各项改正数.具体公式为：L=Lo-L长-L误-AL高一L拉=Lo实L_a(t-t0)L0+(考虑采用标准拉力，则拉力改正数不计)式中：L-丈量时钢尺读数t一鉴定时标准温度L0实际距离a-一钢尺线膨胀系数L实-一钢尺实际长度t-测量时实际温度L明一钢尺名义长度h两端高差3)角度测设方法：如图所示：根据已知的起始方向,测设角度用正倒镜法测出NAOBI后,用经纬仪精确测设出NAOB产a1,a1与a的差为B,过Bl点作0B”并量取距离.(2)高程控制网测设：高程引入采用原场区内已知水准点进行测设,组成建筑物的高程控制网,控制网的测量采用附和测法.闭合差的要求：LL：为附和线路长度.±12Lmm3、管沟、围墙基础开挖和施工放线:(1)开挖放线1)按图纸尺寸撒出管沟开挖边线及放坡线.2)开挖接近基底时,随时进行抄平,及时在沟侧帮钉小木桩进行控制.(2)砌筑施工放线：D做完垫层后,检查垫层标高.2)在垫层上放出砌筑的位置线.4、地而铺设标高控制在地面垫层和找平层施工时，按设计标高放坡.用水准仪后视标高控制点，然后前视测出各点标高,做好灰饼,间距1叫呈梅花形布置,做为垫层施工的依据.(二)土方开挖1、土方开挖(1)施工准备：D审查设计图纸,核对平面尺寸和基底标高,摸清地下构筑物及地下管线分布情况,与甲方确认.2)现场工程定位放线工作已完成,场区内的控制网点已设立,且不受土方开挖的影响.3)开挖边线已用白灰撒好,其范围内的障碍物不影响土方开挖.(2)开挖方案：本工程因土方开挖量较少且地下障碍物较多，故采用人工开挖.人工开挖出的土方在现场堆放,作为回填土用.在开挖过程中,配备专职测量员，测设距离沟底300mm的标高,并在槽帮上钉水平标高木桩,用300mm标准尺杆随时以木桩为准校核沟底标高,最后由两端拉通线检查距槽边尺寸,确定槽宽标准,根据此来修整槽帮,最后清除槽底土方.(3)注意事项：1)由于开挖时紧邻已有建筑,故开挖时应注意地下已有管线布置,避免破坏原有管线.2)挖土过程中应有测量工及时将标高引测至沟壁上,并随时检测,避免超挖.3)管沟开挖完毕后,应及时用保温被进行覆盖,并尽快打上垫层，以防扰动和受冻.4)严禁在沟边大量堆载或载重车辆穿行.5)管沟上口50OnIm处设钢管护栏,并用红白漆做出突出标记,夜间设警示灯.(三)土方回填1、作业条件：(1)围墙基础砌筑已完成且达到一定的强度,水暖管线已安装完毕.(2)回填所用土方的土质条件能满足回填需要,不含树枝、杂草等杂物或其它有机物质.2、施工注意事项：(1)在回填前,先进行土壤的击实试验，以此确定土壤的最佳含水率范围，土壤的夯实遍数.(2)回填2:8灰土时,要有标准容器，以确保灰土比的准确.同时，白灰和土要拌和均匀.(3)回填土方采用蛙式打夯机打夯.打夯时,要一夯压半夯,夯夯相连,行行相连,纵横交错,不多夯,不漏夯.每层土的打夯遍数为34遍.在边缘部位,要适当的加强其夯实遍数.(4)每层回填土的虚铺厚度不得超过250m.(5)每层回填土夯实后，要进行环刀取样，以检测其夯实密度,合格后,方可进行下一层土的回填.3、回填土质量控制：每层回填土夯完后,在每层压实后的下半部,按每30m取样一组,其干密度不得小于最大干密度的93%.(四)砌筑工程本工程围墙基础及花坛采用红机砖进行砌筑.1、施工准备(1)主要材料的相应技术资料符合资料管理规程的要求.(2)通知现场试验人员做好试块预留工作.(3)砌筑前一天,将红机砖及结构相接的部位洒水湿润,保证砌体粘结牢固.(4)管线及时甩线预留到位,相关专业提供预留孔洞位置,避免二次剔凿.2、施工工艺(D砂浆严格按照配合比过磅配制，计量要准确，采用机械拌制，搅拌时间不得少于1.5分钟.(2)砌体砂浆必须饱满密实,砌体水平灰缝的砂浆饱满度不小于80%.(3)砂浆应随拌随用，水泥砂浆必须在拌成后3小时和4小时内使用完.(4)组砌方法应正确,采用满丁满条排砖.(5)实心粘土砖砌筑采用一顺一丁,三砌砖法(即一铲灰,一块砖,一挤揉)，多孔粘土砖采用错缝砌筑,不符合模数的地方用实心粘土砖砌筑.(6)砖基础砌筑前将混凝土垫层表而清扫干净,洒水湿润,若第一层砖的水平灰缝大于20mm时应先用豆石混凝土找平,严禁在砌筑砂浆中掺豆石处理或用砂浆找平.(五)花岗岩地面1、垫层施工：将原有水泥方格砖地面拆除后,平整场地,用蛙式打夯机夯实,浇筑150mm厚素混凝土垫层.2、基层处理：检查基层的平整度和标高是否符合设计要求,偏差较大的事先凿平,并将基层清扫干净.3、找水平、弹线：用1：2.5水泥砂浆找平,作水平灰饼,弹线、找中、找方.施工前一天洒水湿润基层.4、试拼、试排、编号：花岗石在铺设前对板材进行试拼、对色、编号整理.5、铺设：弹线后先铺几条石材作为基准,起标筋作用.铺设的花岗石事先洒水湿润，阴干后使用.在水泥焦渣垫层上均匀的刷一道素水泥浆,用1：2.5干硬性水泥砂浆做粘结层，厚度根据试铺高度决定粘接厚度.用铝合金尺找平,铺设板块时四周同时下落,用橡皮锤敲击平实,并注意找平、找直,如有锤击空声,需揭板重新增添砂浆,直至平实为止,最后揭板浇一层水灰比为0.5的素水泥浆,再放下板块,用锤轻轻敲击铺平.6、擦缝：待铺设的板材干硬后,用与板材同颜色的水泥浆填缝,表面用棉丝擦拭干净.7、养护、成品保护：擦拭完成后,面层铺盖一层塑料薄膜,减少砂浆在硬化过程中的水分蒸发,增强石板与砂浆的粘结牢度,保证地面的铺设质量.养护期为3-5天,养护期禁止上人上车,并在塑料薄膜上再覆盖硬纸垫，以保护成品.（六）围墙湿贴花岗岩围墙花岗岩镶贴，力求达到较好的装饰效果，应先放出施工大样并做出样板，经检查验收满意后方可按样板工艺正式大面积镶贴.花岗岩的品种规格、色泽必须符合设计要求,花岗石进场后应侧立堆放在室内，为防止石材返碱、污染,应在其正面、侧面涂刷“憎水剂”.镶贴前先要进行选板,作为一道关键工序认真挑选,并预铺配花编号，以备正式镶贴时按号取用.（D工艺流程：施工准备（钻孔、剔槽）一穿铜丝一绑扎钢筋网f吊垂直、找规矩弹线一安装花岗岩板一灌浆一擦缝（2）操作工艺：D钻孔、剔槽：安装前先将饰面板按照设计要求用台钻打眼,在每块板的上下两个面打眼,孔位打在距板宽的两端1/4处每个面各打两个眼,孔径为5mm,深度为12mm,孔位距石板背面以8mm为宜.如板材较大时可增加孔数.钻孔后用金刚塞子把朝石板背面的孔壁轻轻剔一道槽,槽深5mm左右,连同孔眼形成象鼻眼，以备埋卧铜丝之用.2）穿铜丝：首先剔出墙上的预埋筋,把墙面镶贴与花岗岩的部位清扫干净,先绑扎一道竖向6钢筋,并把绑好的竖筋用预埋弯压于墙面,横向钢筋为绑扎花岗岩板所用.如板材高度为600mm时，第一道横筋在地面以上+100mm处与水平线上70-80mm,比石板上口低20-3Omm处,用于绑扎第一层石板上口固定铜丝，再往上每600mm绑一道横筋即可.3）弹线：首先将墙面门窗口用大线坠从上至下找出垂直,应考虑板材厚度灌注砂浆的空隙或钢丝网所占尺寸,一般大理石外皮距结构面的厚度以50-70mm为宜,找出垂直后在地面上顺墙弹出大理石板外廓尺寸线，此线即为第一层大理石安装基准线，编好号的大理石板在弹好的基准线上画出就位线.4）安装花岗岩板：按部位取石板调直铜丝,将石板就位,石板上口外仰,右手伸入石板背面,把石板下口铜丝和横筋栓牢即可,把石板竖起,便
