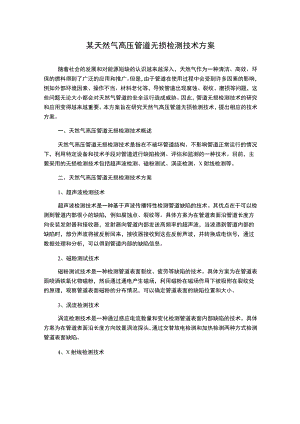

某天然气高压管道无损检测技术方案.docx

某天然气高压管道无损检测技术方案随着社会的发展和对能源短缺的认识越来越深入，天然气作为一种清洁、高效、环保的燃料得到了广泛的应用和推广。但是，由于管道在使用过程中会受到许多因素的影响，例如外部环境因素、操作不当、材料老化等，导致管道出现腐蚀、裂纹、磨损等问题，这些问题无论大小都会对天然气管道的安全运行造成威胁。因此，管道无损检测技术的研究和应用变得越来越重要。本方案旨在研究天然气高压管道无损检测技术，提出相应的技术方案。一、天然气高压管道无损检测技术概述天然气高压管道无损检测技术是指在不破坏管道结构、不影响管道正常运行的情况下，利用特定设备和技术手段对管道进行缺陷检测、评估和监测的一种技术。目前，主要采用的无损检测技术包括超声波检测、磁粉测试、涡流检测、X射线检测等。二、天然气高压管道无损检测技术方案1、超声波检测技术超声波检测技术是一种基于声波传播特性检测管道缺陷的技术。其优点在于可以检测到管道内部很小的缺陷，例如腐蚀点、裂纹等。具体方案为在管道表面沿管道长度方向安装发射器和接收器，发射器向管道内部发送高频率的超声波，当波遇到管道内部的缺陷时，部分声波将被反射回来，接收器接收到这些反射声波，并转换成电信号，通过数据处理和分析，可以得到管道内部的缺陷信息。2、磁粉测试技术磁粉测试技术是一种检测管道表面裂纹、疲劳等缺陷的技术。具体方案为在管道表面喷洒铁氧化物磁粉，然后通过通电产生磁场，利用磁粉在磁场作用下被吸附在裂纹处的原理，观察管道表面磁粉的分布情况，可以确定管道表面的缺陷位置和大小。3、涡流检测技术涡流检测技术是一种通过感应电流数量和变化检测管道表面内部缺陷的技术。具体方案为在管道表面沿长度方向放置涡流探头，通过交替放电检测和加热检测两种方式检测管道表面缺陷。4、X射线检测技术X射线检测技术是一种通过X射线穿透管道壁检测管道内部缺陷的技术。具体方案为在管道内部放置放射源，并沿管道两侧放置X射线感应设备，通过对射线的穿透和检测，检测管道内部的缺陷位置和大小。三、结论在天然气高压管道的无损检测中，合理选择合适的技术方案是至关重要的。超声波检测技术主要用于检测管道内部小缺陷，适用于管道的内部检测；磁粉测试技术可以检测到管道表面的疲劳和裂纹，需要人工进行；涡流检测技术可以检测管道表面和较浅层的缺陷，适用于管道的外部检测；X射线检测技术可以检测管道内部的缺陷，不适用于管道的表面检测。因此，根据具体的管道情况和检测需求，选择合适的无损检测技术才能更好地保证天然气高压管道的安全运行。
