钢筋外观质量检测记录.docx

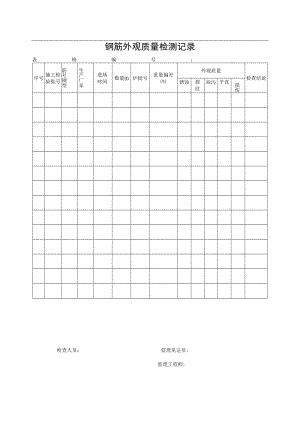

钢筋外观质量检测记录表格编号：序号施工检验批号筋号钢型生产厂家进场时间数量(t)炉批号重量偏差(%)外观质量检查结论锈蚀裂纹油污平直损伤检查人员：监理见证员:监理工程师:说明I1、钢筋进场后，外观质量检测应在监理单位的见证下进行。除本表格外，检测结果同时应在监理见证记录中予以体现。2、检验频率：以同牌号、同炉号、同规格、同交货状态的钢筋，每60t为一批，不足60t以一批计，每批抽检1次。3、钢筋重量偏差的测定：(1)测量钢筋重量偏差时，试样应从不同根钢筋上截取，数量不少于5支。每支试验长度不小于50OnUlI。长度应逐支测量，精确到Imm。测量试样总重量时，应精确到不大于总重量的1机(2)用钢丝刷清除钢筋试样表面杂物后，称取试样总重量。用下式计算钢筋实际重量和理论重量的偏差(%)：重量偏差()二试样实际总重量-(试样总长度X理论重量)试样总长度X理论重量(3)钢筋理论重量可见下表:热轧光圆钢筋：热轧带肋钢筋:公称直径(mm)公称横截面积(un*)理论重量(kgm)6(6.5)28.27(33.18)0.222(0.260)850.270.3951078.540.61712113.10.88814153.91.21016201.11.58018254.52.00020314.22.47022380.12.980注：表中理论重量密度为7.85gCm:公称直径6.5的产品为过渡性产品。公称直径(mm)公称横截面积(mm2)理论重量(kgm)628.270.222850.270.3951078.540.61712113.10.88814153.91.21016201.11.58018254.52.00020314.22.47022380.12.98025490.93.85028615.84.83032804.26.3103610187.9904012579.87050196415.42注：表中理论重量密度为7.85gcm,0（4）允许重量偏差钢筋类别公称直径mm允许重量偏差热轧光圆钢筋612171422+5热轧带肋钢筋612±71420±522-50÷14、外观质量：钢筋应平直、无损伤，钢筋表面不得有裂纹、起皮、油污、颗粒状或片状锈蚀等。根据检测结果在相应栏内填“有”或“无”，平直栏直接填“平直”或“弯曲二5、产品标牌上的标识炉批号应与质量保证书上一致，并做好记录。当不一致时，应查明材料来源，否则应退货。
