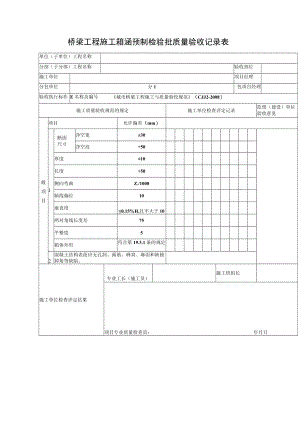

桥梁工程施工箱涵预制检验批质量验收记录表.docx

桥梁工程施工箱涵预制检验批质量验收记录表单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分1包项目经理验收执行标祚E名称及编号城市桥梁工程施工与质量验收规范（CJJ2-2008）施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收意见般项目项目允许偏差（mm）1断面尺寸净空宽±30净空高+50厚度±10长度+50侧向弯曲Z./1000轴线偏位10垂直度0.15%H,且不大于10两对角线长度差75平整度5箱体外形符合第19.3.1条的规定2混凝土结构表面应无孔洞、露筋、蜂窝、麻面和缺棱掉角等缺陷。施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日箱涵预制检验批质量验收记录填写说明一般项目1、箱涵预制允许偏差应符合下表的规定。（CJJ2-2008表19.4.3）项目允许偏差（mm）检验频率检验方法范围点数断面尺寸S±30每座每节6用钢尺量，沿全长中间及两端的左右各1点±506用钢尺量，沿全长中间及两端的左右各1点厚度±108用钢尺量，每端顶板、底板及两侧壁各1点长度±504用钢尺量，两侧上、下各1点侧向弯曲Z/10002沿构件全长拉线，用钢尺量，左右各1点轴线偏位102用经纬仪测量垂直度0.15%H,且不大于104用经纬仪测量或用垂线和钢尺量，每侧2点两对角线长度差751用钢尺量顶板平整度58用2m直尺、塞尺量（两侧内墙各4点）箱体外形符合第19.3.1条的规定5用钢尺量，两端上、下各1点，距前端2m处1点2、混凝土结构表面应无孔洞、露筋、蜂窝、麻面和缺棱掉角等缺陷。检查数量：全数检查。检验方法：观察。
