电气培训课件.pptx

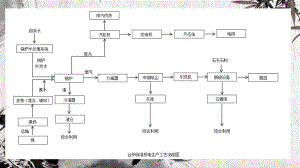

一、电气运行安全知识三、电气一次系统图二、电气设备介绍1、电力安全工作规程设备不停电时的安全距离10KV及以下 0.7m 20/35KV 1.00m66/110KV 1.50m在电气设备上工作，保证安全的组织措施工作票制度工作许可制度工作监护制度工作间断、转移、终结制度在电气设备上工作，保证安全的技术措施停电验电装设接地线 悬挂标示牌和装设遮拦（围栏）电气第一种工作票电气第二种工作票工作票种类第一种工作票：1、在高压电气设备、线路上工作2、在高压室内的二次接线和照明回路上工作3、需要将高压设备停电或做安全措施者4、在高压电机及所拖运的机械设备上工作者第二种工作票：1. 低压带电作业和在带电设备（包括线路）外壳上工作；2. 在控制柜、低压配电柜、配电箱、电源干线上工作；3. 在二次回路上工作，无需将高压设备停电或装设遮栏；4. 在运行中的发电机的励磁回路或高压电动机转子回路上工作；5. 非当班人员使用绝缘杆和电压互感器定相或用钳形电流表测量高压回路的电流等。工作许可人的安全责任（1）负责审查工作票所列安全措施是否正确完备，是否符合现场条件。 （2）工作现场布置的安全措施是否完善。 （3）负责检查停电设备有无突然来电的危险。 （4）对工作票中所列的内容即使发生很小的疑问，也必须向工作票签发人询问清楚，必要时应要求做详细补充1、会同工作负责人到现场再次检查所做的安全措施2、对工作负责人指明带电设备的位置和注意事项3、会同工作负责人在工作票上分别确认、签名完成安措后，还应完成以下了手续：工作许可后，工作负责人、工作许可人任何一方不应擅自变更安全措施电气设备验电1. 直接验电：利用相应电压等级的验电器在设备上直接验电2. 间接验电：通过检查开关位置，仪表显示，带电显示器显示判断设备已停电，通常用于组合式开关高压验电器低压验电器验电器的使用方法1、使用前检查电气设备额定电压的电压等级合适的选择合格的验电器。2、在使用验电器之前，应首先检验验电器是否良好，有效外，还应在电压等级相适应的带电设备上检验报警正确，方能到需要接地的设备上验电，禁止使用电压等级不对应的验电器进行验电，以免现场测验时得出错误的判断。3、 10kV以上电气检查工作，你必须按“电业安全条例”的实施，工作人员戴绝缘手套，绝缘靴，并确保与带电设备的安全距离。验电器的使用方法4、验电时让验电器顶端的金属工作触头逐渐靠近带电部分，至氖泡发光或发出音响报警信号为止，不可直接接触电气设备的带电部分。验电器不应受邻近带电体的影响，以至发出错误的信号。5、验电完备后，应立即进行接地操作，验电后因故中断未及时进行接地，若需要继续操作必须重新验电。发电厂电气设备 发电机 变压器 断路器 隔离开关 电动机 电压互感器 电流互感器同步发电机是根据电磁感应原理设计的。转子是旋转的,其中装设的转子励磁绕组线圈两端与两个彼此绝缘的滑环连接,外界是通过压在滑环上的电刷将直流电送给励磁绕组的,当转子励磁绕组得电后,就会产生磁场,有N极S极。当转子在原动机的带动下旋转时,三相定子电枢绕组就处在旋转磁场中切割磁力线而感应电势,输出端接入负荷,发电机就会向负载供电。闭合导线 在 磁场中 作 切割磁感线 的 运动时 该导线中会产生电流，此电流的产生是因为切割磁感线时产生的电动势而产生的。发电机原理原始型，采用永磁磁场，转子线圈上感应出电流经滑环送出为增加发电机容量，和为了发电机负荷和电压调整方便，改造为定子线圈发电，并把转子磁场由永磁磁场改造为电磁场。发电机的类型： 按原动机分：汽轮、水轮、燃气、柴油及核能等 按冷却介质分：空冷、氢冷和水冷等 按安装方式分：卧式、立式等 按本体结构分：旋转电枢式、旋转磁极式等本单位发电机型号： QF-J15-2 Q：汽轮机 F: 发电机 :静止励磁 15：功率为15MW 2极数名词解释：同步：定子磁场和转子磁场以相同的方向、相同的速度旋转n=60f/p力率：即功率因数。cos=P/S有功功率(W)：转换成非电、磁形式（光、热、机械能）的那部分能量无功功率(VAR)：用于电路内电、磁场交换的那部分能量视在功率(VA)：有功功率和无功功率的向量和，即S2=P2+Q2励磁系统：作用：对发电机转子线圈直流电源进行励磁，使转子产生磁场自励励磁是指，发电机自己给自己提供工作磁场的电流，才能发电。他励励磁是指，发电机需要外界给他提供工作磁场，才能发电。变压器：原理：利用电磁感应原理，把一种交流电压和电流转换成相同频率的另一种或几种交流电压和电流，是一种静止的电器。作用:仅改变交流电的电压，进行能量的传递，而不能产生能量，遵守能量转换与守恒定律分类：按相数：单相、三相按绕组数目：双绕组、三绕组按冷却介质分：油浸式（自冷、风冷、水冷、强迫油循环等）、干式油浸式变压器：SF11-20000/20S：三相，在第三和第四位则代表三套绕组F：油浸风冷11：设计序号20000：变压器容量（KVA)20：电压等级(KV)低压干式：SCB11-1250/10.5SC：三相固体成型（环氧浇注）B:低压箔式线圈11：性能水平代号1250：变压器容量（KVA)10.5：电压等级(KV)变压器的操作停电操作：停电操作：先停负荷侧，再停电源侧。即操作过程中先断开断路器电源，再拉开负荷侧隔离开关，再拉开电源侧隔离开关。变压器并联条件：变压器并联条件： 结线组别相同 电压比相同（允许相差 +5%-5% 以内） 短路电压（短路电压差值不超过 10% ） 相序相同（新安装及大修后的变压器应核相）断路器作用（1）控制作用。即根据运行需要，投入或切除部分电力设备或线路。（2）保护作用。即在电力设备或线路发生故障时，通过继电保护及自动装置作用于断路器，将故障部分从电网中迅速切除，以保证电网非故障部分的正常运行。具备熄灭电弧的功能分类：空气开关：适用于低压电气系统真空开关：适用于35KV以下电压等级SF6开关：适用于110KV及以上电压等级低压断路器真空断路器：真空断路器：真空断路器：真空断路器：隔离开关（刀闸）：不具备灭弧功能，不能用于分断有负荷的电路。在合位时能承载正常回路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备在分位时，有明显的断开点，用于电路的隔离以及运行方式的倒换原理：把电能转换成机械能的一种设备。它是利用通电线圈(也就是定子绕组)产生旋转磁场并作用于转子(如鼠笼式闭合铝框)形成磁电动力旋转扭矩。电动机电压互感器（PT）： 变压，将高电压变成低电压，用于接带电仪表和保护装置。一般次级额定电压都为100V。 隔离，将高电压与低电压部分隔离，防止人身触电和设备损坏电流互感器（CT）：将大电流转换成小电流（5A或者1A），用于接带仪表和保护装置电气主接线的基本形式汇流母线：单母线、单母线分断、单母线分断带旁母双母线、双母线分断、双母线分断带旁母、2/3接线、变压器-母线基本环节是电源、母线和出线无汇流母线：单元及扩大单元接线、桥型（内、外）接线、角型接线主接线没有母线这一中间环节单母线分断优点1、两母线段可以分裂运行，也可以并列运行;2、重要用户可用双回路接于不同母线段，保证不间断供电;3、任意母线或隔离开关检修，只停该段，其余段可继续供电，减少了停电范围。缺点1、分段的单母线增加了分段部分的投资和占地面积;2、某段母线故障或检修时，仍有停电情况;3、某回路断路器检修时，该回路停电;4、 扩建时需向两端均衡扩建。接地闸刀避雷器电压互感器熔断器断路器电气符号含义:电流互感器变频器变压器电动机闸刀发电机电气知识讲解 开关柜位置意义 电气设备接地 电气小常识开关位置含义：运行状态：指设备的隔离开关及断路器均在合入位置，设备带电运行，相应保护投入运行热备用状态：指设备的隔离开关合入位置，断路器在断开位置，相应保护投入冷备用状态：指设备的隔离开关及断路器均在断开位置，相应保护投入退出检修状态：指设备的隔离开关及断路器均在断开位置，在有可能来电端挂好接地线，挂好安全标示牌，相应保护退出运行。工作位置试验位置检修位置电气设备接地 保证检修人员安全的技术措施 检修设备与大地连通，可防止突然来电对工作人员的伤害电气设备接地种类接地刀闸接地线接地刀闸的使用：合接地刀闸之前必须检查设备确已停电，设备确无电压拉开接地刀闸必须检查接地刀闸确已分闸接地线的使用装设接地线必须检查设备确已停电，验设备确无电压装设接地线应先装接地端，后装导体端，拆除接地线顺序相反装设接地线接地端，必须使用专门的接地端（接地铜排）电气五防带负荷拉合刀闸带地线送电带电挂接地线/带电合接地闸刀误分合断路器误入带电间隔
