塔机维修手册汇总(非变频).pptx

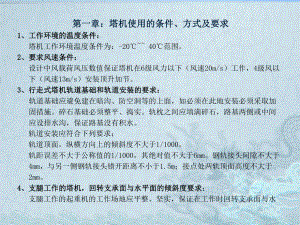

第一章：塔机使用的条件、方式及要求第一章：塔机使用的条件、方式及要求1 1、工作环境的温度条件：、工作环境的温度条件： 塔机工作环境温度条件为：-20 40范围。2 2、要求风速条件：、要求风速条件： 设计中风载荷风压数值保证塔机在6级风力以下（风速20m/s）工作，4级风以 下（风速13m/s）安装顶升加节。3 3、行走式塔机轨道基础和轨道安装的要求：、行走式塔机轨道基础和轨道安装的要求： 轨道基础应避免建在暗沟、防空洞等的上面，如必须在此地安装必须采取加 固措施。碎石基础必须整平、捣实。轨枕之间应填满碎石，路基两侧或中间 应设排水沟，保证路基没有积水。 轨道安装应符合下列要求： 轨道顶面，纵横方向上的倾斜度不大于1/1000。 轨距误差不大于公称值的1/1000，其绝对值不大于6mm。钢轨接头间隙不大于 4mm，与另一侧钢轨接头错开距离不小于1.5m；接点处两轨顶面高度不大于 2mm。4 4、支腿工作的塔机，回转支承面与水平面的倾斜度要求、支腿工作的塔机，回转支承面与水平面的倾斜度要求： 支腿工作的起重机的工作场地应平整、坚实，保证在工作时回转支承面与水 平面的倾斜度不大于5/1000。5 5、塔身轴心线对支承面的侧向垂直度标准：、塔身轴心线对支承面的侧向垂直度标准： 塔机安装后，在无风状态下，塔身轴心线对支承面的侧向垂直度不大于 4/1000。6 6、对塔机电源的规定：、对塔机电源的规定： 工作电源电压的允许误差为5%，供电总容量不小于使用说明书中的规定。7 7、塔机之间的安全距离要求：、塔机之间的安全距离要求： 多台塔机在同一个工地安装，塔机群布置的每两台塔机之间结构或零部件最近端的最小距离应大于2m。即塔机群间的最小安全距离应大于2m。8 8、塔机的使用方式：、塔机的使用方式： 塔机可固定、附着、行走、内爬等多种方式使用，各种型号的塔机在确定使用方式后，应严格按照说明书中有关要求确定臂长、配重、塔身组成，以满足施工现场的要求。 带框架固定式及带底架行走式由于特殊的使用方式，应预先在固定处准备好基础。9 9、塔机的使用要求：、塔机的使用要求： 基础和轨道必须按说明书要求制作。 固定式塔机使用混凝土基础时，该基础必须能承受工作状态和非工作状态下 的最大载荷，并应满足塔机抗倾翻稳定性的要求。 当制作混凝土基础时，固定支脚必须准确无误，用塔身节找正时保证塔身的 垂直度在1/1000以内，防止塔机安装后倾斜。 塔机附着时应按说明书里最大的基础施工，顶升后用附着框架与建筑物锚 固，无论多少道附着框都用这个基础。 附着使用必须按最终的使用高度考虑塔身节的组成，用户在安装最下面的塔 身节时，就应符合说明书里的规定，否则一旦顶升很多节之后，将不容易更 换错误的塔身节。 附着框架及附着杆安装时要保证塔机整体垂直度，以防附着杆把塔机拽歪， 当附着高度增加时，还要适当考虑起重重量的减少，这是由于增加高度后， 起升钢丝绳的自身重量相应增加。同时还应注意钢丝绳过长容易引起打转、 电缆增长后电压损失增大、防止雷击及静电感应。第二章：塔机的安装第二章：塔机的安装1 1、立塔程序：、立塔程序： (a)安装及调平底盘，加上压重块； (b)安装过渡节； (c)安装顶升套架； (d)安装回转支座及司机室节； (e)安装塔头； (f)安装平衡臂，完毕后加上一块平衡重块； (g)安装起重臂； (h)安装平衡重块； (i)电气设备安装与接线； (j)穿绕钢丝绳； (k)通道的安装。 特殊塔机安装程序按照说明书要求进行。特殊塔机安装程序按照说明书要求进行。2 2、固定框的对角线长度及四角水平高度的误差：、固定框的对角线长度及四角水平高度的误差： 要求固定框对角线长度及平面高度差均不得大于2mm。3 3、为什么塔机要安装接地线？、为什么塔机要安装接地线？ 为了防止塔机的电气系统由于接零保护不良或断线，确保操作人员的人身安 全。塔机的金属结构，轨道必须安装可靠的保护接地装置。4 4、如何做好塔机的保护接地装置？、如何做好塔机的保护接地装置？ 按照说明书中的有关章节所述方法设置接地，接地体引出的铜导线必须 25 （mm），若土壤层导电不良，必须在接地体附近埋入一定量的氯化钠(食盐)， 然后定期在食盐周围灌水，保证接地电阻4。 对于行走式塔机，每节钢轨间必须进行可靠的电气连接，两根钢轨之间也须 电气连接，统一用25（mm2）铜导线可靠的连接在接地体上。同样接地电阻 值必须达到4的标准。5 5、塔机在安装完毕后，要对整机的安全装置进行调整并要进行验收。、塔机在安装完毕后，要对整机的安全装置进行调整并要进行验收。 生产厂在指导用户安装完毕之后，要求对整机进行试验，对安全装置进行调 试并通过验收，有些用户认为麻烦，不愿做此项工作，这是不对的，因为塔 机是特种安全作业设备，必须要严格保证安全，可靠的使用，否则可能造成 重大恶性事故。为防止事故的发生，关键在于对塔机各部分的安全装置进行 调试，一定要灵敏、可靠。因此，用户必须要配合生产厂指导安装人员将此 项工作做好，并在调试完毕后，双方共同签字、认可，履行此项手续是双方2 共同的责任，以确保塔机的安全使用。6 6、在安装平衡臂时，一定要注意它们的安装顺序。、在安装平衡臂时，一定要注意它们的安装顺序。 在安装平衡臂、起重臂、配重块的过程中，正确的安装顺序是：首先，安装 平衡臂并在平衡臂上安装一块配重安装起重臂安装余下的配重块。 这个安装程序，是确保塔机的安全，不出事故的保证，绝对不允许改动。7 7、安装平衡臂之后一定要加装一块配重，然后才可以安装起重臂。、安装平衡臂之后一定要加装一块配重，然后才可以安装起重臂。 如果安装完平衡臂之后，直接安装起重臂，则前臂的自身力矩比后平衡臂的 力矩大，将造成两边不平衡，而可能出现安全事故，所以在安装起重臂之前 一定要在平衡臂上先加装一块配重。同理，在拆塔过程中，先拆下配重块， 但必须要留下一块之后再拆掉起重臂。8 8、塔机在顶升时必须遵守的事项：、塔机在顶升时必须遵守的事项： 在塔机顶升时严禁移动变幅小车；严禁回转起重臂及起升机构做吊钩上升或 下降动作；风速超过13m/s，不允许进行顶升加节。第三章：塔机安全规则第三章：塔机安全规则1 1、正确使用原则、正确使用原则 (1)没有经过性能试验的塔机不得投入使用； (2)必须按技术规定和使用方法在塔机处于完好状态下使用，注意安全，防止 危险！对于各种可能威胁安全的故障应及时排除； (3)使用塔机必须在规定的温度范围内； (4)使用塔机必须在规定的风力极限内； (5)遵守使用说明书的规定和有关检修和保养的规定。2 2、安全措施、安全措施 (1)塔机工作人员，在工作前应阅读操作规则； (2)应经常让塔机工作人员想到各种安全规则，意识到危险性，并能看到操作 规则； (3)塔机工作人员不得留长发，不得穿过份宽大的衣服，不得戴手饰； (4)经常阅读有关安全和防止危险的警告牌； (5)塔机发生不正常情况或运转不良，立即停车，并向有关人员报告； (6)未经塔机制造厂许可，不要对塔机进行任何改动或增加其它附加零件； (7)按说明书规定的周期对塔机进行检修、润滑和调试； (8)应使塔机工作人员了解防火器材的位置，并掌握其使用方法。3 3、人员的选择和资格、人员的选择和资格 (1)塔机操作必须由合格人员进行； (2)塔机操作人员必须经过培训；对驾驶、安装保养和维修人员的能力应明确 规定； (3)塔机驾驶员应明确其职责，并使他知道应拒绝一切违反安全的指令； (4)正在培训或学习的人员操作塔机必须由有经验的人员在场监督； (5)电气设备的安装、调试和维修必须由有能力的电工进行； (6)对行走机构制动系统和变幅系统进行调试或维修必须由专业人员进行； (7)液压装置只能由有经验的专业人员进行安装、调试和维修。4 4、工作阶段的安全规则、工作阶段的安全规则 (1)每次开机前： (a)听取工地负责人的指令； (b)接通电源； (c)去掉垫块、松开夹轨器和其它固定装置（风力13m/s）； (d)检查轨道上是否有障碍； (e)取消起重臂风标状态； (f)检查所有保护和安全装置是否处于正常状态。 (2)工作时 (a)塔机驾驶应在驾驶室或驾驶台上； (b)用空载低速度试验各机构的动作是否正常； (c)不允许各种可能威胁安全的工作方式； (d)塔机行走前，将起重臂开至轨道中心线； (e)塔机动作时，不要将载荷从人员上方经过； (f)载荷进入视线之外区域时，应有人导向； (g)不要在规定的幅度以外吊起超重的载荷； (h)不要吊起吊钩没挂牢的重物； (i)不要斜拉载荷； (j)不要起吊与地面固定的载荷； (k)不要使用紧急停车按钮，停止正常的动作；紧急停车按钮只能在例外情 况下，能威胁安全情况下使用； (l)不要将限制器和限位器当作正常停车的装置使用； (m)不要将安全装置短接、改动其调整或阻碍其正常工作； (n)当风速达到20m/s时应停止工作； (o)塔机行走后，应确保无任何障碍物进入起重臂回转区域； (p)出现运转不良时，立即停车并派人修理； (q)确保塔机与空中电线之间有足够距离； (3)工作结束 (a)提起吊钩至限位点下处，禁止在吊钩上留载荷； (b)将小车开至靠近塔身； (c)将风标起动； (d)在铁轨上夹紧夹轨钳； (e)切断电源并上锁。5 5、塔机工作中的保养和故障排除、塔机工作中的保养和故障排除 (1)按使用说明书中规定的方法和周期对塔机各部件进行调试、保养和检查， 并按规定更换部分零件和装置； (2)如果需要停电保养或修理塔机，应采用必要的措施防止误起动塔机。首先 ，锁上电源箱，并拿走钥匙。其次在电源箱上挂上警示牌； (3)如果维修或保养时需要拆除某些安全装置，在维修后或保养后应将其重新 装上，并重新调整好。6 6、特殊危险说明、特殊危险说明 (1)塔机与架空线间应保持足够的距离，在架空线附近施工时，注意不要使塔 机靠近架空线。 (a)一旦触到架空线； (b)不要离开塔机； (c)将塔机开出危险区； (d)告知周围的人不要靠近塔机； (e)切断被触及线的电源； (f)在确认这条被碰撞的电线断电之前不要离开塔机； (2)对电气设备的维修只能由有资格的电工进行或由经过培训的人员在一名有 资格的电工指导并监督下按电气规则进行。 (a)塔机在保养和检修时必须停电，并在电源箱明显位置设立“有人操作，禁 止合闸”的警示牌，然后将电源线接地或短路（作业完了一定要拆除接地或 短路线）； (b)塔机电气设备应定期检查，发现隐患，如接线松动、电线接地、元件破损 等，要及时排除； (c)如若必须进行带电作业，应有监护，以便出现紧急情况切断总电源。7 7、液压、液压 (a)对液压装置进行作业，只能由专业人员或有液压经验的人进行； (b)定期检查各种导管、软管和接头，以便检查有无漏油和外部故障，有故障 应及时排除（漏油会造成伤害并引起火灾）； (c)进行修理之前，应按有关规定对带压力的零部件去除压力； (d)正确安放和安装液压管路，不要把高低压接口接反，软管的接头长度和质 量应符合要求； (e)保持油箱内的油量和油质。第四章：第四章：电气设备、结构件和机械部件的周期性检查和调整规则电气设备、结构件和机械部件的周期性检查和调整规则1 1、电气、电气检查项目周期每次安装前3个月检查塔机电源电压最大值、最小值、空载值和带负载值检查接地线的连接是否良好检查轨道连接板处两轨间及轨道与接地体间的导线连接状态检查塔机的接地电阻检查电气设备的绝缘电阻检查保护塔机安全的各电路的继电器的动作检查电机的绝缘电阻检查电路中开关触点的接触情况检查各配电箱及电源箱的接线端子是否压接良好确保各电器元件良好，拧紧各电器元件的连接导线2、机械检查项目周期每次安装前2个月金属结构齿圈螺栓的外观检查回转齿圈螺栓的拧紧目测检查标准节的鱼尾板连接、吊臂、平衡臂和底座的固定板等。包括轴销、开口销、螺栓探测型材的裂纹，检查焊缝机械部件制动器以最大允许负荷调整检查起升机构回转机构变幅机构行走机构检查磨擦片的磨损起升机构回转机构变幅机构
