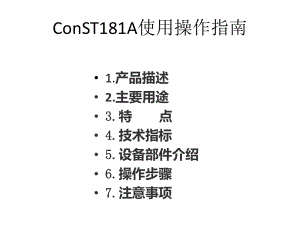

ConST181A使用操作指南 1.产品描述 2.主要用途 3.3.特 点 4.4.技术指标 5 5. .设备部件介绍 6.6.操作步骤 7.7.注意事项1.产品描述 ConST181A台式油压泵是ConST181台式油压泵的升级换代产品，泵体透明开放式结构，它结构简单、可靠性高、操作维护方便、不易泄漏、升降压平稳。它还可以产生负压，对于液体介质的压力真空仪表的校验是它独有的优势。2.主要用途 校验(-0.08570)MPa或(-0.085100)MPa量程范围内压力（差压）变送器、精密压力表、普通压力表、其它压力仪器仪表时，该压力泵主要用于提供稳定的高压压力。调节细度：0.1kPa特 点 本压力泵带有3个快速仪表连接接头，优化的管路设计，更加稳定、可靠。技术指标技术指标 压力范围：(-0.08570)MPa或 (-0.085100)MPa； 传压介质：低粘度油 （无污染、无腐蚀性） 体 积：520mm360mm230mm； 重 量：16.0kg。操作部件名称油杯快快接头截止阀接头截止阀快接头截止阀快接头截止阀M201.5内螺纹内螺纹快快接头共三个接头共三个预压手轮增、减压增、减压手柄手柄通气孔操作步骤 1。连接方式： A. 当中间快接头下面没有截止阀时，校验前请参照下图连接 B .如果中间快接头下面有截止阀，即三个快接头都带有截止阀，那么可自行选择，表的位置可互换。 C.如果只校验一块表，不用的快接头可用堵头封住或用截止阀截止，确保无渗漏。排气过程 打开油杯通气法 关闭左侧回液截止阀 打开右侧预压截止阀 旋转预压手轮由内向外旋转 打开左侧回液截止阀 观察油杯中有气泡排除 旋转手轮至根部以便装修升压过程 关闭左侧回液截止阀 顺时针旋转预压手轮是压力接近设定点 关闭预压截止阀 顺时针缓慢调整增减压手轮将压力调整至设定点 升压结束降压过程 根据需要可用预压手轮进行逆时针缓慢调整接近设定点 逆时针缓慢调整增减压手轮将压力调整至设定点 ConST181A台式油压泵除接标准压力表以外，还可以可连接智能型过程校验仪ConST318配套模块进行监视注意事项 使用时注意观察油杯液位 必须将仪 表完全拧紧以防使用时泄漏，确保使用者安全。 使用结束后，要用防尘帽将快速接头拧紧。 使用中请不要对截止阀手轮和通气阀施加过大的力，以免造成损害，影响密封性。 油杯内介质是否污浊，如果其污染严重，需要对油杯进行清洗。清洗前先把里面的液体通过油杯排油阀排出来 通气阀在使用中请将其旋转到通气位置，运输中请将其旋转到关闭位置，以免漏油。 使用截止阀时，顺时旋转至极限位置可截止油路，逆时针旋转打开油路，切不可在极限位置过分用力，以免对截止阀造成损坏 溢油排油阀和油杯排油阀打开时要摆放收集装置，以免造成的环境污染，收集装置请妥善处理。
