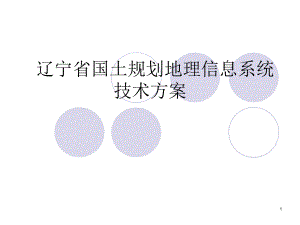

辽宁省国土规划地理信息系统技术方案.ppt

1 辽宁省国土规划地理信息系统技术方案2主要内容l概述l总体设计l数据库分系统l辅助分析分系统l规划应用分系统l项目实施与进度计划l方案特点与优势3一、概述l1.1 项目背景“振兴东北老工业基地” 推进可持续发展、建设和谐社会 国土资源规划管理的需求 现代化国土资源规划管理要求国土资源规划难度、复杂度增加国土规划地理信息系统建设最佳解决方案41.1 项目背景l推进国土资源规划与国土资源管理信息化建设促进国土资源管理与服务工作的信息化提高日常办公效率和国土规划和资源管理水平增强信息利用率和更新速度 51.2 目的与意义l 建立辽宁省国土规划地理信息系统是实现国土规划管理现代化的前提和必要手段 是促进国土资源合理开发与保护的有效手段 是实现区域可持续发展、建设和谐社会的有力支撑61.3 现有工作基础l数据基础已收集了相关基础数据资源； l技术基础计算机、3S、网络技术已经广泛应用于国土规划的各项业务工作；l人员基础大批的科技业务骨干；l各部门之间建立了良好的沟通和协调机制71.4 目标l实现国土资源整合与共享 l实现国土规划决策科学化 l实现规划制图流程化 81.5 设计原则设计原则建设好建设好技术构架先进技术构架先进工程质量监控工程质量监控共享基础打好共享基础打好流程控制到位流程控制到位规划好规划好政府领导挂帅政府领导挂帅高校专家支撑高校专家支撑部门积极参与部门积极参与企业积极跟进企业积极跟进管理好管理好部门机构参与部门机构参与后期维护保障后期维护保障数据更新机制数据更新机制共建共享重要共建共享重要9二、总体设计方案l2.1 系统构成l辽宁省国土规划地理信息系统主要由四个分系统组成： 数据库分系统 辅助分析分系统 规划应用分系统 系统管理与维护分系统 10系统结构图112.2 总体框架l系统包括软件系统、硬件系统、政策法规及标准规范、信息安全及组织管理四大部分内容，分为接入层、应用层、服务层、数据层和硬件层五个层次。1213 2.3 系统功能系统功能 系统按照层次关系将功能由高到低划分为四个等级： 142.3 系统功能l基本功能数据采集、更新、交换、处理及加工，遥感影像处理，规划图制作、综合报表制作等。l模型化功能面向国土规划应用需求，通过组合、扩展等方法得到的新的功能模块或组件。152.3 系统功能l业务化功能包括业务制订、业务修改、业务删除、业务运行等。 l专业应用功能为国土规划部门提供问题解决方案 。162.4 技术路线技术路线 模型-视图-控制器（MVC）模式172.4 技术路线技术路线 Struts应用框架 182.4 技术路线技术路线 Web Services 192.4 技术路线技术路线 Model builder（模型化的应用编辑器 ）ArcGIS提供提供的分析模型的分析模型模型库模型库基本功能基本功能模型编辑器模型编辑器模型模型1模型模型2模型模型n202.5 预期成果l 技术规范数据采集技术规范数据编码技术规范数据建库技术规范模型构建技术规范系统建设技术规范系统维护技术规范212.5 预期成果l 数据库分系统数据采集与更新子系统元数据子系统数据整合与共享子系统数据服务子系统数据库管理子系统222.5 预期成果l辅助分析分系统遥感监测子系统评估分析子系统模拟预测子系统三维分析子系统模型库子系统232.5 预期成果 l规划应用分系统 辅助决策子系统规划制图子系统综合报表子系统成果管理子系统规划公示子系统实施管理子系统242.5 预期成果 l系统管理与维护分系统系统安全管理子系统系统配置子系统性能监控子系统备份与恢复子系统25三、数据库分系统l3.1 设计目标实现对辽宁省国土规划地理信息系统所涉及的遥感影像数据、基础地理数据、社会经济数据等各类数据产品和信息进行数据库存储和存档管理提供数据检索服务、数据共享、数据维护、数据备份、容灾与恢复管理等功能建立一套完善统一的数据生产、入库、更新维护、数据分发和数据应用机制.263.2 系统构成系统构成 273.2 系统构成 l1.建库技术规范l建库技术规范标准框架体系包括：参考类标准系统应用类标准业务管理类标准项目管理类标准282.数据采集与更新 子系统构成图293.元数据子系统构成图304.数据整合与共享子系统构成图315.数据库管理子系统构成图323.3 主要功能l数据输入l数据编辑与更新l数据检索与统计l数据输出l数据交换l数据服务l数据库管理333.4 技术流程技术流程343.5 关键技术lSOA技术lWeb Services技术 l多源数据一体化集成 35四、辅助分析分系统l4.1 设计目标多角度、多层次地为辽宁省国土资源分析提供便捷、实用和模块化的工具最大限度地满足国土规划管理信息化的需求，实现规划前期工作的流程化、信息化、网络化、规范化364.2 系统构成系统构成 371.遥感监测子系统构成图382.评估分析子系统构成图393.模拟预测子系统构成图404.三维分析子系统构成图415.模型库子系统构成图424.3 主要功能 l提供利用遥感影像监测国土资源现状、国土资源利用变化情况、土地退化情况、城市扩张等功能。l利用层次分析法、特尔斐法、因子对比分析法、模糊综合评判法、灰色关联系数法、BP神经网络法等来进行国土资源评估、分析。434.3 主要功能 l对数量有限的属性数据进行模拟预测，对海量的空间栅格数据进行模拟预测，得到空间预测图及预测值l以三维效果实现了各类有形和无形、静态和动态实体与场景的可视化表达 l为国土规划管理的各方面应用提供模型服务444.4 技术流程技术流程454.5 关键技术l国土资源变化检测、遥感信息建模技术l基于目标的多层次、多规则评价技术l基于元胞自动机或者模糊数学的空间模拟预测技术l海量三维分析技术l可视化地学建模技术46五、规划应用分系统l5.1 设计目标实现国土规划的快速、精确化制图实现从现有辅助分析成果的基础上快速、灵活地定制、建立符合用户需求的工作报表实现对规划成果和实施计划的“图文一体化”电子档案管理实现利用规划信息，辅助拟定规划编制，调整规划成果 475.2 系统构成系统构成 481.辅助决策子系统构成图492.规划制图子系统构成图503.综合报表子系统构成图514.成果管理子系统构成图525.规划公示子系统构成图536.实施管理子系统构成图545.3 主要功能 l基本功能：数据输入/编辑/输出，投影转换，数据交换，查询分析，统计分析 l综合制表功能l综合查询功能l成果管理功能l模型定制功能l分析评价功能l信息发布功能555.4 技术流程技术流程565.5 关键技术l基于Web Services的网络中间件技术 Web Services技术 lPortal技术 l联机分析处理（OLAP）技术57六、系统管理与维护分系统l6.1 设计目标保障系统的持续、稳定、可靠的运行为国土规划地理信息系统运行的安全性、可靠性及可调整性提供技术支持 586.2 系统构成系统构成 591.系统安全管理子系统构成图602.系统配置子系统构成图613.性能监控子系统构成图624.数据备份与恢复子系统构成图636.3 主要功能 l访问安全性控制l配置系统参数l实时性能监控l数据备份与恢复l日志管理646.4 技术流程技术流程656.5 关键技术l集中式的系统管理与维护技术 lLDAP资源目录管理技术联机分析处理（OLAP）技术66七、项目实施与进度计划七、项目实施与进度计划 7.1 实施内容67 7.2 进度计划进度计划 68联合领导小组应用系统开发与集成单位实施总经理顾问专家组软硬件采购小组系统设计小组开发二组开发三组开发一组系统质量管理小组文档小组技术培训小组技术支持小组系统安装测试小组系统开发总组系统分析小组商务小组沟通联络小组 7.3 项目组织管理项目组织管理 69 7.4 项目培训方案l分别针对系统管理员、系统维护人员和系统操作人员，开设培训课程。重点是系统操作人员，采用集中授课的方式，进行培训l根据不同的培训内容，配备相应的培训教师l提供丰富的培训课程，包括业务系统的培训（遥感与GIS在规划中的应用、规划制图、综合报表、模型应用等）和技术培训（数据建库与录入、开发技术、集成等）70八、方案特点与优势l 8.1 方案特点技术先进性：设计方案中采用市场领先并成熟的软件技术，使项目具备国内同业领先的地位。开放性：依从主流的技术标准：在本项目方案中建议的产品，全部遵循通用的国际或行业标准，在还没有形成标准的新领域内也积极倡导标准的形成。71 8.2 实施优势l已有科研的基础 中国-马来西亚政府间科技合作项目 中国-东盟科技合作项目中国-韩国政府间科技合作项目中国-德国政府间科技合作项目中国-欧空局科技合作项目: 卫星技术应用于水资源管理72 8.2 实施优势l已有科研的基础 十五863课题：“机载传感器的综合应用” “九五”科技攻关课题：“数字地球与产业化发展”负责人九五科技攻关课题：子课题空间数据库系统 九五科技攻关课题：子课题县级土地利用动态监测系统
