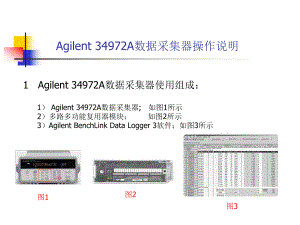

Agilent 34972A数据采集器操作说明1Agilent 34972A数据采集器使用组成： 1） Agilent 34972A数据采集器; 如图1所示 2）多路多功能复用器模块； 如图2所示 3）Agilent BenchLink Data Logger 3软件；如图3所示图1图2图3Agilent 34972A数据采集器操作说明n1） Agilent 34972A数据采集器 选择配置参数：Measure键+旋钮（配合使用）在所显示的通道上配置测量参数： 在显示的通道上选择测量功能（温度、电压、电阻、电流、频率等）； 选择温度测量的传感器类型； 选择温度测量的单位（、K）； 选择测量量程或自动量程设置； 选择测量量程分辨率；Agilent 34972A数据采集器操作说明nAgilent 34972A后面板接口Agilent 34972A数据采集器操作说明n1） Agilent 34972A数据采集器 打开电源开关按钮，设置各通道配置：（以J型热电偶配置为例） 1用 左右选项按钮 和旋转按钮、旋扭选择101通道（在显示屏的CHANNEL框中显示出该通道为止）； 2按Measure键，再通过旋转旋扭，直到显示屏出现TEMPERATURE（温度）。 3再按Measure键（表示确定并继续设置），再通过旋转旋扭，直到显示屏出现THERMOCOUPLE（热电偶）。 4.再按Measure键（表示确定并继续设置），再通过旋转旋扭，直到显示屏出现J TYPE T/C（J型热电偶，并带冷端补偿）。 5再按Measure键（表示确定并继续设置），再通过旋转旋扭，直到显示屏出现UNITS (度量单位为摄氏度）。 6再按Measure键（表示确定并继续设置），再通过旋转旋扭，直到显示屏出现DISPLAY .1 (显示精度.1 ）。 7再按Measure键，即可完成设置并退出。 其余各通道配置类似上述操作，具体步骤略。 8. 配置各通道后，按Scan按钮开始扫描。 9. 按View按钮，再通过旋转旋扭，直到显示屏出现READINGS（读数）。10. 按View按钮（表示确定），即可在显示屏上看到刚才扫描得到的读数，通过旋转旋扭，可以看到各通道的数据。此外，还可以通过左右选择按钮查看该各通道的最后值、最小值、最大值、平均值等数据。11.将各温度和直流信号的大小，重新采样并观测数据的变化情况。Agilent 34972A数据采集器操作说明2）多路多功能复用器模块； Agilent 34972A数据采集器操作说明n2）多路多功能复用器模块； 将导线连接到模块中如下图所示：Agilent 34972A数据采集器操作说明n2）多路多功能复用器模块； 内部连接要求：Agilent 34972A数据采集器操作说明n 3） Agilent BenchLink Data Logger 3软件使用过程： 配置仪器配置仪器 配置通道配置通道 扫描和记录数据扫描和记录数据 图表图表 导出数据导出数据 注： Agilent 34972A支持Web界面，而Agilent 34970A不支持该功能Agilent 34972A数据采集器操作说明n3） ）Agilent BenchLink Data Logger 3软件 通过新建模板或其他的模板导入等模式。 Agilent 34972A数据采集器操作说明n 配置通道（选择你测试的内容与连接待测点保持一致）Agilent 34972A数据采集器操作说明 扫描设置扫描设置Agilent 34972A数据采集器操作说明 输出设置内容的图表Agilent 34972A数据采集器操作说明 其他的例图Agilent 34972A数据采集器操作说明 停止扫描Agilent 34972A数据采集器操作说明 导出数据Agilent 34972A数据采集器操作说明 导出的数据结果，仅供参考！ 谢谢！
