航空级光纤温压传感器技术要求主要技术指标.docx

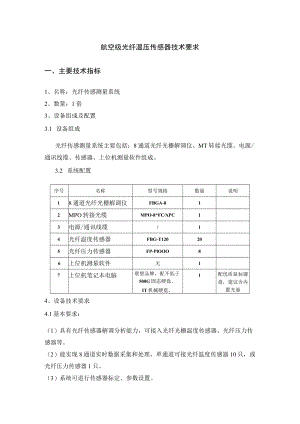

航空级光纤温压传感器技术要求一、主要技术指标1、名称：光纤传感测量系统2、数量：1套3、设备组成及配置3.1 设备组成光纤传感测量系统主要包括：8通道光纤光栅解调仪、MT转接光缆、电源/通讯线缆、传感器、上位机测量软件组成。3.2 系统配置序号名称型号规格数量说明18通道光纤光栅解调仪FBGA-812MPO转接光缆MPO-8*FCAPC13电源/通讯线缆/14光纤温度传感器FBG-T120205光纤压力传感器FP-PlOOO86上位机测量软件无17上位机笔记本电脑联想品牌，配不低于500G固态硬盘、IT机械硬盘。1配优质鼠标键盘，建议含内置光驱4、设备技术要求4.1基本要求：（1）具有光纤传感器解调分析能力，可接入光纤光栅温度传感器、光纤压力传感器等。（2）能实现8通道实时数据采集和处理，单通道可接光纤温度传感器10只，或光纤压力传感器1只。（3）系统可进行传感器标定、参数设置。（4）能实现数据和波形实时显示，并能根据波形图像对数据进行监控分析。（5）系统性能指标达到国内先进水平，其可靠性良好，性能稳定，测量精度高，操作使用和维护方便。（6）具有优良的售后服务。4.2主要技术参数及指标：4.2.1 传感器指标（1）温度传感器：测量范围：-45120C,精度：±0.5C（2）压力传感器：测量范围：0.1-IMPa,工作温度：-45-80C精度：±1.0%F.S.4.2.2 采集通道参数（1）采样率：IoOHZ（2）解调通道数量：8（3）单通道传感器最大数量：10只（压力1只）4.2.3 接口参数（1）电源输入范围：1836Vdc（2）电流需求：启动2AMax,正常工况0.7A（3）通信方式：RJ45网口，422/485（4）电气连接器：多芯航空连接器（5）光学连接器：MPO型光纤连接器4.2.4 机械结构（1）解调仪机械尺寸：长X宽X高220x150x8Omm（不包括安装支座，外接连接器）（2）重量：1.2kg（3）防护：IP44（4）外壳材质：铝合金（5）温度传感尺寸：直径3mm（6）压力传感器尺寸：直径VlOmm4.2.5 解调仪环境条件（1）射频敏感度：可以承受（100-2000）MHZ频率范围内，IV/m的射频场辐射。（2）工作温度范围：-15C+55中任意温度可正常启动、复位及连续工作(3)工作湿度范围：0%100%RH(4)存储温度范围：-55+85(5)存储湿度范围：0%95%(不凝露)(6)耐振动：1031HZ之间可以承受0.02g2Hz,100Hz500Hz之间可以承受0.02g2Hz的振动，2000Hz可以承受0.00013g2Hz的振动。(7)耐冲击：三个正交方向，可以承受脉冲时间Ilms,峰值6g的冲击加速度。二、使用性要求质保期两年，质保期内非因操作失误导致的损坏或故障，由乙方负责处理。产品交付后，需提供相应的产品使用培训。三、供货周期要求订单确认后6个月内交付(含产品合格证、校准或检测证书等质量证明文件),运抵四川绵阳应用电子学研究所58所区。
