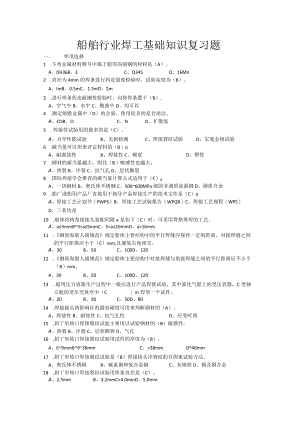

船舶行业焊工基础知识复习题#.docx

船舶行业焊工基础知识复习题一、单项选择1 .下列金属材料牌号中属于船用高强钢的材料是（A）。A、DH36B、EC、Q345D、16Mn2 .直径为4mm的焊条进行药皮强度检验时，试验高度为（B）。A、ImB、0.5mC、1.5mD、2m3 .进行焊条药皮耐潮性检验时，应将焊条置于（B）.A、空气中B、水中C、酸液中D、均可以4 .测定熔敷金属中（D）的含量，使用较多的是甘油法。A、COB、OC、ND、扩散氢5 .焊接性试验用的最多的是（C）。A、力学性能试验B、无损检测C、焊接裂纹试验D、宏观金相试验6 .碳当量可以用来评定材料的（B）oA、耐腐蚀性B、焊接性C、硬度D、塑性7 .钢材的碳当量越大，则其（B）敏感性也越大。A、热裂B、冷裂C、抗气孔D、层状撕裂8 .国际焊接学会推荐的碳当量计算公式适用于（C）A、一切钢材B、奥氏体不锈钢C、500600MPa级的非调质高强钢D、硬质合金9 .船厂或船用产品厂直接用于指导产品焊接生产的技术文件是（C）oA、焊接工艺计划书（PWPS）B、焊接工艺试验报告（WPQR）C、焊接工艺规程（WPS）D、三者均是10 .船体结构角接接头装配间隙a是如下（C）时，可采用背垫堆焊的工艺。A、a3mmB3<a5mmC、5<a16mmD、a>16mm11 .钢质海船入级规范规定船体主要结构中的平行焊缝应保持一定的距离。对接焊缝之间的平行距离应小于（C）mm,且避免尖角相交。A、30B、50C、100D、12012 .钢质海船入级规范规定船体主要结构中对接焊缝与角接焊缝之间的平行距离应不小于（B）mm。A、30B、50C、100D、12013 .船用压力容器生产过程中一般应进行产品焊接试验，其中液化气船上的受压容器，C型独立舱的受压壳体至少（C）m焊剂一个试件。A、20B、30C、50D、8014 .焊接接头热影响区的最高硬度可用来判断钢材的（A）。A、焊接性B、耐蚀性C、抗气孔性D、应变时效15 .斜丫形坡口焊接裂纹试验主要用以试验钢材的（B）敏感性。A、热裂B、冷裂C、层状撕裂D、气孔16 .斜丫形坡口焊接裂纹试验用试件的厚度为（B）。A、69mmB938mmC、>38mmD46mm17 .斜丫形坡口焊接裂纹试验是（B）焊接接头冷裂纹的自拘束试验方法。A、奥氏体不锈钢B、碳素钢和低合金钢C、灰铸铁D、铜及铜合金18 .斜丫形坡口焊接裂纹试验用焊条直径是（C）。A、2.5mmB、3.2mmC>4.0mmD、5.0mm19 .斜丫形坡口焊接裂纹试验拘束焊缝的焊接应采用（B）oA、酸性焊条B、低氢焊条C、不锈钢焊条D、堆焊焊条20 .斜Y形坡口焊接裂纹试验焊完的试件应在（C）进行裂纹的解剖和检测。A、立即B、28小时以后C、48小时以后D、几天以后21 .斜Y形坡口焊接裂纹试验应对试件的（C）个横断面进行断面裂纹检查。A、3B、4C>5D、622 .根据GBT355894船舶钢焊缝射线照相工艺和质量分级的规定，焊缝质量分为（C）。A、三级B、四级C、五级D、六级23 .根据GBT355894船舶钢焊缝射线照相工艺和质量分级的规定,焊缝质量分为（A）为最好。A、I级B、II级C、III级D、IV级24 .根据GB/T3558-94船舶钢焊缝射线照相工艺和质量分级的规定，如果焊缝中有裂纹存在，焊缝质量即判定为（D）。A、H级B、In级C、N级D、V级25 .根据GBT355994船舶钢焊缝手工超声波探伤工艺和质量分级的规定，焊缝质量分为（C）OA、三级B、四级C、五级D、六级26 .根据GBT355994船舶钢焊缝手工超声波探伤工艺和质量分级的规定，焊缝质量等级以（C）为最差。A、In级B、IV级C、V级D、Vl27 .对于（D）材料，磁粉探伤将无法应用。A、碳素钢B、低合金结构钢C、铁磁性材料D、非铁磁性材料28 .焊接接头拉伸试验的目的是测定焊接接头的（A）0A、抗拉强度B、屈服强度C、伸长率D、断面收缩率29 .焊接接头弯曲试验的目的是测定焊接接头的（B）<.A、抗拉强度B、塑性C、韧性D、硬度30 .试样弯曲后，其正面成为弯曲的拉伸面，叫（A）oA、面弯B、背弯C、侧弯D、纵弯31 .试样弯曲后，其背面成为弯曲的拉伸面，叫（B）。A、面弯B、背弯C、侧弯D、纵弯32、目前，常用的冲击试验缺口形状为（A）oA、V形B、U形C、X形D、Y形33、焊接接头及堆焊金属的硬度试验应在其（A）上进行。A、横断面B、纵断面C、焊缝表面D、焊缝根部34 .压扁试验的目的是测定（C）焊接对接接头的塑性。A、平板B、管板C、管子D、型钢35 .压扁试验的目的是测定管子焊接对接接头的（D）.A、强度B、硬度C、韧性D、塑性36 .水压（结构）试验时，应装设（B）定期校验合格的压力表。A、：！只B、2只C、3只D、4只37 .奥氏体不锈钢与珠光体不锈钢焊接时，最好焊缝中不要出现（C）组织。A、铁素体B、珠光体C、马氏体D、奥氏体38 .奥氏体不锈钢与珠光体不锈钢焊接时，要尽量（B）熔合比。A、增加B、减小C、越大越好D、适当增加39 .焊接接头热影响区内强度高、塑性低的区域是（C）。A、熔合区B、正火区C、加热在1200°C的粗晶区D、整个热影响区40 .低碳钢热影响区的脆化区是指加热温度在（A）的区域。A、200-400B、400cCC、200°CD、熔合区41 .高强度钢热影响区的脆化区是指加热温度在（B）的区域。A、1200°CB、ac1-Ac342.低合金结构钢中，含有较多的（DC、Ac3D、CACl）时，极易发生热应变脆化现象。A、HB、OC、Mn43.承受动载荷的角焊缝，其截面形状以（BD、N）承载能力最低。A、凹形B、凸形C、等腰平面D、不等腰平面44 .焊接结构中最理想的接头形式是（A）。A、对接接头B、搭接接头45 .应力集中最小的接头形式是（AA、对接接头B、搭接接头46 .对接接头的应力集中出现在（DC、交接接头）C、交接接头D、T形接头D、T形接头A、焊缝最高点B、焊缝根部C、熔合区D、焊趾47 .承受动载荷的对接接头，焊缝的余高应（B）。A、越大越好B、趋向于零c、o-3mm48 .疲劳强度最高的接头形式是（AA、对接接头B、搭接接头 C、交接接头49 . T形接头降低应力集中的重要措施是（C ）oD、没有要求D、T形接头A、减小焊脚尺寸B、增大焊脚尺寸C、开坡口保证焊透D、采用碱性焊条50 .搭接接头增添正面角焊缝会使（B）0A、侧面角焊缝的应力集中增加B、侧面角焊缝的应力集中减少C、对应力集中无影响51 .应力集中对结构的（C）影响不大。A、疲劳强度B、动载强度52 .对接接头进行强度计算时，（CA、应该考虑B、载荷大时考虑53 .对接接头进行强度计算时，（CA、应该考虑B、载荷大时考虑C、静载强度）接头上的应力集中。C、不予考虑D、精确计算是考虑）焊缝的余高。C、不予考虑D、精确计算是考虑54 .焊接结构的整体性给（A）的扩展创造了十分有利的条件。A、裂纹B、气孔55 .焊接结构的失效大部分是由（A、气孔B、裂纹C、未焊透B）引起的。C、夹渣D、未熔合D、咬边56.焊接接头的脆性断裂的特征是破坏应力（D）设计的许用应力。A、远远大于B、接近于C、略大于D、远远小于57 .延性断裂的裂口一般呈（C）。A、金属光泽B、有光亮C、纤维状58 .脆性断裂的裂口一般呈（A）。A、金属光泽B、有光亮C、纤维状59 .当焊接结构承受（C）时容易产生脆性断裂。A、单向拉应力B、双向拉应力C、三向拉应力D、压应力60 .焊接结构上的缺口处往往会形成局部（C）,导致脆性断裂。A、单向拉应力B、双向拉应力C、三向拉应力D、压应力61 .通常，（B）往往起源于有严重应力集中效应的缺口处。A、延伸断裂B、脆性断裂C、疲劳断裂62 .脆性转变温度越高，材料的脆性倾向（B）0A、越小B、越大C、无影响63 .提高加载速度能促使材料发生（A）oA、延伸断裂B、脆性断裂C、疲劳断裂64 .厚板在缺口处容易形成三向拉应力，因此容易使材料（A）oA、脆化B、塑性增加C、疲劳65 .低碳钢和低合金钢的晶粒越细，则其脆性转变温度（C）。A、无影响B越高C、越低66 .利用转变温度法进行焊接接头抗脆性断裂试验时，所用的试样为（C）.A、拉伸试样Bx弯曲试样C、冲击试样D、压扁试样67 .“落锤试验法”用来测定材料的（B）.A、抗拉强度B、脆性转变温度C、疲劳强度D、塑性68 .焊接结构的应变时效会导致（B）下降。A、抗拉强度B、冲击韧性C、屈服点D、硬度69 .钢对应变时效的敏感性，常用时效前后（A）之差与原始状态的百分比来表示。A、冲击值B、弯曲角C、屈服点D、硬度70 .低合金结构钢焊接时，过大的焊接热输入会降低接头的（C）。A、硬度B、抗拉强度C、冲击韧性D、疲劳强度71 .焊接接头中的角变形和错便都会引起附加（C）,因此对结构脆性破坏有影响.A、拉应力B、压应力C、弯曲应力72 .如果焊接结构在材料的脆性转变温度以上工作时，焊接残余应力对脆性断裂的影响（C）。A、最大B、较大C、不大73 .不同厚度构件应尽可能圆滑过渡，其目的是为了减少（B）,提高抗脆断能力。A、焊接缺陷B、应力集中C、焊接材料74 .对于要求抗脆性断裂的材料，通常用（C）值作为材料的验收指标。A、硬度B、抗拉强度C、冲击韧性D、疲劳强度75 .焊接结构承受（D）时，容易产生疲劳断裂。A、较大的拉应力B、较大的压应力C、较大的弯曲应力D、交变应力76 .据统计，焊接结构的失效大多是因为（A）引起的。A、疲劳断裂B、脆性断裂C、延性断裂D、腐蚀断裂77 .焊接结构的疲劳极限（D）材料的强度极限。A、大大高于高于Cs接近D、低于78 .由反复塑性变形所造成的破坏叫（A）。A、低周疲劳B、热疲劳C、腐蚀疲劳79 .因为热应力反复作用而产生的破坏叫（B）oA、低周疲劳B、热疲劳C、腐蚀疲劳80 .在循环载荷和腐蚀介质的共同作用下，焊接结构所产生的破坏为（C）。A、低周疲劳B、热疲劳C、腐蚀疲劳81 .各种金属材料中，以（C）抗腐蚀疲劳的性能最好。A、低碳钢B、低合金结构钢C、不锈钢D、耐热钢82 .焊接接头的应力集中将显著降低接头的（C）。A、抗拉强度B、冲击韧性C、疲劳强度D、抗弯强度83 .CCS材料与焊接规范规定，焊工测试试件每侧焊缝宽度应不大于坡口宽度（D）0AxImmB、1.5mmC、2mmD、2.5mm84 .CCS材料与焊接规范规定，焊接工艺规程对每一强度等级的钢材适用于与实验母材韧性等级（C）的钢材。A、高B、相同C、相同或较低D、较低85 .药芯焊丝C02气体保护焊属于（C）保护。
