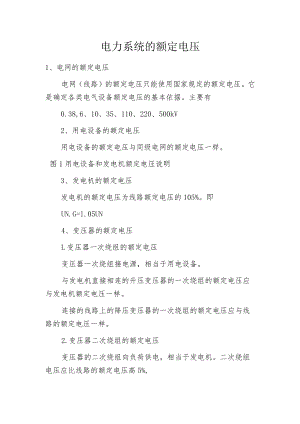

电力系统的额定电压1、电网的额定电压电网（线路）的额定电压只能使用国家规定的额定电压。它是确定各类电气设备额定电压的基本依据。主要有0.38,6、10、35、110、220、500kV2、用电设备的额定电压用电设备的额定电压与同级电网的额定电压一样。图1用电设备和发电机额定电压说明3、发电机的额定电压发电机的额定电压为线路额定电压的105%。即UN.G=l.05UN4、变压器的额定电压L变压器一次绕组的额定电压变压器一次绕组接电源，相当于用电设备。与发电机直接相连的升压变压器的一次绕组的额定电压应与发电机额定电压一样。连接的线路上的降压变压器的一次绕组的额定电压应与线路的额定电压一样。2.变压器二次绕组的额定电压变压器的二次绕组向负荷供电，相当于发电机。二次绕组电压应比线路的额定电压高5%,而变压器二次绕组额定电压是指空载时电压。但在额定负荷下，变压器的电压降为5%。因此，为使正常运行时变压器二次绕组电压较线路的额定电压高5%,当线路较长(如35kV及以上高压线路)，变压器二次绕组的额定电压应比相联线路的额定电压高10%；当线路较短(直接向高低压用电设备供电，如IOkV及以下线路)，二次绕组的额定电压应比相联线路的额定电压高5%o如下图。例1-2已知图所示系统中的额定电压，试求发电机和变压器的额定电压。解：发电机G的额定电压UN.G=1.05UN.IWL=LO5×6=6.3(kV)变压器IT的额定电压UlN.IT=UN.G=6.3kVU2N.IT=1.1UN.2WL=1.1X110=121(kV)IT额定电压为：121/6.3kV变压器2T的额定电压UlN.2T=UN.2WL=HOkVU2N.2T=1.05UN3WL=1.05X10=10.5(kV)2T的额定电压为：110/10.5kV
