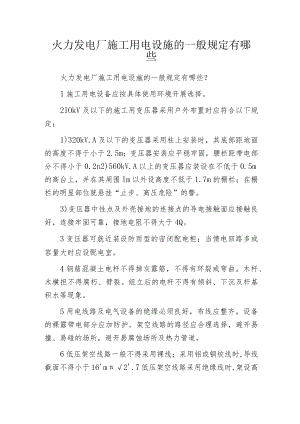

火力发电厂施工用电设施的一般规定有哪些.docx

火力发电厂施工用电设施的一般规定有哪些火力发电厂施工用电设施的一般规定有哪些？1施工用电设备应按具体使用环境开展选择。2IOkV及以下的施工用变压器采用户外布置时应符合以下规定：1)320kV.A及以下的变压器采用柱上安装时，其底部距地面的高度不得于小于2.5m；变压器安装应平稳牢固，腰栏距带电部分不得小于0.2n2)560kV.A以上的变压器应装设在不低于0.5m的高台上，并在其周围Im以外设高度不低于1.7m的栅栏；在栅栏的明显部位就悬挂“止步、高压危险”的警。3)变压器中性点及外壳接地的连接点的导电接触面应接触良好，连接牢固可靠，接地电阻不得大于4Q。3变压器可就近装设防雨型的密闭配电柜；当馈电回路多或容量大时应设配电室。4钢筋混凝土电杆不得掉灰露筋，不得有环裂或弯曲。木杆、木横担不得腐朽、劈裂。组立后的电杆不得有倾斜、下沉及杆基积水等现象。5用电线路及电气设备的绝缘必须良好，布线应整齐，设备的裸露带电部分应加防护。架空线路的路径应合理选择，避开易撞、易碰的场所，避开易腐蚀场所及热力管道。6低压架空线路一般不得采用裸线；采用铝或铜绞线时,导线截面不得小于16'm2'.7低压架空线路采用绝缘线时,架设高度不得低于2.5叱交通要道及车辆通行处，架设高度不得低于5m；其他情况的架设高度应满足表2表4的要求。8架空线路的转角杆、分支杆及终端杆的拉线应采取防护措施，并在离地面L5以下的部分涂红、白色油漆示警。9几种线路同杆架设时，高压线必须位于低压线上方，电力线必须位于弱电线上方。线间距离应满足下表的要求。10通讯、广播等弱电线路与电力线路同杆架设时，弱电线路应悬挂在钢线上，悬挂点的间距不得大于1m,钢线应接地。11现场直埋电缆的走向应按施工总平面布置图的规定,沿主道路、组合场、固定的构筑物等的边缘直线埋设，埋深不得小于0.7m；转弯处应在地面上设明显的标志；通过道路时应采用保护套管，管径不得小于电缆外径的L5倍，且不得小于IOOnIm.电缆沿构筑物架空敷设时，其高度不得低于2m.接头处应有防水和防止触电的措施。12现场集中控制的开关柜或配电箱的设置地点应平整,不得被水淹或土埋，并应防止碰撞和物体打击。开关柜或配电箱附近不得堆放杂物。13开关柜或配电箱内的配线应绝缘良好，排列整齐，绑扎成束并固定在盘内。导线剥头不得过长，压接应牢固。盘面操作部位不得有带电体明露。14导线进出开关柜或配电箱的线段应加强绝缘并采取固定措施。15杆上或杆旁装设的配电箱应安装牢固并便于操作和维修；引下线应穿管敷设并做防水弯。16照明、动力合一的流动刀闸箱应装设四极漏电电流动作保护器。17用电设备的电源引线长度不得大于5l距离大于5m时应设流动刀闸箱；流动刀闸箱至固定式开关柜或配电箱之间的引线长度不得大于40n
