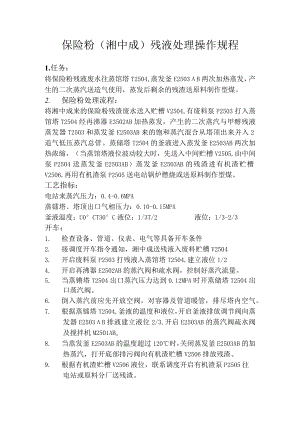

保险粉（湘中成）残液处理操作规程.docx

保险粉（湘中成）残液处理操作规程1.任务：将保险粉残液废水往蒸馆塔T2504,蒸发釜E2503B两次加热蒸发，产生的二次蒸汽送造气使用，蒸发后剩余的残渣送原料制作型煤。2.保险粉处理流程：将湘中成来的保险粉残渣废水送入贮槽V2504,有废料泵P2503打入蒸馆塔T2504经再沸器E3502AB加热蒸发，产生的二次蒸汽与甲醇残液蒸发器T2503和蒸发釜E2503AB来的饱和蒸汽混合从塔顶出来并入2造气低压蒸汽总管。蒸储塔T2504的釜液进入蒸发釜E2503AB两次加热浓缩，（当蒸馆塔液位波动较大时，先送入中间贮槽V2505,由中间泵P2504送蒸发釜E2503AB）蒸发釜E2503AB的残渣进有机渣贮槽V2506,再用有机渣泵P2505送电站锅炉燃烧或送原料制作型煤。工艺指标：电站来蒸汽压力：0.4-0.6MPA蒸镭塔、塔顶出口气相压力：0.10-0.15MPA釜液温度：U0°CT30°C液位：1/3T/2液位：1/3-2/3开车：1. 检查设备、管道、仪表、电气等具备开车条件2. 接调度开车指令通知，湘中成送残液入废料贮槽V25043. 开启废料泵P2503打残液入蒸馆塔T2504,建立液位1/24. 开启再沸器E2502AB的蒸汽阀和疏水阀，控制好蒸汽流量。5. 当蒸锵塔T2504出口蒸汽压力达到0.12MPA时开蒸储塔T2504出口蒸汽阀。6. 倒入蒸汽前应先开放空阀，对容器及管道暖管，排尽塔内空气。7. 根据蒸镭塔T2504,釜液的温度和液位，开启釜液排放调节阀向蒸发器E2503B排液建立液位2/3,开启E2503AB的蒸汽阀疏水阀及搅拌机M2501ABo8. 当蒸发釜E2503AB的温度超过120时，关闭蒸发釜E2503AB的加热蒸汽，打开底部排污阀向有机渣贮槽V2506排放残渣。9. 根据有机渣贮槽V2506液位，联系调度开启有机渣泵P2505往电站或原料分厂送残渣。10. 在沸器E2503AB,蒸发釜E2503AB及有机渣贮槽V2506的热管产生冷凝渣送净化冷凝渣回收处理系统。停车：1. 停废料泵P2503泵，关出口阀。2. 关蒸储塔T2504出料调节阀组,关再沸器E2502AB蒸汽调节阀、截止手轮阀。3. 关蒸播塔T2503AB出口蒸汽阀。4. 关蒸发釜E2503AB蒸汽调节阀、截止手轮阀，停搅拌机M2501ABo5. 根据有机渣贮槽V2506液位情况，决定是否向原料送残渣。6. 打开蒸储塔T2504,蒸发釜E2503AB加水阀，用水稀释。开停车注意事项：1. 送蒸汽前，先打开再沸器E2502AB,蒸发釜E2503AB底部导淋，缓开蒸汽阀。2. 当蒸播塔：T2504液位波动较大时，先送入中间贮槽V2505视液位高低，由中间泵P2504送蒸发釜E2503AB。3. 向电站或原料停送残渣后，开蒸汽吹扫1-2小时，防止管道堵塞。4. 开有机渣泵P2506时，要先开出口阀，防止塞泵打坏。5. 各贮槽不得溢槽，污染环境。6. 控制蒸储塔T2504,蒸发釜E2503AB液位在指标范围内,防止带液。7. 运行中不得关闭有机渣贮槽V2506,有机渣泵P2505伴热蒸汽。8. 接收或出残液时，必须告知调度室与相关单位取得联系确认。9. 蒸发釜E2503AB检修时，必须把废料排尽，再关加热蒸汽阀，二次蒸汽出口阀，开放空阀泄压，停搅拌机M2501AB。编制：XX审核：XX审定：XX批准：XX
