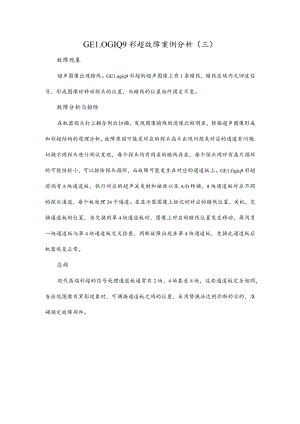

GE1.OGIQ9彩超故障案例分析（三）故障现象超声图像出现暗线。GE1.ogiq9彩超的超声图像上有1条暗线，暗线区域内无回波信号，形成图像时移动探头的位置，而暗线的位置始终固定不变。故障分析与排除在机器探头打上耦合剂后扫描，发现图像暗线的边缘比较明显，根据超声图像形成和彩超结构的原理分析，故障原因可能是对应的探头晶片出现问题或对应的通道有问题；切换不同探头进行测试发现，每个探头均有同类的暗线存在，每个探头同时有晶片损坏的可能性较小，可以排除探头损坏，而故障可能发生在对应的通道板上。GE1.Ogiq9彩超前端有8块通道板，执行对应的超声波发射和接收以及A/D转换，8块通道板对应不同的探头通道，每个板处理24个通道。在显示器图像上标记好对应的暗线位置，关机，交换通道板的位置，当交换到第4块通道板时，图像上对应的暗线位置发生移动，再用另一块通道板与第4块通道板交叉检查，判断故障出现在第4块通道板，更换此通道板后机器恢复正常。总结现代高端彩超的信号处理通道板通常有2块、4块甚至8块，这些通道板完全相同，当出现图像有黑影现象时，可调换通道板之间的位置，采用替换法达到诊断的目的，准确锁定故障部件。
