CAE分析报告.pptx

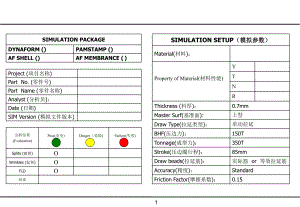

1 Project (项目名称) Part No. (零件号) Part Name (零件名称) Analyst (分析员)： Date (日期) SIM Version (模拟文件版本) SIMULATION PACKAGEDYNAFORM ()PAMSTAMP ()AF SHELL ()AF MEMBRANCE ( )SIMULATION SETUP（模拟参数）（模拟参数）Material(材料)： Property of Material(材料性能)YTNRThickness (料厚)：0.7mmMaster Surf(基准面): 上型Draw Type(拉延类型)：单动拉延BHF(压边力)：150TTonnage(成型力)：350TStroke(压边圈行程)：85mmDraw beads(拉延筋)：实际筋 or 等效拉延筋Accuracy(精度)：StandardFriction Factor(摩擦系数)：0.15分析结果(Evaluation)Pass(安全) Danger（危险) Failure(失效) Splits (破裂)O Wrinkles (起皱)O FLDO 结论 2 Nesting and SHAPE OF THE BLANK(坯料坯料及及排样图排样图 ) 方料方料Rectangle 梯形料梯形料Trapezium 形状料形状料Shape 464440 1357345单位：mm下料尺寸：1357*800/2材料利用率：55%3 模面设置图（模面设置图（Die Face）凹模(Die)板料(Blank) 压边圈(Binder)凸模( Punch) 4 INFLOW(流入量分布图流入量分布图) & Trimline 注：必须显示修边线位置或则最后零件轮廓线。5 等效拉延筋位置等效拉延筋位置( Drawbeads) 6 Thinning Ratio Analysis（坯料减薄率分布图）（坯料减薄率分布图）注：破裂起皱区域要显示出来零件最大减薄率（或则最大厚度）云图分级显示零件增厚率（或则最小厚度）7 Wrinkle Analysis : Mean stress (平均应力分布图平均应力分布图:起皱判断起皱判断)最大值为材料屈服强度最小值为负的材料抗拉强度云图8级显示，红色表示起皱风险极高，黄色表示有一定风险。注：仅对DYNAFORM8 Wrinkling Criterion Plot（起皱趋势）（起皱趋势）注：仅对AUTOFORM9 Forming Limit Diagram 成型极限图成型极限图( 必须显示出零件有起皱和破裂的区域必须显示出零件有起皱和破裂的区域）FLD图必须显示清晰，且对于DYNAFORM，必须在此页注明FLD0值。FLD安全裕度推荐10%-20%FLD0：0.3510 Forming process:The blank gravity（重力状态）（重力状态）11 The binder closing(压边圈闭合压边圈闭合)12 85mm to the draw home75mm to the draw home13 65mm to the draw home55mm to the draw home14 45mm to the draw home35mm to the draw home15 25mm to the draw home15mm to the draw home16 5mm to the draw homehome注：压边圈闭合位置以及到底前3-5mm位置必须显示！17 回弹分析结果回弹分析结果 Springback result：( (显示回弹量和断面截图）（显示回弹量和断面截图）（Shown the springback and section pic）（）（ 本页只需招标完成后开模之前提交）本页只需招标完成后开模之前提交）18 附页附页供应商可自行填入其他重要内容,包括结论以及改进方案等
