    3D培训课件.pptx

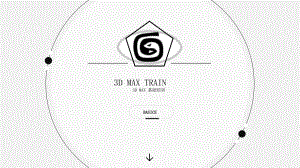

    BASICEBASICE3D MAX TRAIN3D MAX 基础培训contentscontents1 13 32 2copy or write your text and paste it here3D界面功能介绍样条线命令了解多边形命令了解PART ONE了解3D界面所有功能以及对象类型、建模图形使用方法了解3D界面功能菜单栏:包括基本操作命令等视图窗口:默认有4个视图窗口,可根据个人爱好改变视口个数工具栏:包括建模工具图形和修改器、调整轴、实用程序等导航栏:调整视口配置打开3D后1、调整界面或重置界面 2、设置单位3、调整捕捉 4、调整视口视口旋转:Atl+鼠标中键充满视口:Z平移: 鼠标中键最大化窗口:Atl+w对象选择移动键:W 旋转键:E 缩放键:R 角度捕捉: 移动复制:shift+移动(W的模式下)原地复制:Ctrl+V右击-孤立对象:体与线框模式:F3 实体与线框同时显示:F4 物体锁定:空格键快捷键沿外物中心旋转复制1.设定角度捕捉2.选择旋转模式3.选择沿外物中心旋转4.拾取(pick)外边框 了解样条线使用以及部分建模命令的使用PART TWO编辑样条线:点级别、段级别、线级别点级别:包括加点、焊接点、倒圆角(必须转为直角点,推拉是才会等距)、倒斜角等 点的焊接,先合并,再选点,后焊接 (如焊接不成功,检查是否在同一平面上、检查点是否重叠在一起)段级别:分段(直线均分不等先把点转为角点)显级别:包括轮廓、布尔运算、裁剪等 点的焊接,先合并,再选点,后焊接 (如焊接不成功,检查是否在同一平面上、检查点是否重叠在一起)了解编辑样条线车削:1.大小方式进行对齐(一般最小(min)对齐)2.中心进行焊接(weld core)3.如果模型面出现异常,进行法线翻转晶格: 可用做珠帘防盗网等。放样:1.如果放样遇到结构翻转:A按住ctrl再次拾取截面 B如果时间过了很久,可不必再按住ctrl拾取2.对齐方式:进入修改面板选子级别命令(截面),一般进行左对齐(全选物体)扫描:1.可以解决各类复杂欧式踢脚线2.与放样的区别:扫描可以用在多条路径线 放样只能用在一条路径线阵列:1.先选择物体2.Alt+T+A 出现阵列窗口,然后调节参数,可以进行预览调节利用编辑样条线挤出等命令把候车亭模型建出来了解样条线使用以及部分建模命令的使用PART THREE了解编辑多边形 编辑多边形 点级别 边级别 开放边级别面级别体级别移除(多余的点可以删除)打断(一个点打断成3个点)连接(通过点之间进行连接)挤出(高度、宽度)拆分(厚度、打开面)目标点焊接(可以隔空焊接)塌陷(把多个点进行塌陷为一 个点)移除(两条边移除可以进行切角同时变成一整块面,移除边会残留点,要随时移除不需要的点)连接(选择两条边通过连接增加段数,同一平面上)挤出(高度、宽度)拆分(厚度、打开面)切割(画出多条边形成不同形状的面)提取线框(选择需要的边线选择创建图形形成独立的线段等)开放边只能在已被删除的面中使用(通过按住shift+移动/缩放推拉)封口(要在面删除的情况下才能封口)桥接(选择上下两条开放边,可以把两端桥接起来形成一个整体)挤出(单向挤出、法线/整体挤出、各自挤出)倒角(倒角挤出、分别可以控制向外向内挤出)插入(从一个面可以插入多个面)轮廓(控制面的大小)快速切面(可以把体切成多个不同形状的体块)切割(把体快切成不同形状的面)FFD: 移动网格来控制需要调点的位置控制点的移动激活第一个子层级,选择点进行移动设置分段后,激活子层级,再操作弯曲: 通过角度的正负值确定弯曲的角度大小值通过方向确定弯曲后的方向THANKS FOR YOUR WATCHING3D导入CAD建模CAD优化图层1、指定字体给样式(文字丢失) gbcbig.shx 国标字体2、双击中键充满视图3、Re 刷新图形4、把图纸新建复制到新文件,进行文件优化(把不需要的删除掉)5、保存时要保存为最低标配Auto CAD 2000/LT2000图形3D导入CAD图1、选择顶视图,导入打开选择要导入的CAD文件(如果是低版本英文版本3D需要把CAD文件名和路径改为英文格式导入)2、导入后要孤立成组,将世界坐标中新归零(移动右击)3、选择图形右击选择冻结选择对象(方便做图)
