分支程序设计.pptx

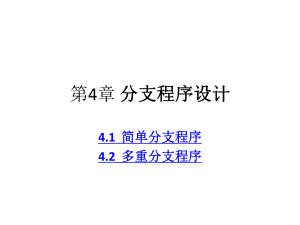

第4章 分支分支程序设计程序设计4.1 简单分支简单分支程序程序4.2 多重分支程序多重分支程序 分支程序的结构形式有两种，如图4.1所示，这两种形式类似于高级语言里面的IF_THEN_ELSE语句和CASE。IF_THEN_ELSE语句可以引出两个分支，而CASE语句可以引出多个分支。在汇编语言里，实现分支选择的语句是通过跳转语句实现的，具体的实现方式如下：先对某一些变量进行比较，然后根据比较的结果跳转到不同的地方去执行。 实现分支的方法： 比较/转移法和跳转表转移法： 比较转移指令可嵌套，但程序结构复杂，跳转表可使程序结构清晰。4.1 简单分支程序简单分支程序 在编写分支程序时，要尽可能避免编写“头重脚轻”的结构 在编写分支结构时，一般先处理简单的分支，再处理较复杂的分支。对多分支的情况，也可遵循“由易到难”的原则。因为简单的分支只需要较少的指令就能处理完，一旦处理完这种情况后，在后面的编程过程中就可集中考虑如何处理复杂的分支 例例4.1 X为任意有符号字节数，若X为负数，则将其取补码，否则与Y相加，和存入AX中。 题目分析：在数据段中定义变量X和Y的值，取出X与比较大小，如果小于，则用求补指令NEG求出补码仍旧存入X存储单元；如果大于0，则计算X+Y的值并存入AX。 .MODEL TINY ;简短模式的程序定义 .DATA X DB -8 ;定义变量X Y DB 210 ; 定义变量Y .CODE STARTUP: MOV AX,DATA MOV DS,AX ;取出数据段的段地址 MOV AL,X ;X0?CMP AL,0 JGE BIG;如果X=0，跳转到BIG处与变量Y相加 NEG AL;如果Xhigh，则查找失败，置CF=1，程序结束；否则，计算中间位置mid=(low +high)/2 (3)查找元素k与中点元素rmid比较，若k= rmid，则查找成功，置CF=0，并SImid，程序结束；若krmid, 则转第(5) (4)在低半部分查找。Low值不变， high mid -1，返回第(2)，继续查找 (5)在高半部分查找。high值不变，low mid + 1，返回第(2)，继续查找 data segment lw dw ? hg dw ? data ends extra segment arr dw 6,1,2,5,7,9,12 extra ends code segment main proc far assume cs:code,ds:data,es:extra start: mov ax,3 push ax mov ax,data mov ds,ax mov ax,extra mov es,ax pop ax lea di,arr cmp ax,es:di+2 ja chk_last lea si,es:di+2 je exit stc jmp exit chk_last: mov si,es:di shl si,1 add si,di cmp ax,es:di jb search je exit stc jmp exit search: mov lw,1 mov bx,es:di mov hg,bx mov bx,di mid: mov cx,lw mov dx,hg cmp cx,dx ja no_match add cx,dx shr cx,1 mov si,cx shl si,1 compare: cmp ax,es:bx+si je exit ja higher dec cx mov hg,cx jmp mid higher: inc cx mov lw,cx jmp mid no_match: stc exit: pop ds ret main endp code ends end start4.2.2 利用跳跃表实现多路分支利用跳跃表实现多路分支 例例4.6 根据AL寄存器中哪一位为1把程序转移到不同的分支执行。 题目分析：事先在AL寄存器中存有数据，在程序中测试AL的值，利用SHR指令每次把AL中的最低位移入CF标志位，JNB或JB指令的测试条件是测试CF的值是否为0或1。 不同的程序分支存储在跳跃表中，程序中取出跳跃表的首地址，然后根据测试的AL中的值，用首地址加上偏移地址，得到跳跃的地址，有了跳跃地址就可以在跳跃表中跳转到不同的地方 branch segment brch_tab dw rout1 dw rout2 dw rout3 dw rout4 dw rout5 dw rout6 dw rout7 dw rout8 branch ends code segment main proc far assume cs:code, ds:branch start: push ds sub ax,ax push ax mov ax,branch mov ds,ax mov al,00000100B cmp al,0 je exit mov si,0 bch: shr al,1 jnc net_yet jmp brch_tabsi net_yet: add si,type brch_tab jmp bch 重要指令分析: shr al,1 ：把AL寄存器中的数值逻辑右移一位，最低位移到CF中，最高位补0。下面一条指令测试CF的值，就可以知道AL的最低位是0或者1了。这样循环执行，就可以测试中各个数位了。 jmp brch_tabsi：这是一种寄存器相对寻址方式，如果满足条件，就跳转到数据段中brch_tab存储单元里面偏移段首si个位置的地方执行。在本例中，brch_tab定义的是跳跃表，假定si 2，则brch_tabsi的有效地址就是对应rout2的地方，所以程序跳转到语句标号为rout2的地方执行。 add si,type brch_tab：type伪操作是取出数据段中brch_tab定义的数据类型的字节数，本例是dw类型，即2个字节。 例例4.7 统计输入的字符串中的字母、数字和其他字符的个数并把结果以16进制显示出来 题目分析：字符串以$结束。一次取出每个字符，字符在内存中存储的是16进制的ASCII码，0的ASCII码为30h，a 的ASCII码为61h，A 的ASCII码为41h。如果字符的值在30h到39h之间，则为数字；如果字符的值在41h到5ah之间，则为大写字母；如果字符的值在61h到7ah之间，则为小写字母；否则，是其他的字符。 data segment line db w34STP5 r9rstuv34,$ da1 dw 0 da2 dw 0 da3 dw 0 res1 db 0ah,0dh,digits:,$ res2 db 0ah,0dh,letters:,$ res3 db 0ah,0dh,others:,$ data ends code segment main proc far assume cs:code,ds:data start: push ds sub ax,ax push ax mov ax,data mov ds,ax lea bx,line mov dl,bx push bx s: cmp dl,30h jl other cmp DL,39h jg ch1 digit: mov bx,da1 inc bx mov da1,bx jmp next ch1: cmp DL,41h jl other cmp DL,5ah jg continue ch2: mov bx,da2 inc bx mov da2,bx jmp next continue: cmp DL,61h jl other cmp DL,7ah jng ch2 other: mov bx,da3 inc bx mov da3,bx jmp next next: pop bx inc bx mov dl,bx push bx cmp dl,$ jnz s result: lea DX,line mov Ah,09 int 21h lea DX,res1 mov Ah,09 int 21h mov bx,DS:da1 call display lea dx,res2 mov ah,09 int 21h mov bx,ds:da2 call display lea dx,res3 mov Ah,09 int 21h mov bx,DS:da3 call display exit: ret
