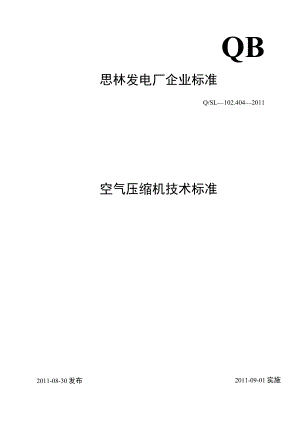

QB思林发电厂企业标准Q/SL102.4042011空气压缩机技术标准2011-08-30发布2011-09-01实施思林发电厂发布目次前言21范围32引用文件和资料33术语和定义34设备技术参数35运行参数86零部件清册9Z>刖S为规范管理标准，根据标准化工作的要求，按照GB/T19001-2008质量管理体系要求、GB/T240012004环境管理体系要求及使用指南、GB/T280012001职业健康安全管理体系规范、GB/T15496-2003企业标准体系要求的要求，制定空气压缩机技术标准，本空气压缩机技术标准经管理者代表审核，厂领导批准发布，希各部门遵照执行。本标准由思林发电厂生产技术部提出并归口管理。本标准由思林发电厂设备维修部组织起草和修订。本标准由思林发电厂生产技术部负责解释。主要起草人：杨兴乾审核：葛铭洋刘青松司泰升批准：马习耕修订状态：0发放编号：思林发电厂企业标准空气压缩机技术标准Q/SL102.40420111 范围本标准规定了空气压缩机的概述、设备参数、检修参数、零部件清册等相关的技术标准。本标准适用于空气压缩机的技术管理工作。2 引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。一般用螺杆空气压缩机技术条件GB-T13278-91一般用固定往复活塞空气压缩机技术条件GB/T13279-2002活塞式空压机操作与维修手册北京国泰富达电力设备销售有限公司螺杆式空压机操作与维修手册北京国泰富达电力设备销售有限公司3 术语和定义1 .1活塞式空气压缩机在气缸内作往复运动的活塞向右移动时，气缸内活塞左腔的压力低于大气压力Pa,吸气阀开启，外界空气吸入缸内，这个过程称为压缩过程。当缸内压力高于输出空气管道内压力P后，排气阀打开。压缩空气送至输气管内，这个过程称为排气过程。活塞的往复运动是由电动机带动的曲柄滑块机构形成的。3 .2螺杆式空气压缩机螺杆式空气压缩机的工作过程分为吸气、密封及输送、压缩、排气四个过程。当螺杆在壳体内转动时，螺杆与壳体的齿沟相互啮合，空气由进气口吸入，同时也吸入机油，由于齿沟啮合面转动将吸入的油气密封并向排气口输送；在输送过程中齿沟啮合间隙逐渐变小，油气受到压缩；当齿沟啮合面旋转至壳体排气口时，较高压力的油气混合气体排出机体。4设备技术参数4.1 低压空气压缩机及其附属设备技术参数序号名称技术参数备注一低压空气压缩机1型号L30-10A原装进口2生产厂家德国CompAir3型式风冷、螺杆式、包含本体控制柜4排气量：m3min4.75排气压力：VPa0.8（最高0.85）6排气温度：C环境温度+7-87传动方式皮带(带防护罩)8排气过滤精度：Uin5m以下9排气含油量：ppm=3ppm10噪音：dB(A)7411电动机生产厂德国CompAir原装进口12电机转速：rpm300013电动机功率：kw3014空压机重量712kg15编号349035/507416空压机连续运行最长时间：h200017空压机外形尺寸690×1005×1700mm18主要部件材料阴、阳螺杆、轴承、壳体：合金钢19排气口尺寸：mm螺纹连接DN3220出厂日期2008年二空气过滤器1型号T300-D-G2流量8.5m3min3工作压力0.2LoMPa4入口温度80C5出厂编号G0803111136出口管径：mmDNlOO7排污阀型号电磁自动排污8过滤精度：Um=Ium9过滤效率99.9%10主要部件材料壳体：碳钢；滤网：两层皆防腐，一层纤维介质滤网交替叠层，二层多层环氯树脂粘和纤维介质；生产厂家科林爱尔三贮气罐1型号810.82设计压力0.84MPa3工作压力0.8MPa4产品标准GB150-985试验压力1.05MPa6容器净重1598kg7容积8m38许可证编号TS2231040-20119容器类型1类10设计温度110,C11介质压缩空气12生产厂家上海申江压力容渊有限公司四安全阀1型号27W-10T2公称通径50mm3公称压力IMPa4额定压力0.84MPa5流量直径48mm6开启高度1/40流量直径7适用温度200,C8额定排气系数0.089产品编号16310适用介质空气、蒸汽、水11许可证编号TSF731001-201112制造标准GB/T12243-200513阀体材料ZHMn58-2-214制造日期2007年12月15生产厂家上海倍稳阀门有限公司4.2 中压空气压缩机及其附属设备技术参数序号名称技术参数备注一中压空气压缩机1型号SV-I101-1202生产厂家德国J.Becker&Sohne3编号87174型式W型三级三缸无基础、油润滑、风冷、活塞式5排气量：m7min1.16排气压力：MPa10（最大12）7排气温度:C488传动方式直联9排气过滤精度：Um5um以下10排气含油量：PPmW20ppm11噪音：dB(A)小于8112电动机厂家德国J.A.Becker&Sohne13转速1450rpm14压力12MPa15流量1.1m3min16功率22kw17电压等级380-42018电流39.6/22.8A19功率因数0.8820电机编号0712224821连续运行最长时间：h200022主要部件材料气缸：一级铸铁、二级合金铸铁、三级高强铸铁：活塞：一级铝合金、二级铝合金、三级合金铸铁：活塞环：曲轴箱：合金铸铁：曲轴：球墨铸铁；连杆：轴承钢；气阀：优质钢23出厂2008年二贮气罐1产品编号LJ2008-0572设计压力10.5MPa3工作压力10MPa4产品标准GB150-19985试验压力13.13MPa6容器净重6500kg7容积3Ol28许可证编号TS2210612-20119容器类型三类10设计温度100*C11介质压缩空气12生产厂家上海龙杰机械装备有限公司三安全阀1型号A42Y-160弹簧式安全阀2公称通径65mm3公称压力16MPa4整定压力10.3MPa5出口通径100mm6阀座喉径32nun7全开高度8mm8回座压力9.27MPa9排放压力11.33MPa10排气系数0.7511工作温度200C12压力等级1013MPa13适用介质蒸气、空气、石油气14出厂编号08306115出厂日期2008年3月16生产厂家上海中南阀门厂5 运行参数5.1 低压空气压缩机运行参数低压空气压缩机运行参数序号整定值名称单位整定值作用1正常启动（制动）MPa0.55启动一台气机2备用启动（制动）MPa0.5报警+启动二台气机3正常停止（制动）MPa0.75停止运行气机4过高报警（制动）MPa0.8报警+停止运行气机5正常启动（检修）MPa0.55启动一台气机6备用启动（检修）MPa0.5报警+启动二台气机7正常停止（检修）MPa0.75停止运行气机8过高报警（检修）MPa0.8报警+停止运行气机9安全阀动作压力MPa0.84安全阀打开泄压10排污电磁阀动作时间Min45排污5.2 中压空气压缩机运行参数中压空气压缩机运行参数序号整定值名称单位整定值作用1正常启动MPa6.4启动一台气机2备用启动MPa6.3启动二台气机3正常停止MPa7.5停止运行气机4过高报警MPa7.6报警+停止运行气机5过低报警MPa6.2报警+启动二台气机6高压气机润滑油压力MPa<0.180.2报警+停止运行气机7高压气机一级气缸温度'CN78停止运行气机8高压气机二级气缸温度'C>140停止运行气机9高压气机三级气缸温度c>135停止运行气机10高压气机一级气缸压力MPa20.78停止运行气机11高压气机二级气缸压力MPa23.2停止运行气机12高压气机三级气缸压力MPa27.5停止运行气机13安全阀动作压力MPa1.03安全阀打开泄压6 零部件清册6.1 低压空气压缩机零部件清册序号名称规格型号单位数量备注1润滑油CompAir4000桶82进气过滤器个43吸气调节器个44精细油分离器个65油过滤器个46油冷却器个47。型圈60X3个16易损件8O型圈80X3个16易损件9O型圈60X2.5个16易损件10吸油阀个411放气阀个414风扇个4易损件15单向阀个416节
