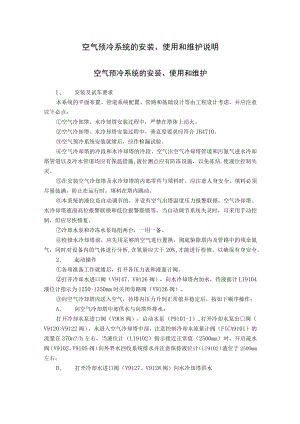

空气预冷系统的安装、使用和维护说明空气预冷系统的安装、使用和维护1、 安装及试车要求本系统的平面布置、管道系统配置、管路和基础设计等由工程设计考虑，并应注意以下必点：空气冷却塔、水冷却塔安装过程中，严禁在塔体上动火。空气冷却塔、水冷却塔安装过程中，垂直度要求应符合JB4710。空气预冷系统安装就绪后，应作检漏试验。空气冷却塔的冷段和水冷却塔的冷段、空气出空气冷却塔管道和污氮气进水冷却塔管道以及冷水管道均应有保温措施,液位测点应有防冻设施，以免冻结,使液位控制失灵。在安装空气冷却塔及水冷却塔的内部零件与填料时，应注意人身安全，填料必须尽量装满，防止在运行时，填料在塔内跳动。本系统的液位是自动调节的，并设有空气出塔温度压力报警联锁，空气冷却塔、水冷却塔液面高位报警联锁和低位报警联锁等，当自动调节系统失灵时，可采用手动控制，但应尽快修复。冷却水泵和冷冻水泵每组两台，一用一备。检修水冷却塔前，应先用足够的空气进行置换，彻底驱除塔内及管路中的残余氮气，同时对设备内的气体进行分析,含氧量应大于20%,才能进行检修，以确保有身安全。2、 起动操作各项准备工作就绪后，打开各压力表和液面计阀。打开冷却水进口阀（V9147、V9126阀），向水冷却塔内加水，待液面计LI9104液位计指示为1250-1350mm时关闭旁路阀（V9126阀）。向空气冷却塔内送入空气，待塔内压力升到正常值并稳定后，按如下顺序操作；A、 向空气冷却塔中部供水与向塔外排水；打开冷却水泵进口阀（V9U8阀），启动水泵（P9101-1）,打开冷却水泵出阀（V9120>V9122阀），水进入空气冷却塔中部，注意控制冷却水流量计阀（FICA9101）的流量在370n?/h左右，当液位计（LI9102）指示接近正常值（2500mm）时，开启疏水阀（V9102、V9105阀）向外界水回收系统排水并注意保持液位计（Ll9102）液位于250Omm左右；B、 打开冷却水进口阀（V9127、V9128阀）向水冷却塔供水C、 向水冷却塔送空气空气分离系统刚启动不久，进入系统的空气量较少，此时应慢慢开启空气旁路阀（V9U4、V9113阀），一部分经空气冷却塔冷却的含水蒸汽量低于外界的空气进入水冷却塔，水冷却塔的排水温度将进一步降低。D、 空气冷却塔上部供水打开旁路阀（V9135阀）、冷冻水泵进口阀（V9138阀），启动水泵（P9102-1）,打开冷冻水泵出口阀（V9140、V9142阀），水流入空气冷却塔上部，冷冻水流量计阀（FCV9102）自动调节，使冷冻水流量计阀（FlCA9102）流量在83.5m3h左右，并注意保持LI9102液位于250Omm左右；3、 正常操作启动阶段调节稳定后将液位控制从手动转为自动，其操作方法是关旁路阀（V9102阀），开自动阀（V9103、V9104阀），空气冷却塔自动向外界排水，操作时应注意保持液位在液位计的中上部，并检查各仪表是否正常。关闭旁路阀（V9135阀），使去冷冻水泵的水均通过水冷却塔冷却。自动调节冷冻水流量计阀（FCV9102阀），使冷冻水流量计阀（FICA9102）的流量在83.5m3h左右。随着空气分离系统逐步降温，直至正常运转，相应地关小直至关闭空气旁路阀（V9U4阀）。4、 停车操作先停水泵，同时关闭各泵的进口阀门，然后放气降压。如属长期停机，则应打开各吹除阀，将设备内积水排尽，视情况进行清洗。5、 空气冷却塔、水冷却塔的控制与报警联锁压力空冷塔空气压力低于450kPa时报警；压力低于40OkPa时联锁水泵停机并打开空压机放空阀。温度空气出空冷塔温度过高报警。水位当水位高于300Omm（水冷却塔为190Omm）或低于200Omm（水冷却塔为40Omm）时排放阀自动调节液面并将报警;水冷塔水位过高,还可由溢流管外排.阻力空冷塔空气阻力高于IIkPa时报警；液泛通过设置在出口防带水装置上的信号检测装置进行报警。空气预冷系统在运行过程中出现的问题及解决方法1、 低温水垢形成低温垢形成机理：在PH值8.8的条件下，循环水中将有大于10%的HCo3一转化为CO32,在这种情况下，循环水中的CCV一含量将大于25mgL,超过水质控制指标（5mgL）的5倍，致使水中的CaCO3含量在。至40°C范围内，远远超过其溶解度，而以介稳状态存在于水中，这时水质和外界条件的微小变化将导致CaCO3的结晶析出。处理方法：正常情况下水质稳定剂是通过对钙、镁离子、离子组合物作用和对碳酸钙的微晶核的分散作用，扩大了碳酸钙的介稳区，而保持运转条件下的水质稳定。由于阻垢剂均为水溶性高分子化合物，基钙、镁离子组合物，在水温降低时溶解度均下降，有关实验早已证明有机磷型药剂在高钙低温冷却水中，会发生药剂沉淀。因此廖水处理药剂在低温条件下，其钙镁纵使物发生沉淀。另外，碳酸钙在0°时溶解度为20°的两倍，碳酸钙的低温溶解，提高了低温水的钙离子含量，进一步强化了水处理药剂的沉淀作用。采用的是离子静电水处理器，通过分析进出水冷却塔的水中的钙离子含量。2、 水冷却塔出水温度高如兰化20000空分在正常操作后，操作工反应，原空气冷却塔空气出口温度应为10°C左右,实际时空气出口温度为16.5C左右。同时他们发现去空气冷却塔上部冷冻水进口温度为22,而冷却水进水冷却塔温度为28.5°C,因此分析水冷却塔可能不制冷。但根据水量、污氮量等实测数据，水冷却塔水温不应该如此高。后分析流程，发现可能为旁路阀（V9135）开着，一部份水未经过水冷却塔直接进入水泵，导致水冷却塔出水与这股水混合后，水温度远高于设定值。后从江铜得析的确如此。
