电缆敷设施工方法.docx

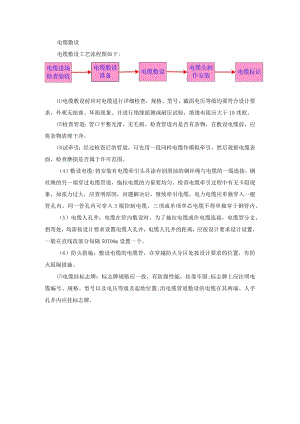

电缆敷设电缆敷设工艺流程图如下:电缆敷设前应对电缆进行详细检查，规格、型号、截面电压等级均要符合设计要求，外观无扭曲、坏损现象。并进行绝缘摇测或耐压试验，绝缘电阻应大于10兆欧。检查管道：管口平整光滑，无毛刺。检查管道内是否有杂物，在敷设电缆前，应将杂物清理干净。试牵引：经过检查后的管道，可先用一段同样电缆作模拟牵引，然后观察电缆表面，检查磨损是否属于许可范围。（4）敷设电缆:将安装有电缆牵引头并涂有润滑油的钢丝绳与电缆的一端连接，钢丝绳的另一端穿过电缆管道，拖拉电缆的力量要均匀，检查电缆牵引过程中有无卡阻现象，如张力过大，应查明原因，问题解决后，继续牵引电缆。电力电缆应单独穿入一根管孔内。同一管孔内可穿入3根控制电缆。三项或单项单芯电缆不得单独穿于钢管内。（5）电缆人孔井：电缆在管内敷设时，为了抽拉电缆或作电缆连接，电缆管分支、拐弯处，均需按设计要求设置电缆人孔井，电缆人孔井的距离，应按设计要求设计设置，一般在直线段部分每隔50T00m设置一个。（6）防火措施：敷设电缆的电缆管，在穿越防火分区处按设计要求的位置，有防火阻隔措施。电缆挂标志牌：标志牌规格应一致，有防腐性能，挂靠牢固;标志牌上应注明电缆编号、规格、型号以及电压等级及起始位置;沿电缆管道敷设的电缆在其两端、人手孔井内应挂标志牌。
