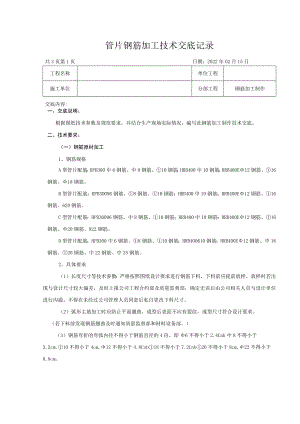

盾构管片钢筋加工制作技术交底.docx
管片钢筋加工技术交底记录工程名称单位工程施工单位分部工程钢筋加工制作共3页第1页日期：2022年02月15日交底内容:一、交底说明：根据图纸技术参数及规范要求，并结合生产现场实际情况，编写此钢筋加工制作技术交底。二、技术要求：（一）钢筋原材加工1、钢筋规格A型管片配筋：HPB300中6钢筋、中8钢筋、10钢筋；HRB400中10钢筋；HRB400E12钢筋、16钢筋、18钢筋。B型管片配筋：HPB30096钢筋、8钢筋、10钢筋；HRB400中10钢筋；HRB400E12钢筋、16钢筋、620钢筋。C型管片配筋：HPB30096钢筋、中8钢筋、10钢筋；HRB400中10钢筋：HRB400E12钢筋、16钢筋、20钢筋、922钢筋。D型管片配筋：HPB300中6钢筋、8钢筋、10钢筋；HRB400610钢筋；HRB400E12钢筋、中16钢筋、20钢筋、中22钢筋、中25钢筋。2、具体要求（1）长度尺寸等技术参数：严格按照图纸设计要求进行钢筋下料，下料前应提前放样，放样时若出现与设计尺寸较大偏差，及时上报公司工程合约部及质量监督部，确定无误后由公司相关人员与设计单位进行沟通。不得在未经过公司管理人员同意后私自更改下料尺寸。（2）弧形主筋加工时应防止平面翘曲，成型后表面不应有裂纹，成型尺寸符合设计要求。（若下料前发现钢筋翘曲及时通知质量监督部和材料设备部。）（3）钢筋弯折的弯弧内径不得小于钢筋直径的4倍，即6不得小于2.4Cnb中8不得小于3.2cm,10不得小于4cm,12不得小于4.8Cnb18不得小于7.2Cnb20不得小于8cm,22不得小于8.8cm。工程名称单位工程施工单位分部工程钢筋加工制作共3页第2页日期：2022年02月15日交底内容:3、钢筋下料表标准块:钢筋编号钢筋规格钢筋长度(Inm)钢筋编号钢筋规格钢筋长度(mm)1HRB400E25、20、1637102HRB400E12、16、203610邻接块:钢筋编号钢筋规格钢筋长度(Inm)钢筋编号钢筋规格钢筋长度(mm)1-1HRB400E25、22、20、1837702-1HRB400E12、16、2037001-2HRB400E25、22、20、1837602-2HRB400E12、16、2036901-3HRB400E25、22、20、1837302-3HRB400E12、16、2036701-4HRB400E25、22、20、1837102-4HRB400E12、16、2036501-5HRB400E25、22、20、1836902-5HRB400E12、16、2036401-6HRB400E25、22、20、1836702-6HRB400E12、16、2036101-7HRB400E25、22、20、1836102-7HRB400E12、16、2035701-8HRB400E25、22、20、1835902-8HRB400E12、16、2035502-9HRB400E12、16、2035302-10HRB400E12、16、203510工程名称单位工程施工单位分部工程钢筋加工制作共3页第3页日期：2022年02月15日交底内容:封顶块:钢筋编号钢筋规格钢筋长度(nun)钢筋编号钢筋规格钢筋长度(mm)1-1HRB400E25、22、20、1815502-1HRB400E12、16、2013201-2HRB400E25.22、20、1815302-2HRB400E12、16、2013001-3HRB400E25>22、20、1814602-3HRB400E1212601-4IIRB400E25>22、201814002-4HRB400E12、1612301-5HRB400E25、22、20、1813602-5HRB400E12、1611601-6HRB400E25、22、20、1813102-6HRB400E12、1611301-7HRB400E25.22、20、1812402-7HRB400E12、1610801-8HRB400E25、22、20、1812102-8HRB400E1210402-9HRB400E12、16、2010102-10HRB400E12、16、20980注：1、该表中的尺寸均为现场放样尺寸，非图纸设计尺寸。2、生产队伍严格按照下料表的尺寸下料，误差不得超过Icmo会议签到表会议主题钢筋加工技术交底会议地点3楼培训室会议时间年月日交底人：被交底人：
