玻璃板块安装作业指导书.docx

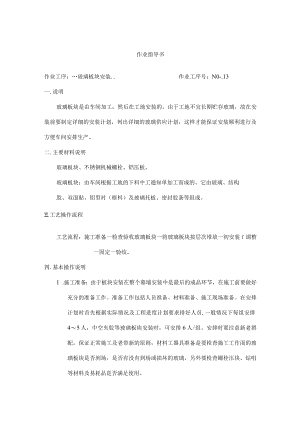

作业指导书作业工序：玻璃板块安装.作业工序号：N0-.13一.说明玻璃板块是由车间加工，然后在工地安装的，由于工地不宜长期贮存玻璃，故在安装前要制定详细的安装计划，列出详细的玻璃供应计划，这样才能保证安装顺利进行及方便车间安排生产。二.主要材料说明玻璃板块、不锈钢机械螺栓、铝压板。玻璃板块：由车间根据工地的下料中工通知单加工而成的。它由玻璃、结构胶、双面贴、铝型衬（框料）及玻璃托板、密封胶条等组成。.工艺操作流程工艺流程：施工准备一检查验收玻璃板块一将玻璃板块按层次堆放一初安装f调整一固定一验收。四.基本操作说明1 .施工准备：由于板块安装在整个幕墙安装中是最后的成品环节，在施工前要做好充分的准备工作。准备工作包括人员准备、材料准备、施工现场准备。在安排计划时首先根据实际情况及工程进度计划要求排好人员,一般情况下每组安排45人，中空夹胶等玻璃板块安装时，可安排6人/组。安排时要注意新老搭配，保证正常施工及老带新的原则，材料工器具准备是要检查施工工作面的玻璃板块是否到场，是否有没有到场或损坏的玻璃，另外要检查螺栓压块、钻咀等材料及易耗品是否满足使用。施工现场准备要在施工段留有足够的场所满足安装需要，同时要对排栅进行清理并调整排栅满足安装要求。2 .检查验收玻璃板块：检查的内容有：1）规格数量是否正确；2）各层间是否有错位玻璃；3）玻璃堆放是否安全、可靠；1）是否有误差超过标准的玻璃；2）是否有已经损坏的玻璃。验收的内容有：1）三维误差是否在控制范围内；2）玻璃铝框是否有损伤，该更换的要更换；3）结构胶是否有异常现象；4）抽样做结构胶粘接测试。检查验收要做好详细的记录，并装订成册签注参加验收检查人员名单。3 .玻璃板块按层次规格堆放：在安装玻璃板块前要将玻璃清理按层次堆放好，同时要按安装顺序进行堆放，堆放时要适当倾斜，以免玻璃倾覆。4 .初安装：安装时每组45人，安装有以下几个步骤：D检查寻找玻璃；2）运玻璃；3）调整方向；4）将玻璃抬至安装位；5）落横梁槽；6）对胶缝；7）钻孔;8）上压块（临时固定）。5 .调整：玻璃板块初装完成后就对板块进行调整，调整的标准，即横平、竖直、面平。横平即横梁水平，胶封水平；竖直即竖梁垂直、胶封垂直；面平即各玻璃在同一平面内或弧面上。室外调整完后还要检查室内该平的地方是否平，各处尺寸是否达到设计要求。6 .固定：玻璃板块调整完成后马上要进行固定，主要是用压板固定。上压块时要注意钻孔，手电钻钻咀不得大于4.2,螺栓采用5X20的不锈钢机械螺栓，压块间距不大于300mm,中空夹胶玻璃为200mm,上压块时要上正压紧，杜绝松动现象。7 .验收：每次玻璃安装时，从安装过程到安装完后，全过程进行质量控制，验收也是穿插于全过程中，验收的内容有：1）板块自身是否有问题；2）胶缝大小是否符合设计要求；3）胶缝大小是否符合设计要求；4）玻璃板块是否有错面现象；5）室内铝材间的接口是否符合设计要求；6）验收记录、上压块固定属于隐蔽工程的范围，要按隐蔽工程的有关规定做好各种资料。五.所需工器具及人员器具：吸盘、电钻、螺丝刀、其他。人员：每组45人。六.管理要领L计划好安装、供应现场堆放等环节的协调配合。2 .严格把好质量关，包括半成品原材料安装施工等。3 .注意劳动安全保护。4 .注意劳动成果的保护。5 .安排好人员、材料运输、现场管理。
