无溶剂复合气泡是怎么产生的如何解决.docx

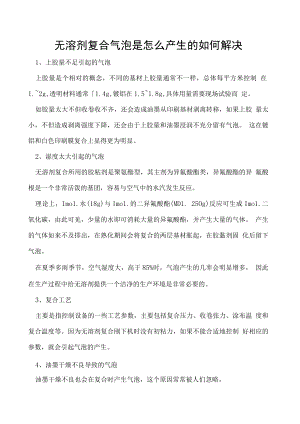

无溶剂复合气泡是怎么产生的如何解决1、上胶量不足引起的气泡上胶量是个相对的概念，不同的基材上胶量通常不一样，总体每平方米控制 在1.2g,透明材料通常1.4g,镀铝在1.51.8g,具体用量需要现场试验而 定。如胶量太大不但收卷收不齐，还会造成油墨从印刷基材剥离转移，如果上胶 量太小，不但造成剥离强度下降，还会由于上胶量和油墨浸润不充分留有气泡。 这在镀铝和白色印刷膜复合上显得更为明显。2、湿度太大引起的气泡无溶剂复合所用的胶粘剂是聚氨酯型，其主剂为异氟酸酯类，异氟酸酯的异 氟酸根是一个非常活泼的基团，容易与空气中的水汽发生反应。理论上，Imo1.水(18g)与Imo1.的二异氟酸酯(MD1. 25Og)反应可生成Imo1.二 氧化碳，由此可见，少量的水即可消耗大量的异氟酸酯，并产生大量的气体。 产生的气体如来不及排出，在熟化期间会将复合的两层基材胀起，在胶黏剂固 化后留下气泡。在夏季多雨季节，空气湿度大，高于85%时，气泡产生的几率会明显增多， 因此在生产过程中给无溶剂提供一个洁净的生产环境是非常必要的。3、复合工艺主要是指控制设备的一些工艺参数，主要包括复合压力、收卷张力、涂布温 度和复合温度等。因为无溶剂复合刚下机时没有初粘力，如果不能合适地控制 好相应的参数，就会引起气泡的产生。4、油墨干燥不良导致的气泡油墨干燥不良也会在复合时产生气泡，这个原因常常被人们忽略。油墨残留高产生的气泡很有特点：气泡往往出现在油墨叠印率高的部分，叠印率低的地方气泡很少。要消除此类气泡只能处理印刷膜，比如将印刷膜用印刷机或复合机重新干燥 一遍再复合，一般能消除气泡。再不行就只能降低复合速度了。上面描述过的干燥不良的复合制品，溶剂残留一定超标，有的达到IOOmg, 对新版GB/T-10004-2023来说，肯定是不合格产品。5、熟化温度控制不合适，未能消除的气泡复合膜一下机就没有气泡较为少见，但一般情况下熟化后能消除小气泡。因 为无溶剂胶粘剂复合后还具有一定的流动性，我们称为“二次流平”。同样的温度，分子量大的胶流动性差。温度越高，胶的流动性越好，同时胶 的反应速度也越快，胶的粘度增加也越快，能够流动的时间也越短。所以应该控制好熟化室的温度，一般不高于50,不低于35（可以根据实 际情况调整）。有的熟化室用红外线灯管加热，熟化室内空气循环量小，造成 空间各处温度不一致，实际温度未全部达到温度计指示的刻度，这样就很容易 受热不均匀，出现质量问题。
