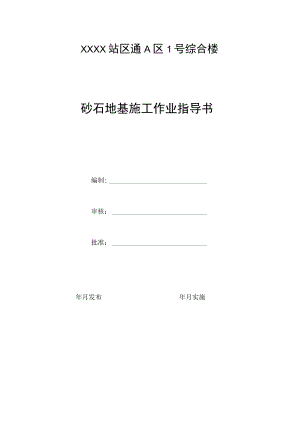

XXXX站区通A区1号综合楼砂石地基施工作业指导书编制:审核：批准：年月发布年月实施目录砂石地基施工作业指导书2L适用范围22 .作业准备23 .操作方法24 .质量标准及要求35 .职业健康安全注意事项46 .环境保护注意事项4砂石地基施工作业指导书1 .适用范围1.1 本作业指导书适用于砂石地基、基础处理及地面垫层（夯实法和碾压法）。1.2 本作业指导书如与相关法规、规范、规程、规定有矛盾之处，按现行相关法律法规、规范、规程、规定标准执行。2 .作业准备2.1 材料2.Ll砂、石等原材料质量、配合比应符合设计要求，砂、石应搅拌均匀。2.L2原材料宜采用质地坚硬的中砂、粗砂、砂、碎石、卵石、石屑。细砂和粉砂应掺加粒径2050的卵石（或碎石）。不得含有植物残体、垃圾等杂物，含泥量小于5%O2.2主要机具：应备有木夯或石夯、打夯机、推土机、压路机（6-10t）.手推车、铁锹、喷水用胶管、钢尺、折尺等。2.3作业条件2. 3.1设置控制铺筑厚度的标志，如水平标准、标高控制桩或沟槽边坡上弹出的水平标高线等。3. 3.2在地下水位高于基坑（槽）底面施工时,应采取排水或降水措施施工，使基坑（槽）保持无水状态。4. 3.3铺筑前，应对基槽进行隐蔽验收，并办理隐检手续。5. 3.4检查边坡是否稳定，清除基底的浮土、淤泥、杂物和积水。3.操作方法3.1 工艺流程I检验砂石质量H分层铺筑砂石画T碾压或寂H找平验收I。3.2 检验砂石质量：对级配砂石进行技术鉴定，如果是人工级配砂石，应将砂石拌合均匀，其质量应达到设计要求和规范规定。3. 3分层铺筑砂石3. 3.1铺筑砂石的每层厚度一般为20Cnb不宜超过30Cnb分层厚度可用样桩控制，根据不同条件，可选用夯实或压实法，大面积砂石垫层宜采用6-10t压路机碾压。3. 3.2砂石地基底面宜铺设在同一标高，如深度不同时，基土面应挖成踏步或斜坡形，搭接处注意夯实，施工宜先深后浅。3. 3.3分段施工时，接槎处应做成斜坡，每层接槎应错开0.5Tnb并充分夯实。6. 3.4铺筑的砂石应级配均匀，如发现砂窝或石子成堆现象,应将该处的砂、石子挖出，分别填入级配良好的砂石。6.4 洒水：铺筑级配砂石，在碾压夯实前，应根据级配砂石的干湿程度和气候条件适当酒水，以保持砂石的最佳含水率。一般为8-12机6.5 碾压或夯实：碾压、夯实的遍数，由现场试验确定。人工打夯时，落距应保持在400-500mm,要一夯压半夯，行行相接，全面夯实，一般不少于3遍。采用压路机往复碾压，一般不小于4遍，其轮距搭接不小于50cm,边缘和转角处应用人工补夯密实。3. 6找平和验收4. 6.1施工时应分层找平，夯压密实，应设置纯砂检查点，用200立方厘米的环刀取样，测定其干砂的质量密度，应以不小于该砂料在中密状态时的干容重数值为合格。在下层密实度经检验合格后，方可进行上层施工。5. 6.2最后一层夯实后，在表面拉线找平，且符合设计规定的标高。6. 6.3施工过程中必须检查分层厚度，分段施工时搭接部分的压实情况、加水量、压实遍数、压实系数。7. ,质量标准及要求7.1 砂石地基的质量验收标准应符合表1的规定。砂石地基质量检验标准表1项序检查项目允许偏差及允许值检查方法单位数值主控项目1地基承载力设计要求按规定方法2配合比设计要求检查拌合时的体积比或重量比3压实系数设计要求现场实测一般项目1砂石料有机质含量%5焙烧法2砂石料含泥量%5水洗法3石料粒径mm100筛分法4含水量（与最优含水量比较）%±2烘干法5分层厚度（与设计要求比较）mm±50水准仪4 .2砂石地基竣工后的结果（地基强度及承载力）必须达到设计要求的标准。检验数量，每单位工程不应少于3点，IOOOnf以上工程，每100肝至少应有一点，3000行以上工程，每300f至少应有一点。每一独立基础下至少应有一点，基槽每20延长米应有一点。5 .职业健康安全注意事项5.1 凡是进入施工现场的人员必须戴安全帽。严禁穿拖鞋、高跟鞋、硬底鞋或赤脚上岗。6 .环境保护注意事项6.1应注意粉尘防护。
