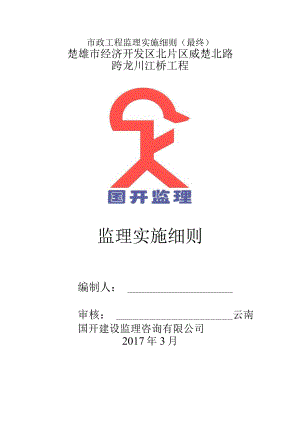

市政工程监理实施细则（最终）楚雄市经济开发区北片区威楚北路跨龙川江桥工程监理实施细则编制人：审核：云南国开建设监理咨询有限公司2017年3月第一章工程概况3第二章监理工程内容3第三章桥梁施工准备监理5第四章桥梁工程分项监理实施细则8第五章施工过程监理及质量操纵点46第一章工程概况一、项目地理位置桥梁位于楚雄市经济开发区东瓜镇车坪社区汪官山村南西侧横跨龙川江，起点接在建的威楚北路，威楚北路施工便道位于拟建工程北约IOnb与现有市政道路永兴大道，距离约30Onb总体交通便利。二、工程范围、规模桥梁位于楚雄市经济开发区东瓜镇车坪社区汪官山村南西侧，桥梁处在规划公园大道K0+062-K0+110,起点高程1786.672m,终点高程1785.472m,长48m,宽32m,单跨，跨度32m,钢筋混凝土板拱桥,属中型桥梁，使用桩基基础，桩径L6m。三、气象楚雄市属北亚热带季风气候区，冬干夏湿，气温日差较大，年差较小；冬无严寒、夏无酷暑；干湿季分明，雨热同季；日照充足，霜期较短，冬季降水偏少。年降雨量为864毫米，年均气温为15.6。第二章监理工程内容一、监理指导思想及原则监理单位与监理人员应按照“严格监理、优质服务、科学公正、廉洁自律”的原则认真贯彻执行有关施工监理的各项方针政策、法律、法规等制定全面工作细则，明确岗位职责，严格检查制度，努力做好施工阶段监理工作。二、监理根据1）监理合同；2）业主与承包人签订的正式合同、协议及附件；3）施工设计图纸及说明；4）工程量清单及说明；5）施工招标文件、中华人民共与国工程建设标准强制性条文公路部分(参见招标文件工程建设标准强制性条文)、公路工程施工监理规范、公路工程质量检验评定标准、公路工程试验规程、交通部公路工程国内招标文件范本等标准、规范、规程;6)国家、交通部颁布的监理法规等；7) 7、其他有关文件。8) 8、公路工程技术标准(JTJB01-2003)9) 9、公路桥涵施工技术规范(JTJ041-2011)o三、质量保证体系本项目实行“政府监督、法人管理、社会监理、企业自检”的质量保证体系。四、监理单位资质承担本项目施工监理业务的单位，具有有关资质。五、监理人员资格及素养凡在本项目中从事监理工作的监理人员，务必是符合所在监理岗位的资质条件要求并经业主批准的合格人员。六、监理阶段划分监理阶段划分为三个阶段：施工准备阶段监理；施工阶段监理；交工及缺陷责任期阶段监理。1、施工准备阶段监理监理合同协议签定后，即进入施工准备阶段监理。监理人员应熟悉合同文件；复核图纸与放样定线数据；督促承包人提交施工组织设计，做好导线复测及施工操纵网的设置工作。2、施工阶段监理施工阶段的监理，应集中力量做好工程质量监理、工程安全监理、工程环境监理、工程进度监理、工程费用监理与合同管理等各项工作。3、交工及缺陷责任期阶段监理在工程完工或者部分(单位、分部)工程完工后，只要签发交接证书后即进入缺陷责任期阶段监理，除应对工程缺陷、修补及重建进行监理外，并应视同第二条一样做好这一阶段的监理工作。第三章桥梁施工准备监理一、材料及成品、半成品构件质量操纵材料及成品、半成品构件质量操纵，应遵照监理试验工作程序的有关规定执行。包含：1、进场材料的检查与操纵；2、施工中材料的质量操纵；3、自采加工材料质量操纵；4、外购成品及半成品构件质量操纵；5、材料及构件进场、储存及搬运；不合格材料的处理。二、检查承包人工地试验室的建立情况承包人须按照工程的规模及所有试验检测要求，建立一定规模的工地试验室。工地试验室应配备足够的试验仪器设备，与标准养护室,配备有一定数量并有相应资历的试验工程师及助理人员，保证承包人工地试验室的正常试验检测工作。三、检查承包人的技术准备工作要紧督促承包人做好下列几点：1、做好原始资料的调查分析2、桥梁施工测量、放样工作3、实施性施工组织设计四、检查承包人的人员、机诫设备及管理1、 检查核对承包人的要紧负责人、要紧管理人员与工人的到位情况;2、 检查承包人的机诫设备是否与本工程相习惯，与施工组织设计是否相符；3、 检查特殊工种人员的持证情况；4、 检查承包人的管理体系、安全质保体系、规章制度等。五、审批开工报告承包人在完成施工前准备工作即可申报开工。开工申请报告应包含：施工组织设计、施工技术方案，材料、机械准备情况、质量保证措施、施工进度计划等。应特别注意审查钻孔工艺及碎灌注工艺，务必确保灌注桩钻孔与灌注达到质量要求。监理工程师通过严格审核后如确认具备开工条件，可同意开工。桥梁工程监理流程图附后。桥梁工程监理工作流程第四章桥梁工程分项监理实施细则钢筋工程施工监理实施细则一、钢筋原材料监理要点1、原材料检验与审批首先承包人应做好原材料的试验自检与报批工作，承包人应将原材料的出厂证明或者检验单送驻地监理工程师审查。对大宗钢材进场还须报总监办批准。经检查合格并予批准后才同意开始原材料的进场。监理工程师应要求承包人按规定的频率，对每批进场钢筋抽检。抽检的项目包含：强度、伸长率、冷弯、可焊性与监理工程师认为需要而指定的试验项目。抽检合格后，方可加工并用在工程上。监理试验室应随时抽检进场钢筋的性能。2、原材料进场及贮存检查原材料进场前监理工程师应检查承包人是否有堆放的仓库或者工棚，在露天堆放时是否有支垫物及防雨措施。进场后的钢筋务必按不一致钢种、等级、牌号规格及生产厂家分批验收，分别堆放，不可混杂，且应设识别标志。钢筋在使用及运输过程中不可沾染油污、油漆等污染物。二、钢筋焊接的监理要点1、检查钢筋的可焊性，即焊接过的钢材是否还能保持原有钢材的物理性质。其项目为抗拉强度、延伸率与冷弯；2、检查焊接工艺，焊接接头外观能否达到要求，物理检验是否合格;3、轴心受拉与小偏心受拉杆件中的钢筋接头，不宜使用绑扎。普通钢筋混凝土中直径大于25mm的钢筋，宜使用焊接接头。4、检查各类钢筋接头：1)焊缝长度检查。应按规范要求的标准检查验收。搭接电弧焊接接头焊缝长度：双面焊<5d单面焊<1Od帮条电弧焊接接头焊缝长度：双面焊5d单面焊<1Od搭接与帮条电弧焊接接头应尽量使用双面焊。绑扎钢筋接头搭接长度应符合规范要求。2)接头位置检查。钢筋接头的位置应在下料前做好安排并满足下列条件：(1)接头应设置在内力较小部位，并错开布置。接头间距离不小于接头长度区段。(2)配置在接头长度区段内的受力钢筋，接头的截面面积占总截面面积的百分率应符合下表的规定。在此应特别注意接头截面积占总截面面积百分率的检查，应正确懂得是在接头长度段内的接头，而不是指单纯的同一截面内的接头。接头长度区段内受力钢筋接头面积的最大百分率(JTJO41-2000)接头形式接头面积最大百分率)受拉区受压区主钢筋绑扎接头2550主钢筋焊接接头50不限制注：a、焊接接头长度区段内是指35d长度范围内，但不得小于50cm,绑扎接头长度区段是指1.3倍搭接长度(d为钢筋直径)。b、在同一根钢筋上应尽量少设接头。c、装配式构件连接处的受力钢筋焊接接头，可不受此限制；d、绑扎接头中钢筋的横向净距不应小于钢筋直径且不小于25mm；e、环氧树脂涂层钢筋绑扎搭接长度，对受拉钢筋应至少为涂层钢筋锚固长度的L5倍且不小于375mm；对受压钢筋为无涂层钢筋锚固长度的1.0倍且不小于25OmnIo接头位置离钢筋弯曲处的距离不应小于1OcU不宜在构件最大弯矩位置做接头。3)接头焊接质量检查(1)钢筋电弧焊所使用的焊条，其性能应符合低碳钢与低合金钢电焊条标准的有关规定，其牌号应符合设计要求，设计末做规定时，参照规范的规定使用。(2)操作电焊工应通过岗位培训，具有岗位操作合格证。上岗前应检查电焊工的焊接试件，试验合格后方可上岗操作。(3)施焊场地应有适当的防风雨雷严寒的措施。环境在+5、-20施焊时，应采取技术措施，低于一20不得施焊。(4)电弧焊接接头上不同意有裂缝及较大的凹陷与焊瘤，用小锤锤击时，声音清晰如同未焊接一样。焊接的同意偏差可参照下表的要求执行。焊接的同意偏差名称单位接头形式帮条焊搭接焊坡口焊熔槽帮条焊帮条沿接头中心线的纵向偏移mm0.5d接头处弯折(°)444接头处钢筋轴线的偏移mm0.Id30.Id30.Id3焊缝厚度mm+0.05d+0.05d焊缝宽度mm+0.Old+0.Old焊缝长度mm-0.5d-0.5d横向咬边深度mm0.50.50.5焊缝气孔及夹渣的数量与大小在长2d的焊缝表面上个mm22626在全部焊缝上个mm226注：a、d为钢筋直径，单位mm；b、低温焊接接头的咬边深度不得大于0.2mm。闪光对焊接头应满足下列要求：a、钢筋表面无横向裂纹，与电极接触的钢筋表面无明显烧伤。b、接头处弯折，不得大干4。被焊接钢筋轴线偏差V0.Id且>2muc、每100300个接头为一批。取6个试件做试验，3个做拉力试验，3个做冷弯试验，试验合格后方可用于工程。d、闪光对焊连接的钢筋面积受拉区不应超过钢筋总面积的50%,受压区不受限制。三、钢筋成型与绑扎监理要点钢筋安装位置同意偏差(JTJ0412000)检查项目同意偏差(mm)受力钢筋间距两排以上排距±5同排梁、板、拱肋±10基础、锚碇、墩台、柱±20灌注桩±20箍筋、横向水平钢筋、螺旋筋间距0,-20钢筋骨架尺寸长±10宽、高或者直径±5弯起钢筋位置±20保护层厚度柱、梁、拱肋±5基础、锚碇、墩台±10板±3四、浇筑混凝土前的钢筋骨架隐蔽验收钢筋笼绑扎结束入模后，在浇筑混凝土前，监理工程师要对其进行隐蔽验收，检查钢筋规格、数量、弯起钢筋的起弯位置、保护层厚度是否符合设计要求，接头是否符合规范要求，钢筋骨架绑扎是否牢固，能否抵御浇筑与振捣时不致变形、移位。检查预埋筋是否遗漏。未经监理工程师检查合格并签认不得浇筑混凝土。一、施工质量操纵及监理要点1、整个支架应有足够的强度、刚度与稳固性。承包人应向监理工程师报送一份支架的设计计算书，全面说明所有的设计假定，与应力、变形、稳固性方面的全面分析，包含最终结构的预拱度或者标高。未经监理工程师批准，支架不同意支撑在除基础以外的任何结构部位±o支架下应有足够的排水设施，以排除雨水，防止冲刷，避免积水而降低地基的承载能力。支架的搭设方法也应报监理工程师批准。2、监理工程师检查现场浇筑或者预制构件用的模板时，要首先检查材料的质量。制成的模扳应尺寸准确，有足够的强度与刚度，以保证在混凝土浇筑过程中模板无明显变形，在受到打击或者拆除时不致损坏混凝土。所有模板接缝均应布置在监理工程师同意的水平或者垂直面中，且应严密不漏浆。关于混凝土表面外观质量要求特别严格的部位的模板，都应用特别的光滑面或者加衬里（如使用大型钢模或者模内面加衬竹胶板等），但务必保证不漏浆、不跑模。在浇筑混凝土前，应检查模板是否已清扫干净。模板上粘附
