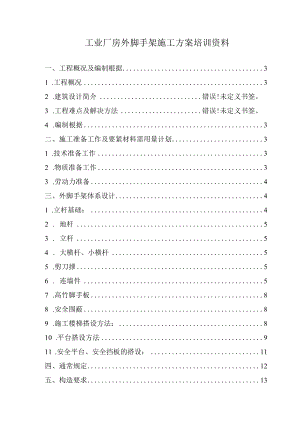

工业厂房外脚手架施工方案培训资料一、工程概况及编制根据31 .工程概况32 .建筑设计简介错误!未定义书签。3 .工程难点及解决方法错误!未定义书签。4 .编制根据3二、施工准备工作及要紧材料需用量计划31 .技术准备工作32 .物质准备工作33 .劳动力准备4三、外脚手架体系设计41 .立杆基础：42 .地杆53 .立杆54 .大横杆、小横杆55 .剪刀撑56 .连墙件57 .高竹脚手板88 .安全围蔽89 .施工楼梯搭设方法：810 .平台搭设方法911 .安全平台、安全挡板的搭设：11四、通常规定12五、构造要求131 .纵向水平杆、横向水平杆、脚手架132 .立杆143 .连墙件154 .门洞155 .剪刀撑与横向斜撑166 .斜道17六、脚手架施工181 .搭设与拆除顺序182 .脚手架拆除安全技术要点18七、各项技术管理措施181 .脚手架材料质量操纵措施182 .保证施工质量措施193 .保证施工安全措施194 .环境保护及文明施工措施205 .避雷措施21八、脚手架的结构计算21一、工程概况及编制根据1 .工程概况工程名称：中山佳健生活用品有限公司（二期）工业厂房A、工业厂房B及工业附属设施（综合楼）工程地址：广东省中山市火炬开发区健康基地沿江东二路10号建设单位：中山佳健生活用品有限公司设计单位：中山市第二建筑设计院有限公司监理单位：整个工程包含2栋工业厂房及1栋综合楼，其中工业厂房A共4层（建筑面积9974.47m2）,工业厂房B共4层（建筑面积9974.47m2）,工业附属设施综合楼共2层（建筑面积782m2）,工程总建筑面积约20730.94m2o2 .编制根据（1）建筑施工扣件式钢管脚手架安全技术规范。（JGJI30-2001）（2）中国建筑工业出版社高层建筑施工手册。（3）本工程施工图。（4）施工组织设计（地上部分）。二、施工准备工作及要紧材料需用量计划1 .技术准备工作为了保证本工程外脚手架的搭设及拆除方法切实可行，贯彻“安全、适用、可行、经济”的原则，务必做好各类材料机械加工的技术资料准备与材料、人员使用计划安排，做好安全技术交底工作，对操作工人进行考核培训，确保工人持证上岗。2 .物质准备工作外脚手架材料使用48X3.5mm优质钢管、直角扣件、对接扣件与旋转扣件。防护挂网使用密目式安全网，平桥密铺高竹。本工程需要外架材料量大，由预算部作好各类资源用量及进场计划，保证材料按时进场，并按规定堆放。具体详见表一1：表-1材料计划表序号材料名称单位数量备注1钢管48X3.5mmM800002直角扣件千个303对接扣件千个154旋转扣件千个105安全网M216500密目式安全网6木夹板M21007高竹M1400003.劳动力准备A.在项目经理及项目管理机构直接领导下，配备技术人员以满足该工程施工技术管理的各项需要。B.选择技术素养高，有上岗资格证的架子班组，按生产进度计划组织劳动力进场，进行安全、消防、文明施工等各方面教育。根据本工程外架工程量及工期要求，准备20个合格的专业架子工进场施工。三、外脚手架体系设计由于本工程结构外墙多为外倾造型，外架在使用落地式双排钢管脚手架搭设基础上，对外倾墙底部使用设多排脚手架方法，以保证外墙与架体的距离（见后附立面图）。使用落地架。立杆、剪刀撑、小横杆、大横杆、斜撑、护栏全部使用48X3.5mm钢管，扣件连接，按结构进度进行，按施工规范要求搭设。1 .立杆基础：本工程外架立杆基础多为地下部分基坑土，对已挠动的需要夯实，拟使用100厚C15混凝土作为立杆基础，同时在混凝土面使用18mm厚木夹板作垫块，垫块尺寸300×300mmo外立杆多立于护坡面上，在立杆下坡面凿一50X50水平面作为基础（见图一）。另外，由于商业中心1、2座外圆弧外架基础落于结构楼板上，此部位直接在混凝土面垫一150X15OnIIn的18mm厚木夹板作立杆基础。在脚手架外侧做一散水处理（图-1,图-2所示）。Oo图T图-2脚手架地基处理与底座安装图2 .地杆扫地杆是立杆下端绑扎的纵向与横向的水平杆，通常离下脚面不超过200mmo扫地杆务必用扣件扣牢，它的功能是用以约束立杆底脚所发生的位移与避免或者减少脚手架的不均匀沉降。3 .立杆(1)立杆横距L05米，纵距1.5米(外圆弧)。由于本工程建筑呈圆弧形布置，立杆亦按圆弧形布置；垂直墙面立杆布置2排，外倾墙面立杆布置从底到顶为多排变成2排；立杆间横杆须布置为3道。其它外架自原地面或者结构楼面搭设。(2)立杆、平桥步距：L8米,可根据层高调整，但不大于1.8米。为了脚手架外观整齐，平桥内通道畅顺、受力均匀，棚架应尽可能做到减少转弯，每层平桥上铺满竹脚手板，直径不小于25mm。4 .大横杆、小横杆大横杆布在立杆内侧，按步距1.8米搭设，用直角扣件锁在立杆上，因使用平铺竹脚手板，大横杆设在小横杆上面。小横杆按75OmIn布置，在靠近立杆的小横杆宜直接扣在立杆上。5 .剪刀撑在脚手架两端与转角处务必设置剪刀撑，中间每隔1215m设一道，且每片架子很多于三道。剪刀撑宽度宜取35倍立杆纵距，斜杆与地面夹角宜在45。60°。接点离地面不宜大于500nmo6 .连墙件(1)本工程连墙点原则上按两步三跨设置(即3.6×4.5),可按层高调整。连墙点的位置尽量设在与立杆与大横杆相交的接点处，离节点的间距不大于300mm,连墙点应综合考虑层高与步距的关系。使每步架子与柱刚性连接在一起。另外，在脚手架周边的端头（包含顶端）与转角处，要加密连墙杆。（2）刚性连墙杆刚性连墙杆通常使用如下四种做法，施工时可按实际情况使用。A.连墙杆与预埋件焊接而成。即在现浇混凝土的框架梁、柱上留预埋件，然后用圆钢或者角钢一端与预埋件焊接（图-3）。另一端与连接短管用螺栓连接。连接时要求混凝土的强度等级不低于15Nmm2oB.短钢管、扣件与钢筋混凝土柱连接（图-4）。C.图-4D.短钢管、扣件与墙体相连接（图-5）。E.F.连墙杆现浇混凝土的梁板上预埋竖向短钢管，然后用连接短钢管一端与预埋竖向短钢G.连墙杆所在位置有的时候可能遇到门窗洞口，能够用添加附加短钢管的办法来实现联结。H.施工过程中当个别连墙杆被拆除后在相当一段时期内难于补上时，务必采取有效的加强措施。如邻近添设一个临时的连墙杆，限制施工荷载或者加强横向刚度等。7 .竹脚手板(1)首层隔离层与施工操作层沿纵向满铺高竹，尽量做到严密、牢固、铺平、铺稳，不得超过50mm的间隙。架子上不准留悬挑高竹。竹在纵向的接头可使用对接及搭接铺设(图-8)。150150图-8(2)对接铺设的竹脚手板，在每条高竹两端下面均要有小横杆，杆离板端的距离应不大于150Inln,小横杆应放正、绑牢。(3)搭接铺设的竹脚手板，要求两条高竹端头的搭接长度应不小于200mm,接头处务必在小横杆上，脚手高竹与小横杆之间的不平处同意用木块垫实并绑牢，不许垫砖块等易碎物体。严禁留探头长度15OmIn悬挑高竹。(4)竹脚手板应在下列部位给予固定：A.竹的两端与拐角处；8 .沿板长方向间隔75cm；C.坡道与平台的两端；D.其他可能发生滑动与翘起的部位。(5)由于幕墙安装要求的操作间隙较大(最大700),以结构施工时，为满足安全要求，此间隙需铺满竹脚手板，待幕墙安装时拆除。9 .安全围蔽脚手架外排栅使用密孔安全网在外排栅内侧从地面1.8米以上顺沿脚手架全长与全高实施满围蔽。另外，每层平桥外侧须安装踢脚板及栏杆，踢脚板高度不小于180,使用木夹板施工，栏杆安装在步距中间。10 施工楼梯搭设方法：脚手架施工梯搭设于建筑物外围适当位置(视工程需要)，单跑形式搭设，立柱、大、小横杆、梯梁、护(拦)河使用48X3.5mm钢管，梯级使用木方、垫底、#14双线绑扎，木板铺面用铁钉钉牢，各梯级用木条钉实木板防止滑脱。连接楼间的平台，平桥铺木板方便行人安全走动，楼梯搭设如图-9所示。踏步梯效果图踏步梯详图11 .平台搭设方法从施工人员的安全或者施工工艺要求都要搭设平台（进、退料），车仔桥（材料运输及人员施工操作），搭设尺寸为：长3m,宽3m,平台木龙骨间距30Omnb卸料平台不与外脚手架相连，每层楼层设连墙杆与架体连接，上铺18mm厚胶合板，铺放平稳并加以固定，按每个施工段划分搭设一处平台，立柱、大小横杆、剪刀撑使用48X3.5mm钢管，随工程进度、工艺要求需要来搭设、拆除，平台搭设如图T0,图Tl所示：图TO平台搭设立面图图-11平台搭设A-A剖面图11.安全平台、安全挡板的搭设：凡施工通道、人员、车辆比较集中，通过的地方出入口，靠近在建建筑物下面材料堆放，砂浆机、上落笼出入口及各类（类）棚架下面的带人操作的机械等均需搭设安全平台，立柱、大、小横杆、剪刀撑用中48X3.Omm钢管，绑扎竹脚手板（间距0.2米内），铺设密目安全网的双层安全平台（长、宽、高视工作需要及环境要求而定），安全防护棚搭设如下图（图T2）所示：2200四、通常规定1st.凡是有高血压、严重心脏病、癫痫病，与其他不适于高空作业的人员，均不得从事架子工作业。凡参加高空作业人员，务必定期进行身体检查。2nd.处于3米以上的高空作业时，务必配戴安全带，作业时戴安全帽。安全带务必系在牢固可靠的地方，作到高挂低用。3rd.高处作业时，衣着要灵便，系紧系好。禁止赤脚、穿拖鞋、硬底鞋与带钉易滑鞋。严禁酒后作业。4th.严禁向下抛物体与工具；严禁在脚手架上下攀爬；严禁在四周没有安全网而又不系安全带的危险场所作业。5th.强台风、雷雨天、大雾天的环境，不准进行高处作业；夜间作业务必布置良好的照明设备。6th.操作时，精神集中，禁止打闹与嬉戏。工间休息时应下到地面或者于楼层内安全位置，不许坐在外架上休息。7th.脚手架其负荷量每平方米不得超过二百七十公斤。8th.架子上原则上禁止堆料。如必要时，堆料不能过于集中。凡不符合规定的，架子工有权制止。9th.脚手架应固定于建筑物的牢固部位上，不应固定在管道及其他不牢靠的结构上。IOth.施工场所的脚手架其使用期在半年以上者，通过大风、大雨后，要进行检查，发现问题及时处理。Hth.架子搭设完毕，应汇同有关人员验收签证后方可交付使用。12th.脚手架的安装与拆卸，应按施工方窠程序进行。施工区应设围栏或者专人看守。五、构造要求1.纵向水平杆、横向水平杆、脚手架(1)纵向水平杆的构造应符合下列规定：A.纵向水平杆宜在立杆内侧，其长度不宜小于3跨；B.纵向水平杆接长宜使用扣件连接，也可使用搭接。对接、搭接应符合下列规定:纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或者同跨内；不一致步或者不一致跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3(见下图_13)；令搭接长度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm；(2)横向水平杆的构造应符合下列规定：A.主节点处务必设置一根横向水平杆，用
