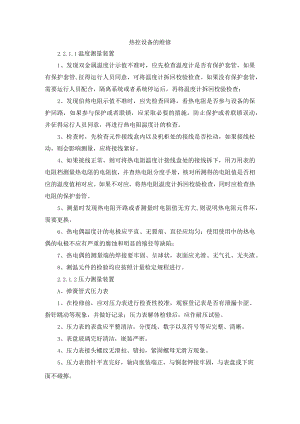

热控设备的维修2.2.1.1温度测量装置1、发现双金属温度计示值不准时，应先检查温度计是否有保护套管，如果有保护套管,征得运行人员同意，可将温度计拆回校验检查。如果没有保护套管，需要运行人员配合，隔离系统或者系统停运后，再将温度计拆回校验检查；2、发现伯热电阻示值不准时，应先检查回路，看热电阻是否参与设备的保护回路，如果参与保护或者联锁，应采取必要的措施，防止保护或者联锁误动，并征得运行人员同意，再进行热电阻温度计的检查。3、检查时，先检查元件接线盒内以及机柜处的接线是否松动，如果接线松动，则会影响测量，应将接线紧好。4、如果接线正常，则可将热电阻温度计接线盒处的接线拆下，用万用表的电阻档测量热电阻的电阻值，并查热电阻分度手册，核对所测得的电阻值是否相应的温度值相对应。如果不对应，将热电阻温度计拆回校验检查，同时应检查热电阻的保护套管。5、测量时发现热电阻开路或者测量时电阻值无穷大,则说明热电阻元件坏，需要更换。6、热电偶温度计的电极应平直、无裂痕、直径应均匀；使用使用中的热电偶的电极不应有严重的腐蚀和明显的缩径等缺陷；7、热电偶的测量端的焊接要牢固、呈球状，表面应光滑、无气孔、无夹渣。8、测温元件的检验均应按照计量检定规程进行。2.2.1.2压力测量装置A、弹簧管式压力表1、在检修前，应对压力表进行检查性校准，观察登记表是否有泄漏卡涩、指针跳动等现象，并做好记录；压力表解体检修后，应作耐压试验。2、压力表的表盘应平整清洁，分度线、数字以及符号等应完整、清晰。3、表盘玻璃完好清洁，嵌装严密。4、压力表接头螺纹无滑扣、错扣，紧固螺母无滑方现象。5、压力表指针平直完好，轴向嵌装端正，与铜套钾接牢固，与表盘或下班面不碰擦。6、测量特殊气体的压力表，应有明显的相应标记。7、游丝各圈间距均匀、同心平整，其表面应无斑点和损伤。8、上下夹板、中心齿轮、拉杆锁眼等各部件应清洁，无明显的磨损。9、弹性测量元件应无锈斑、变形和泄漏。10、机械部分组装后，紧配合部件应无松动；可动部件应动作灵活平稳。11、机械部分组装后，应向各轴孔中加少量钟表油。B、数字式压力指示公诸于众仪表1、仪表投入前应检查接线是否正确，电源应符合要求，防干扰措施应完好。2、应经常保持仪表的内外清洁。3、定期自检仪表的准确性。4、检查仪表示值和报警限值按键是否正确。5、应采用校准信号接线现场校准。6、对工作模式选择波段开关，应缓慢操作，禁止猛力转动或乱按。2.2.1.3压力变送器1、用万用表测量信号对地电阻应大于20MC。2、变送器本体所装电流表完好，各。型密封圈应完好。3、各端子螺丝完整无缺，印刷线路板锈蚀缺损，传压管路接头完好不泄漏。4、按允许静压加压，保持5min,各接合而无泄漏。5、长期停用变送器时，应关闭一次门。6、变送器在运行时，其壳体必须良好接地。用于保护系统的变送器，应有预防断电、短路、或输出开路的措施。7、新安装的变送器或大小修后首次投用的变送器在点火过程中期间应对取压管进行冲洗。8、在寒冷季节应保证仪表管保温伴热良好。2.2.1.4液、料位计1、熟悉设备的技术资料，并掌握其运行工况。2、保护探头顶部连接的塑料帽在最后安装传感器之前不要取走。3、在传感器的过程连接上不要使用任何的密封黏合剂。4、传感器和探头部分的连接，随手上紧后，再用扳手上紧1/4到1/2圈。5、接线时注意连接电源的正负极性；在电源和仪表两端应分别接地。2.2.1.5阀门开度检测装置1、变送器各部件应完好无损；2、发送头、衔铁、电源箱、指示电表应对号直接使用；3、发送头与导磁体或金属物件至少有安装支架高度的距离，发送头筒体不能与强磁场及强电流导线接近；4、发送头最好采用传感器电费传送；用普通导线传送时，应注意采取屏蔽。5、衔铁要求作直线运动。6、各部件铭牌应完好清楚。2.2.1.6数字式转速表1、仪表投入前应检查仪表接线是否正确；2、仪表电源是否符合要求；3、仪表防干扰措施就完好；4、应经常保持仪表的内外清洁。5、定期自检仪表的准确性。6、检查仪表示值和报警限值按键是否正确。7、应采用校准信号接线现场校准。8、对工作模式选择波段开关，应缓慢操作，禁止猛力转动或乱按2.2.1.7执行机构A、电动执行机构1、调整电动机构时，首先应检查电机的相序。操作关向按键，执行机构的输出轴应顺时针旋转，如不相符，可在电源输出端改变相序。2、应地操作面板按键和远方操作在操作“关”或“开”后必须操作“停止”键，然后才能反向操作。当关向运行时，操作开按键，既不能停止运行，也不能改变开向运动；开向运行时亦然。3、在调整阀位信号时需注意行程范围的设置。B、液动执行机构1、拆装电磁阀时，应在系统无油压情况下进行；2、拆装控制阀位放大器时，应在卡件断电情况下进行；3、检修应在断电泄压后进行。4、拆装驱动卡时，应在卡件断电情况下进行。5、在就接线盒强开/关电磁阀时，应将卡件拔出。
