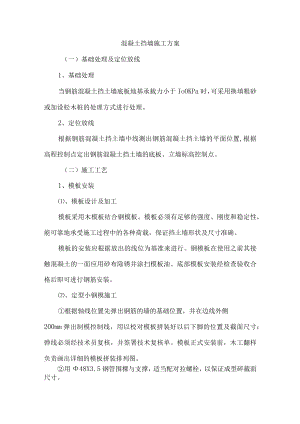

混凝土挡墙施工方案.docx
混凝土挡墙施工方案（一）基础处理及定位放线1、基础处理当钢筋混凝土挡土墙底板地基承载力小于IoOKPa时，可采用换填粗砂或加设松木桩的处理方式进行处理。2、定位放线根据钢筋混凝土挡土墙中线测出钢筋混凝土挡土墙的平面位置,根据高程控制点定出钢筋混凝土挡土墙的底板、立墙标高控制点。（二）施工工艺1、模板安装、模板设计及加工模板采用木模板结合钢模板。模板必须有足够的强度、刚度和稳定性，能可靠地承受施工过程中的各种荷载，保证挡土墙形状及尺寸准确。模板的安装应根据放出的线位为基准来进行。钢模板在使用之前其接触混凝土的一面应用砂布除锈并涂扫模板油。底部模板安装经检查验收合格后即可进行钢筋安装。、定型小钢模施工根据轴线位置先弹出钢筋的墙的基础位置，并在边线外侧200mm弹出制模控制线，用以校对模板拼装好以后下脚的位置及截面尺寸；弹线必须经技术员复核，并签署技术复核单。模板正式安装前，木工翻样负责画出详细的模板拼装排列图。用48X3.5钢管围棵与支撑，适当配对拉螺栓，以保证成型碎截面尺寸。钢模板拼装必须按模板施工规范，模板之间用“U”形卡夹紧,“U”形卡间距控制在30Omnb同一拼缝上“U”形卡不宜同一方向卡紧，卡紧方向错开。模板同围楝之间用钩头螺栓拉紧，钩头螺栓竖向间距根据水平围楝间距；水平间距1200mmo基础节点镶模：镶模材料使用现场废弃的九夹板，镶模之前，实地量出节点处空档的尺寸，在较大块夹板上画出小样后锯出；镶进空档以后，将镶模与模边肋用铁钉钉牢，并在下部或侧边加设牢固可靠的支撑，保证镶模不位移、不松动。、胶合木模板制作和安装本合同工程采用有足够强度和刚度，满足承载时稳定、不变形,而且在浇筑时不漏浆而密封的组合钢模板；外露混凝土表面的模板采用竹胶板进行衬护，以保证混凝土表面的的光洁度符合监理人审定验收的标准。钢模板的材料、选型、制作及模板的数量将在施工前报监理人批准。模板在使用之后和浇筑混凝土之前将清洗干净。涂刷作业必须不污染而影响混凝土的质量。模板安装按混凝土结构物的施工详图测量放样。斜边板条安装在模板拐角处，以便在永久混凝土外表面上形成斜削边。模板支撑外骨架为三角形钢绐架，仓面内用12的钢筋作为对拉杆。施工前校正下层偏差，模板下端不应有“错台”。模板安装的允许变差应满足有关规程规范的要求。不承重的侧面模板，应在混凝土强度达到2.5Mpa以上，并能保证其表面及棱角不因拆模而损坏时，才能拆除。拆模作业需防止混凝土及模板的损伤。2、钢筋制安、钢筋的种类、钢号、直径等均应符合施工详图规定，钢筋代换须征得监理人的同意。钢筋的表面应洁净，使用前将表面的油渍、漆污、锈皮、鳞等清除干净。、所有的钢筋均在钢筋加工厂内进行加工，成型后由汽车运至现场，人工绑扎安装。钢筋严格按照经监理人批准的下料单和加工图制作。钢筋加工时根据结构物特点及混凝土浇筑情况配料，保证同一断面内搭（焊）接头相互错开。、钢筋的安装位置、间距、尺寸、保护层均符合施工图以及规范的规定。、为了保证混凝土保护层的必要厚度，应在钢筋与模板之间设置强度不低于结构物设计强度的混凝土垫块。垫块应埋设铁丝并与钢筋扎紧。垫块应互相错开，分散布置。在各排钢筋之间，应用短钢筋支撑以保证位置准确。、锚固杆采用中25mm螺纹钢筋，采用YT26型手风钻钻孔，钻孔直径大于锚固杆直径20mm,锚固杆孔壁与锚固杆之间间隙采用注浆机注满水泥砂浆。锚固杆孔注浆前进行清洗，水泥砂浆注满后予以捣实，在水泥砂浆初凝前应将锚筋加压插入到要求的深度，并加振或轻敲，确保砂浆密实。3、混凝土浇筑、第一次碎浇筑钢筋混凝土挡土墙底板模板、钢筋及立墙钢筋安装完后，浇筑第一次碎，第一次浇筑到底板以上50厘米处，第二次浇筑剩余部分。、挡墙第二次碎浇筑钢筋混凝土挡土墙碎坍落度采用68cm。在施工缝的接合部分，应凿除旧混凝土表面的水泥浮浆和松疏层，经凿毛处理的混凝土面应用水冲洗干净，在浇碎前应铺一层厚为12cm与佐级配一致的水泥砂浆，以保证新旧碎的良好结合。钢筋混凝土挡土墙混凝土应按一定厚度，顺序和方向分层浇筑,分层浇筑厚度为30cm。浇筑混凝土应连续进行，如因故必须间歇时，其间歇时间应不超过下层混凝土初凝时间，并在下层混凝土终凝之前将新混凝土浇筑完毕。当混凝土浇至模板顶时，应按顶面标高抹平碎顶面，并检查钢筋混凝土挡土墙顶面标高及顶宽，如超过允许偏差时，应及时采取措施纠正。4、拆模与碎养护当第二次浇筑的砂强度达到2.5MPa以上时，可以拆除钢筋混凝土挡土墙模板。拆模时不得乱撬乱敲以减少位表面和碎边角损坏的可能。碎浇筑68小时后，应及时进行麻包覆盖及淋水保养，碎的养护时间不应少于7昼夜，以能保持混凝土表面处于湿润状态。5、变形缝沉降缝与伸缩缝合并设置，间距为15m,在地质不同段可增设沉降缝。挡墙的沉降缝宽2cm,中间设置浸沥青膏硬木板，沿内、外、顶三侧用沥青麻丝堵塞，堵塞深度不小于15cmo6、钢筋混凝土挡土墙回填挡墙后回填必须在挡墙碎达到28天龄期之后进行。墙后填料采用透水性较好的中粗砂等材料，严禁采用非砂性土回填。回填时每层厚度不大于30Cnb禁止采用大型机械推砂回填，回填速度控制在每天不高于每周不高于3m。7、泄水孔挡土墙在地面以上0.2OIn每隔2.0In上、下、左、右交错设置泄水孔，孔径0.05m,墙背设无防土工布反滤层，以防泄水孔堵塞及路基填土外漏、流失。
