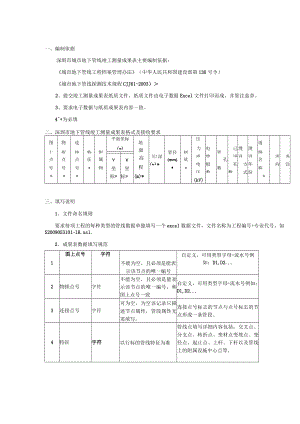

    深圳市新地下管线数据使用说明.docx

    一、编制依据深圳市城市地下管线竣工测量成果表主要编制依据:城市地下管线工程档案管理办法(中华人民共和国建设部第136号令)城市地下管线探测技术规程CJJ61-2003)2、提交竣工测量成果表纸质文件,纸质文件由电子数据Excel文件打印而成,并签注盖章。3、要求电子数据与纸质成果表内容一致。4*为必填二、深圳市地下管线竣工测量成果表格式及接收要求图物连平面坐标地压道(m)面力电已埋埋上探接特附管径材管路点点点征属高川!深质或缆孔用设设名流备YX(mm)程(m)*电根孔方年向注号号号*物坐坐*数称压数数式份*标*标*(m)*(kV)*三、填写说明1、文件命名规则要求每项工程的每种类型的管线数据单独填写一个excel数据文件,文件名称为工程编号+专业代号,如S2009053101-lR.xsl.2、成果表数据填写规范1图上点号字符不能为空,且必须是能表示该节点的唯一编号自定义,可用类型字母+流水号例如:D1,D2.2物探点号字符不能为空,且必须是能表示该节点的唯一编号,和图上点号一致自定义,可用类型字母+流水号例如:Dl,D2.3连接点号字符可为空,为空该记录只描述节点属性,管段属性无需填写。连接点号标志的节点与点号标志的节点形成一条管段。4特征字符以行标的管线特征为准管线点填写详细内容包括:交叉点、分支点、转折点、变材点变坡点、变径点、起止点、上杆、下杆以及管线上的附属设施中心点等。5附属物名称字符以行标的管线附属物为准填写要求请参照城市地下管线探测技术规程表4.2.96X坐标数字对应地形图的纵坐标采用深圳市独立坐标系Y坐标数字对应地形图的横坐标采用深圳市独立坐标系7地面高程数字1956年黄海高程系投影到地面点的标高8管线高程数字1956年黄海高程系给水、燃气、电缆的管线高程为管顶高程:排水管道为管底高程9管径或断面尺寸(mm)字符直径或宽X高在排水和燃气钢管的管径前加“D”外,其它管径都在前面加“DN”,壁厚不需测注;断面尺寸的记录方式为:宽X高,单位为毫米,其中“X”为大写英文Xo对于组合性管道,断面尺寸指外包络尺寸。例:400X200o电力、通讯等电缆类直埋管线不测注管径。10材质字符管材铸铁管、钢管、混凝土管、钢筋混凝土管、塑料管、石棉水泥管、陶土管、陶瓷管、砖石管等。11压力或电压字符可为空给水、燃气、工业等管线测注压力值(或按规范标注无压、低压、中压、高压),电力管线测注电压值12电缆根数数字可为空电力电缆或电信电缆应查明其电缆的根数或管块孔数。13埋设方式字符以行标的管线埋设方式为准直埋、矩形管沟、园形管沟、拱形管沟、人防、管块、套管、小通道、地上管线。14道路名称字符管段所在的道路名称15流向字符可为空值为0表示正向,值为1表示反向,值为空表示该信息未确定。16备注字符补充说明,3、填写范例:3R9R4R5R6图上点号*物探点号*连接点号特征平面坐标(m)管径Y坐标*X坐标*RlRl*Y(Rl)X(Rl)D200R2R2Rl*Y(R2)X(R2)D200R3R3R2*Y(R3)X(R3)D200R4R4R3*Y(R4)X(R4)D200R5R5R4*Y(R5)X(R5)D200R6R6R5*Y(R6)X(R6)D200R7R7R3*Y(R7)X(R7)D200R8R8R7*Y(R8)X(R8)D200R9R9R3*Y(R9)X(R9)D2004、点号的命名不能相同,如果Rl有两个,第二个Rl就命名为Rl-a5、管线高程只能填写一个数字6、市政、燃气成果变中经常会出现两个不同点,但坐标相同的情况。计算机系统不能认可此类情况。建议:参考燃气集团做法,在相同坐标的后一个点减去或加上小数点第3位。7、X、Y坐标与实际测量的坐标要互掉。检测数据工具从203.175.145.Vindex.aspx的相关下载里面下载
