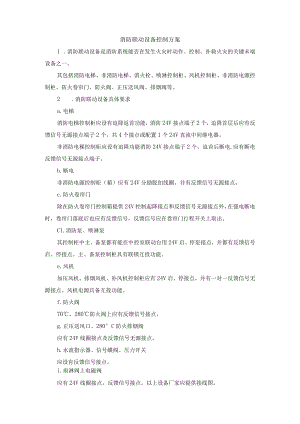

消防联动设备控制方案.docx

消防联动设备控制方案1 .消防联动设备是消防系统能否在发生火灾时动作、控制、扑救火灾的关键末端设备之一。其包括消防电梯、非消防电梯、消火栓、喷淋控制柜、风机控制柜、非消防电源控制柜、防火卷帘门、防火阀、正压送风阀、排烟阀等。2 .消防联动设备具体要求a.电梯消防电梯控制柜应设有迫降返首功能，消防24V接点端子2个，迫降首层后应有反馈信号无源接点端子2个，共4个接点或配置1个24V直流中间继电器。非消防电梯控制柜应设有迫降功能消防24V接点端子2个，迫首后断电,应有断电反馈信号无源接点端子。b.断电非消防电源控制柜（箱）应有24V分励脱扣线圈，并有反馈信号无源接点。c.防火卷帘门除在防火卷帘门控制箱提供24V控制起降接点和反馈信号无源接点外，在强电断电时，卷帘门落底后也应有反馈信号，反馈信号应在卷帘门行程开关上取出。CI.消防泵、喷淋泵其控制柜中主、备泵都有能在中控室联动台用24V启、停泵接点，并都有反馈信号启、停接点。主、备泵控制柜具有联锁互投功能。e.风机加压风机、排烟风机、补风机控制柜应有24V启、停接点，并有一对一反馈信号无源接点。风机电源具备互投功能。f.防火阀70、280防火阀上应有反馈信号接点。g.正压送风口、280°C防火排烟阀应有24V线圈接点及反馈信号无源接点。h.水流指示器、信号蝶阀、压力开关应设有反馈信号接点。i.雨淋阀上电磁阀应有24V线圈接点，反馈信号接点。以上设备厂家应提供接线图。综上所述,另一个重要条件是各种风机、强电（控制柜）、非消防电源柜（箱）应与防火分区一致，同一区域的风机应在同一台强电控制柜上控制，且排烟风机与正压送风机分柜控制。消防联动时应联动相对应消防设备，且有一一独立对应的反馈信号。3.消防联动设备控制a.消防联动设备分以下几大类通风专业：防火阀、正压风口、排烟阀、风机强电专业：风机、电梯、消防泵控制柜、非消防电源控制箱（柜）、电梯专业：消防电梯、非消防电梯消防专业：消防泵、喷淋泵、雨淋阀、报警阀、消火栓按钮、喷洒头、水流指示器等、火灾自动报警设备、防火卷帘门、防火门、疏散指示灯、应急照明b.以上设备除消防水、电自身设备控制管理外，其余设备控制管理方法如下。1）在总包、监理的领导下，进场后马上召开由总包、监理主持，设计及各专业参加的有关消防联动设备会议，消防公司与各专业互相作技术交底，并且由消防公司提出设备的具体要求。2）本公司无偿为总包、监理及各专业提供消防技术服务，各专业定货时，消防公司提供参考意见。确保各专业所定设备满足消防规范及适合本工程。3）各专业联动设备到场时，消防公司协助参与验收设备及资料验收（要求资料：有北京市消防局备案、检测报告、合格证等）。4）在施工过程及消防调试期间协助监督检查各专业解决设备出现的问题，并且确保落实解决。5）在检测中心检测及消防局验收时，及时督促监督检查协助各专业设备进行修理，整改，并确保落实解决。6）消防公司对待联动设备原则：从定货、到货、施工、调试验收一系列过程，消防公司积极提供无偿技术服务支持，耐心与总包、监理及各专业协调出现的矛盾、分歧，并监督检查各专业，尊重总包、监理意见，并落实方案，直至问题真正解决。
